Van bướm thân gang cánh inox là một trong những loại van công nghiệp được sử dụng phổ biến hiện nay trong các hệ thống đường ống dẫn nước, khí, dầu, hóa chất và nhiều môi chất khác. Với thiết kế đặc biệt kết hợp giữa thân van bằng gang và cánh van bằng inox, sản phẩm mang lại độ bền cơ học cao, khả năng chống ăn mòn tốt cùng hiệu suất vận hành ổn định trong thời gian dài.

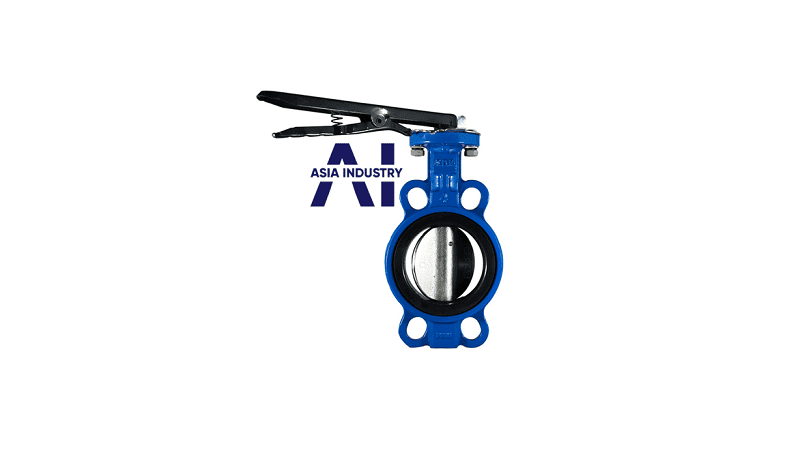

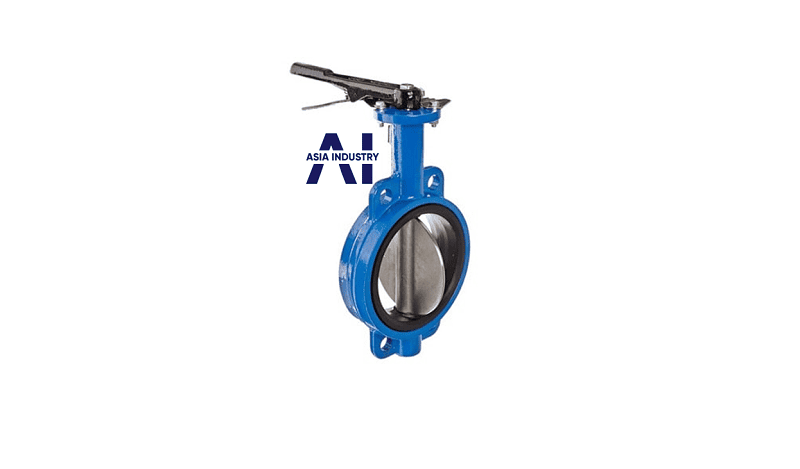

1 Van bướm thân gang cánh inox
Van bướm thân gang cánh inox thuộc nhóm van bướm (Butterfly Valve) – loại van dùng để điều tiết hoặc ngắt dòng lưu chất trong đường ống. Điểm khác biệt của dòng van này nằm ở sự kết hợp giữa hai vật liệu khác nhau:
-
Thân van bằng gang: giúp giảm giá thành, tăng độ chắc chắn, chịu được áp lực cao.
-
Cánh van bằng inox (thường là inox 304 hoặc 316): có khả năng chống ăn mòn, chịu nhiệt, chịu hóa chất rất tốt.
Van hoạt động với nguyên lý đóng/mở lưu chất bằng cách xoay đĩa van (cánh van) quanh trục của nó. Nhờ cấu tạo đơn giản, trọng lượng nhẹ và dễ lắp đặt, van bướm thân gang cánh inox ngày càng được ưa chuộng trong các hệ thống công nghiệp, dân dụng và hạ tầng kỹ thuật hiện đại.
2 Cấu tạo và nguyên lý hoạt động

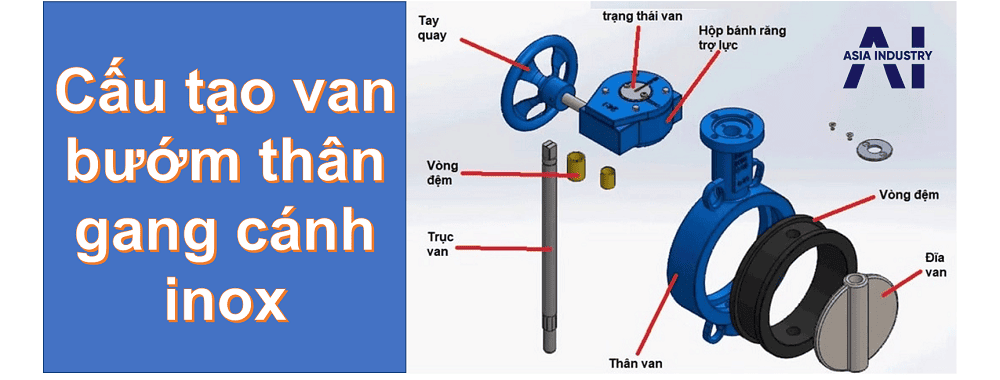

2.1. Cấu tạo chính
Van bướm thân gang cánh inox gồm các bộ phận:
-
Thân van (Body): Được đúc nguyên khối bằng gang, đảm bảo độ bền và khả năng chịu áp lực tốt.
-
Cánh van (Disc): Là bộ phận trực tiếp tiếp xúc với dòng lưu chất, được làm từ inox 304 hoặc inox 316 giúp chống gỉ sét, chịu ăn mòn hóa chất. Khi quay 90°, cánh van sẽ đóng hoặc mở hoàn toàn đường ống.
-
Trục van (Shaft): Truyền lực từ bộ điều khiển (tay gạt, tay quay, khí nén hoặc điện) đến cánh van.
-
Gioăng làm kín (Seat): Được chế tạo từ cao su EPDM hoặc PTFE, đảm bảo độ kín khít cao, không rò rỉ lưu chất.
-
Bộ phận điều khiển: Có thể là tay gạt, tay quay, bộ điều khiển điện hoặc khí nén, giúp người vận hành dễ dàng đóng/mở van nhanh chóng.
2.2. Nguyên lý hoạt động
Van bướm thân gang cánh inox hoạt động dựa trên nguyên lý xoay đĩa van quanh trục:
-
Khi bộ điều khiển tác động lực (thủ công hoặc tự động), trục van sẽ quay theo chiều kim đồng hồ hoặc ngược lại.
-
Cánh van (đĩa inox) gắn trên trục quay theo, tạo ra trạng thái mở – đóng – điều tiết.
-
Ở vị trí mở hoàn toàn, đĩa van song song với dòng chảy, cho phép lưu chất đi qua dễ dàng.
-
Ở vị trí đóng hoàn toàn, đĩa van vuông góc với dòng chảy, ngăn chặn hoàn toàn lưu thông.
Nguyên lý này giúp van hoạt động nhanh, nhẹ, ít tốn lực và dễ tự động hóa.
3 Ưu điểm nổi bật của van bướm thân gang cánh inox
-
Thiết kế gọn nhẹ, dễ lắp đặt: phù hợp với hầu hết vị trí trên hệ thống đường ống, kể cả nơi không gian hẹp.
-
Vật liệu bền bỉ: thân gang chịu áp lực tốt, cánh inox chống ăn mòn, đảm bảo tuổi thọ dài.
-
Vận hành đơn giản: chỉ cần xoay 90° là có thể đóng hoặc mở hoàn toàn van.
-
Độ kín khít cao: nhờ gioăng EPDM/PTFE chất lượng, chống rò rỉ hiệu quả.
-
Giá thành hợp lý: rẻ hơn van toàn inox nhưng vẫn đảm bảo khả năng chịu môi chất ăn mòn.
-
Đa dạng cách vận hành: có thể điều khiển bằng tay, bằng điện hoặc khí nén tùy theo quy mô hệ thống.
-
Bảo trì dễ dàng: cấu tạo đơn giản, dễ tháo lắp khi cần bảo dưỡng hoặc thay thế.
4 Ứng dụng van bướm thân gang cánh inox trong cuộc sống
Nhờ đặc tính kỹ thuật vượt trội, van bướm thân gang cánh inox được ứng dụng rộng rãi trong nhiều lĩnh vực:
Sử dụng lắp đặt trong hệ thống đường ống cung cấp nước sạch,nước sinh hoạt
Sử dụng trong ngành khai thác dầu mỏ và đường ống dẫn xăng dầu,khí gas
Sử dụng trong ngành phòng cháy chữa cháy,thủy điệnhay thủy lợi
Sử dụng lắp đặt trong hệ thống đường ống nhà máy xử lí nước thải,chất thải
Sử dụng trong các nhà máy sản xuất hóa chất và đường ống dẫn dung dịch
5 Thông số kỹ thuật
Với những thông số chi tiết về dòng van bướm thân gang cánh inox mà chúng tôi cung cấp dưới đây, giúp quý khách hàng hiểu rõ hơn. Từ đó đưa ra những lựa chọn khi mua và sử dụng một cách dễ dàng, phù hợp với yêu cầu hệ thống đề ra.
Kích thước : DN50 – DN600
Vật liệu : Gang

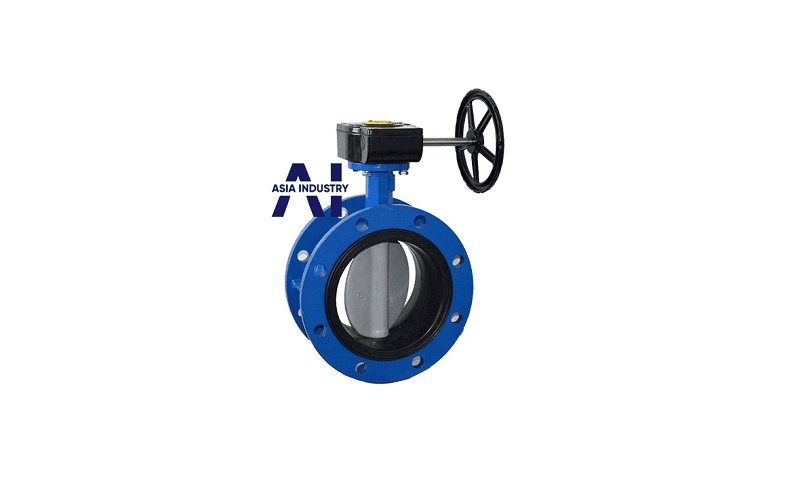

Kiểu kết nối : Nối wafer, nối bích, nối lug
Áp lực : PN10, PN16
Môi trường làm việc : Nước, khí, hóa chất
Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc, Malaysia
6 Asia Industry địa chỉ uy tín để mua phụ kiện đường ống
Asia Industry có đội ngũ chuyên viên tư vấn bề dày kinh nghiệm lên đến hàng chục năm, cũng như sự nhiệt tình, đảm bảo sẽ mang đến những sản phẩm đúng với mong muốn của khách hàng nhất. Tất các mặt hàng van công nghiệp đều được chúng tôi nhận khẩu trực tiếp từ các nhà máy không qua trung gian, giá cả cạnh tranh nhất thị trương. Cam kết 100% chính hãng, đầy đủ giấy tờ CO~CQ, hóa đơn VAT, cùng chính sách bảo hành lên tới 12 tháng.
Liên hệ số Hotline 0981.286.316 để đươc tư vấn thêm và đặt hàng.
