Mặt bích BS là dòng mặt bích tiêu chuẩn Anh được ứng dụng phổ biến trong hệ thống đường ống công nghiệp, nhờ khả năng kết nối kín khít, chịu áp lực cao và độ bền vượt trội. Trong bài viết này, Asia Industry sẽ giúp bạn hiểu rõ khái niệm, các thông số kỹ thuật và báo giá chi tiết về mặt bích BS phù hợp cho từng ứng dụng cụ thể. Khám phá ngay nhé!

Mặt Bích BS Là Gì?

Chuẩn mặt bích BS là tiêu chuẩn đến từ Anh, viết tắt của British Standards, do Viện Tiêu chuẩn Anh (BSI) ban hành. Đây là một trong những hệ thống tiêu chuẩn công nghiệp đầu tiên trên thế giới, hiện đã có hơn 31.000 tiêu chuẩn được ứng dụng trong nhiều lĩnh vực như cơ khí, xây dựng, năng lượng và công nghiệp đường ống.

Trong đó, BS 4504 là tiêu chuẩn chuyên dùng cho mặt bích, quy định rõ về kích thước, số lỗ bu lông, đường kính bu lông và cấp áp suất từ PN6 đến PN40, đảm bảo độ chính xác và độ an toàn cao trong hệ thống áp lực.

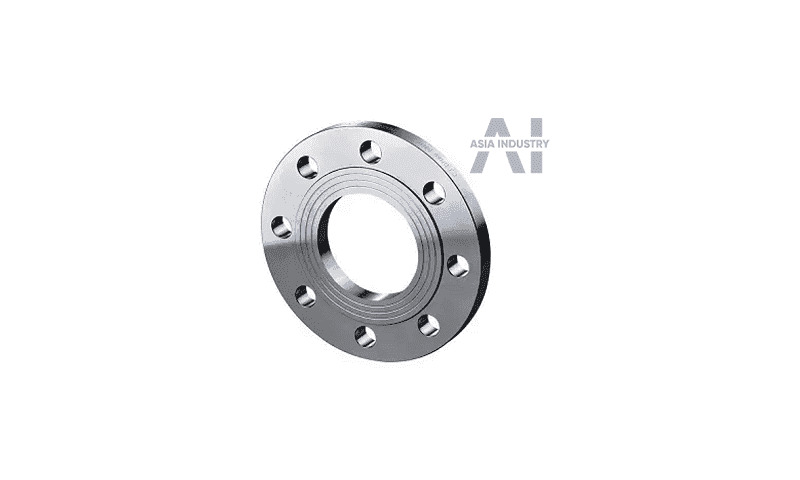

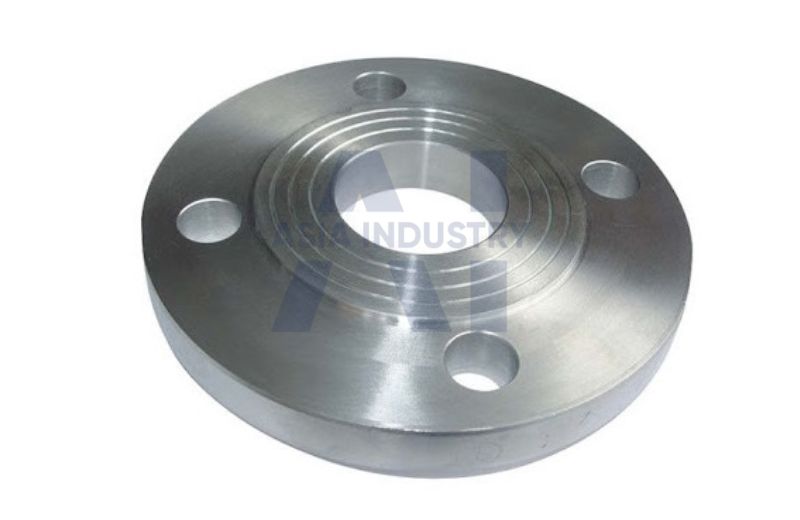

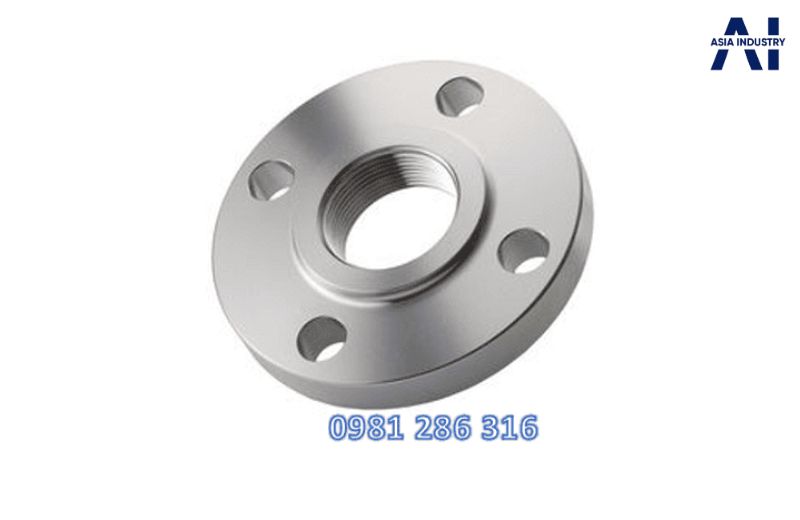

*Mặt bích BS – Kết nối thiết bị đường ống chuẩn Anh Quốc*

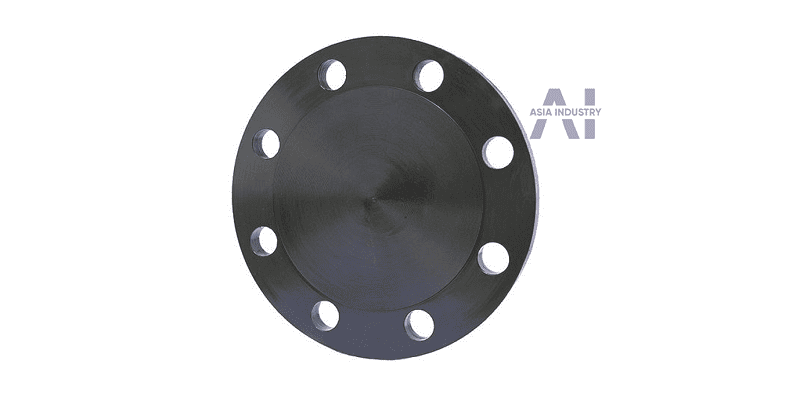

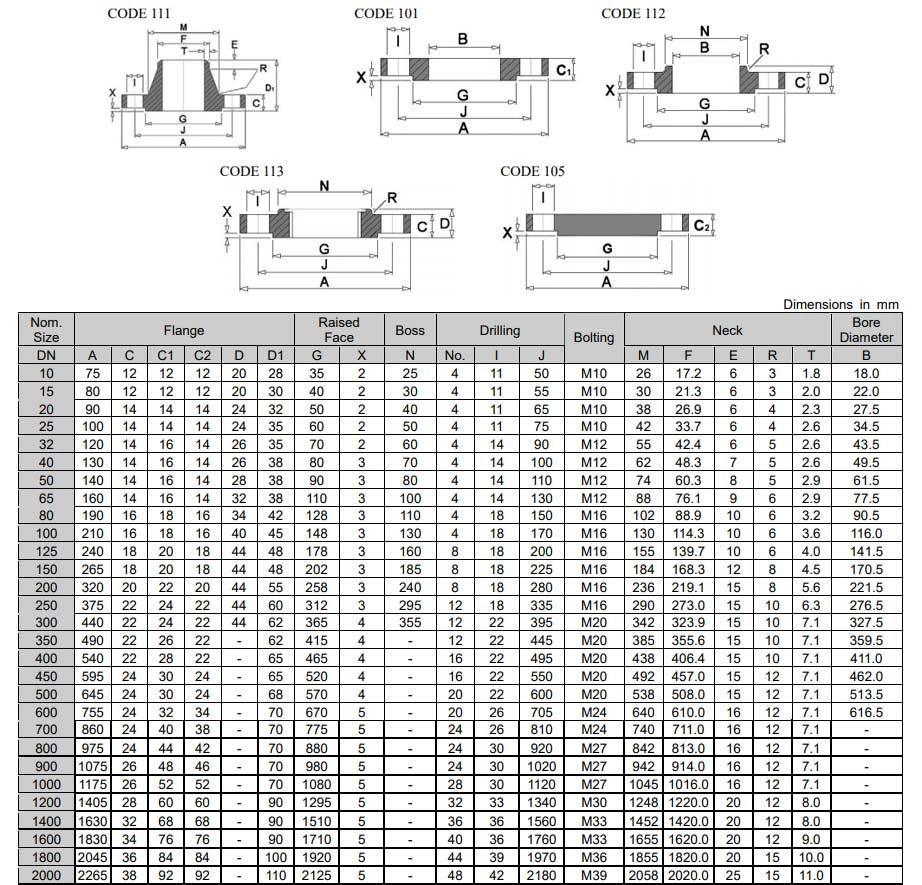

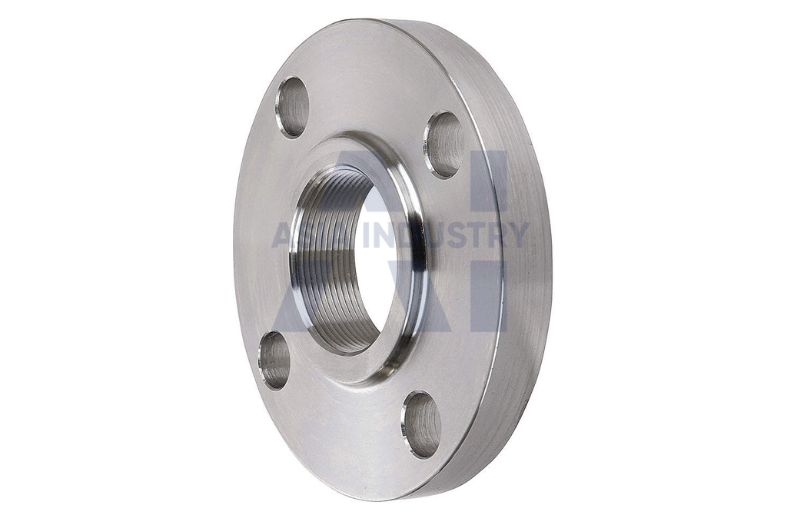

Cấu Tạo Mặt Bích BS

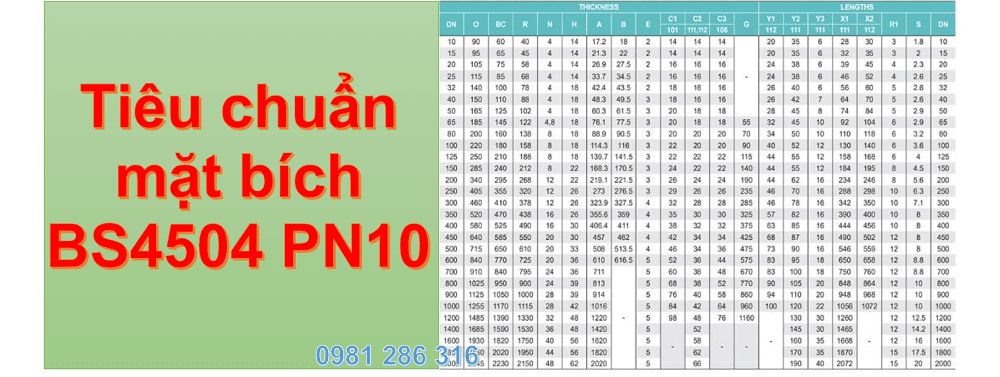

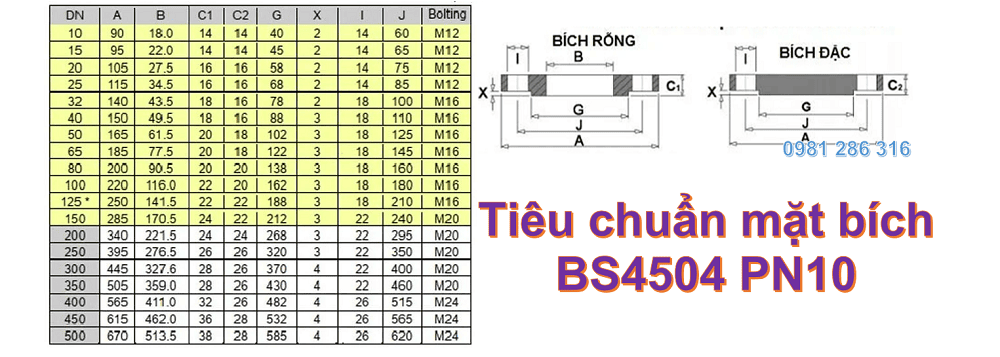

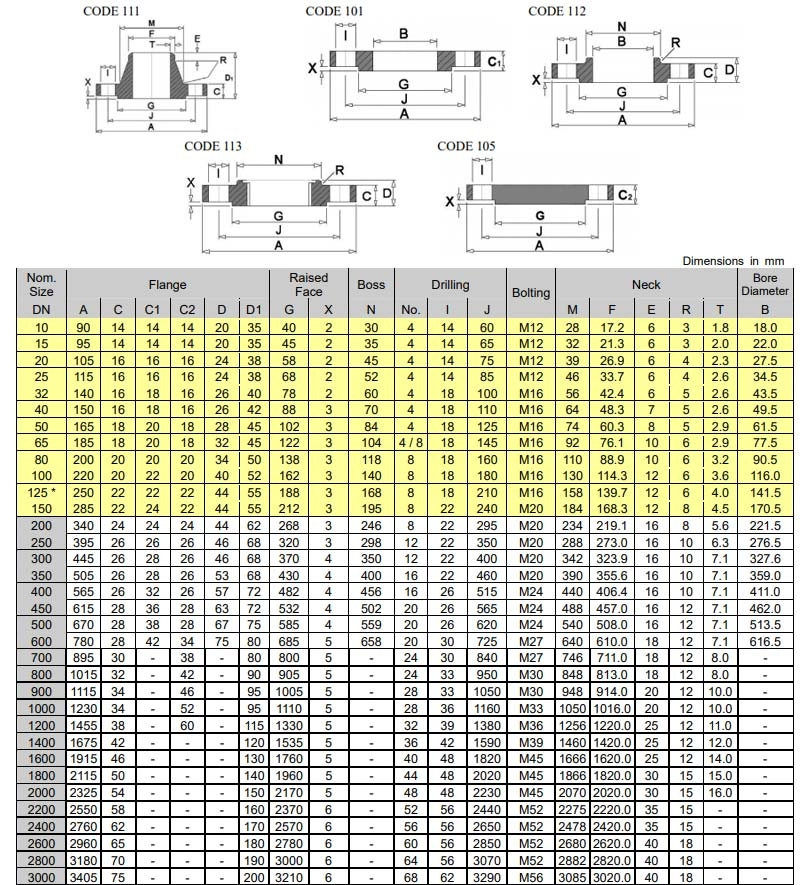

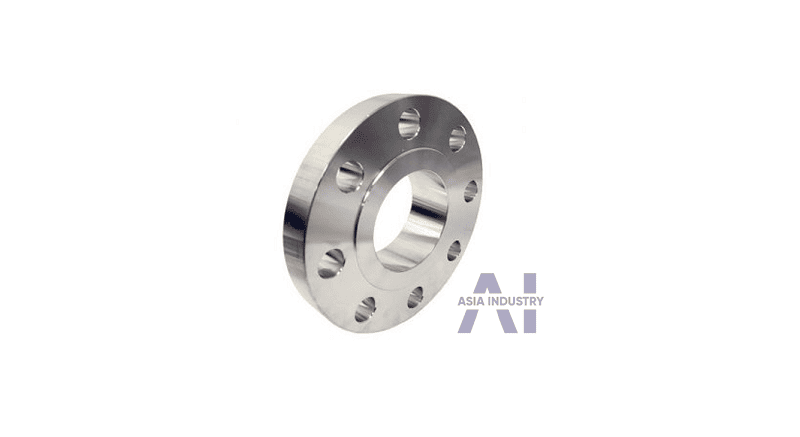

Thông số kỹ thuật tiêu chuẩn mặt bích BS 4504 PN10

Mặt bích BS 4504 PN10 là loại mặt bích chịu được áp suất làm việc tối đa 10 bar, thuộc nhóm trung áp trong hệ BS. Với kết cấu chắc chắn, độ dày và số lượng bu lông nhiều hơn so với PN6, loại bích này đảm bảo khả năng chịu lực và độ kín cao trong điều kiện áp suất ổn định.

Chuẩn PN10 thường được ứng dụng trong các hệ thống PCCC, cấp nước sạch, xử lý nước thải, hệ thống HVAC và các đường ống công nghiệp có yêu cầu về độ bền và an toàn kỹ thuật.

Des. of Goods		Thickness	Inside Dia.	Outside Dia.	Dia. of Circle	Number of Bolt Holes	Hole Dia.	Approx. Weight
Des. of Goods		t	Do	D	C		h	(kg/Pcs)
inch	DN	(mm)	(mm)	(mm)	(mm)		(mm)
01-Thg2	15	12	22	95	65	4	14	0.58
03-Thg4	20	12	27.6	105	75	4	14	0.72
1	25	12	34.4	115	85	4	14	0.86
1.1/4	32	13	43.1	140	100	4	18	1.35
1.1/2	40	13	49	150	110	4	18	1.54
2	50	14	61.1	165	125	4	18	1.96
2.1/2	65	16	77.1	185	145	4	18	2.67
3	80	16	90.3	200	160	8	18	3.04
4	100	18	115.9	220	180	8	18	3.78
5	125	18	141.6	250	210	8	18	4.67
6	150	20	170.5	285	240	8	22	6.1
8	200	22	221.8	340	295	8	22	8.7
10	250	22	276.2	395	355	12	26	11.46
12	300	24	327.6	445	410	12	26	13.3
14	350	28	372.2	505	470	16	26	18.54
16	400	32	423.7	565	525	16	30	25.11
20	500	38	513.6	670	650	20	33	36.99
24	600	42	613	780	770	20	36	47.97

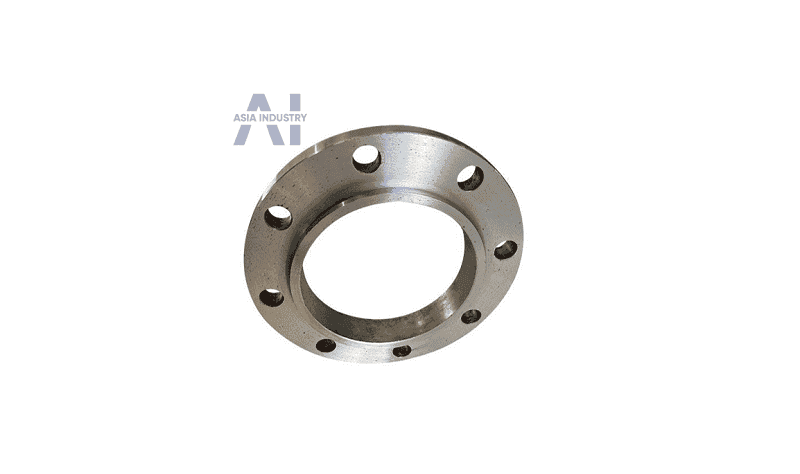

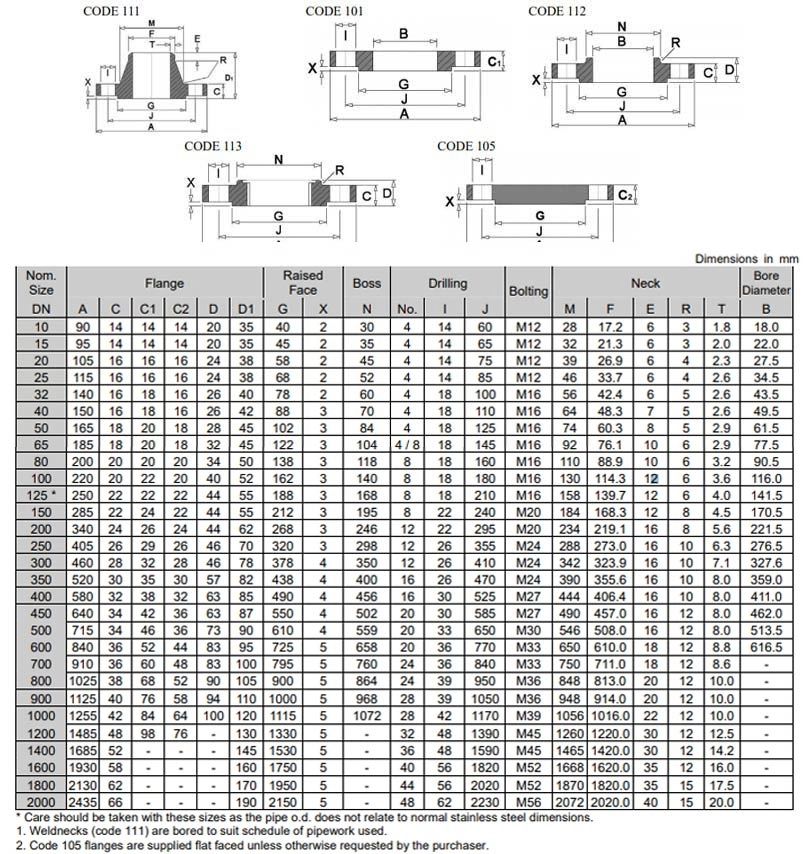

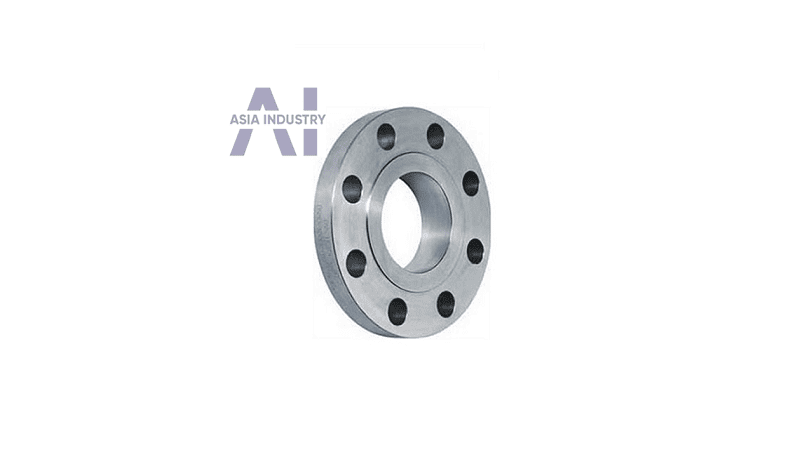

Thông số kỹ thuật tiêu chuẩn mặt bích BS 4504 PN16

Mặt bích BS 4504 PN16 thuộc nhóm mặt bích trung – cao áp, đáp ứng áp suất làm việc tối đa 16 bar. Đây là loại mặt bích phổ biến nhất hiện nay, được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp, nhà máy chế biến, trạm bơm, và các công trình cấp – thoát nước.

So với PN10, mặt bích PN16 có độ dày lớn hơn, vòng lỗ bu lông rộng hơn và số lượng bu lông tăng lên, giúp tăng khả năng chịu áp và độ an toàn trong vận hành. Tất cả thông số kỹ thuật đều tuân thủ chặt chẽ theo tiêu chuẩn BS 4504, đảm bảo tính đồng bộ khi lắp đặt với các thiết bị như van, bơm, đồng hồ đo áp, bình chứa,…

Des. of Goods		Thickness	Inside Dia.	Outside Dia.	Dia. of Circle	Number of Bolt Holes	Hole Dia.	Approx. Weight
Des. of Goods		t	Do	D	C		h	(kg/Pcs)
inch	DN	(mm)	(mm)	(mm)	(mm)		(mm)
01-Thg2	15	14	22	95	65	4	14	0.67
03-Thg4	20	16	27.6	105	75	4	14	0.94
1	25	16	34.4	115	85	4	14	1.11
1.1/4	32	16	43.1	140	100	4	18	1.63
1.1/2	40	16	49	150	110	4	18	1.86
2	50	18	61.1	165	125	4	18	2.46
2.1/2	65	18	77.1	185	145	4	18	2.99
3	80	20	90.3	200	160	8	18	3.61
4	100	20	115.9	220	180	8	18	4
5	125	22	141.6	250	210	8	18	5.42
6	150	22	170.5	285	240	8	22	6.73
8	200	24	221.8	340	295	12	22	9.21
10	250	26	276.2	395	355	12	26	13.35
12	300	28	327.6	445	410	12	26	17.35
14	350	32	372.2	505	470	16	26	23.9
16	400	36	423.7	565	525	16	30	36
20	500	44	513.6	670	650	20	33	66.7

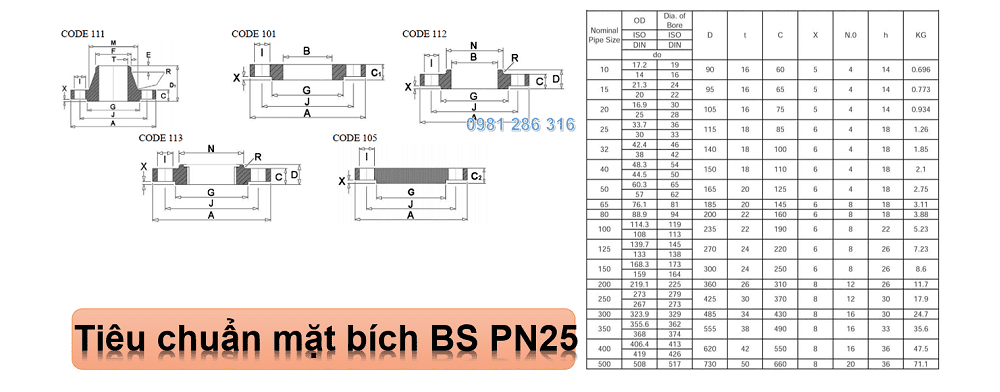

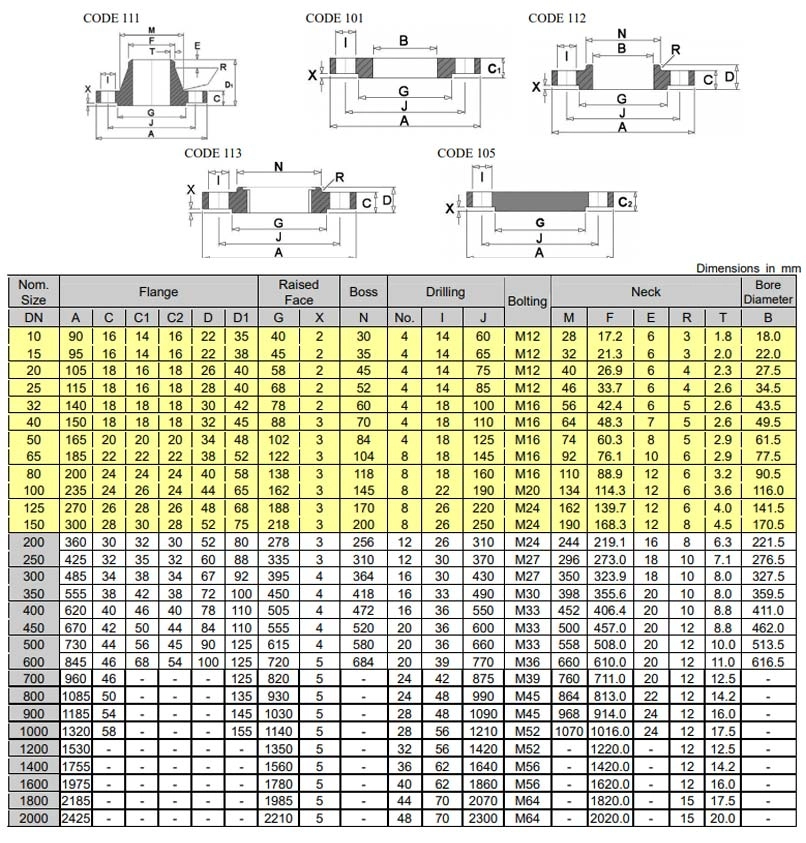

Thông số kỹ thuật tiêu chuẩn mặt bích BS 4504 PN25

Mặt bích BS 4504 PN25 thuộc nhóm mặt bích chịu áp suất cao, với khả năng làm việc ở mức áp suất tối đa 25 bar. Đây là lựa chọn phù hợp cho các hệ thống truyền dẫn chất lỏng hoặc khí ở áp cao như: hệ thống hơi nóng, đường ống áp lực công nghiệp, hệ thống thủy lực hoặc hóa chất.

Về cấu tạo, bích PN25 có độ dày lớn, số lượng bu lông nhiều và khoảng cách lỗ bu lông được bố trí rộng, giúp tăng độ chắc chắn và độ kín tuyệt đối trong quá trình vận hành. Các kích thước đều được quy định cụ thể theo tiêu chuẩn BS 4504, giúp đồng bộ hóa khi kết nối với thiết bị công nghiệp.

DN	A	C	C1	C2	D	D1	G	X	N	No.	I	J	Bolting	M	F	E	R	T	B
10	90	16	14	16	22	35	40	2	30	4	14	60	M12	28	17.2	6	3	1.8	18.0
15	95	16	14	16	22	38	45	2	35	4	14	65	M12	32	21.3	6	3	2.0	22.0
20	105	18	16	18	26	40	58	2	45	4	14	75	M12	40	26.9	6	4	2.3	27.5
25	115	18	16	18	28	40	68	2	52	4	14	85	M12	46	33.7	6	4	2.6	34.5
32	140	18	18	18	30	42	78	2	60	4	18	100	M16	56	42.4	6	5	2.6	43.5
40	150	18	18	18	32	45	88	3	70	4	18	110	M16	64	48.3	7	5	2.6	49.5
50	165	20	20	20	34	48	102	3	84	4	18	125	M16	74	60.3	8	5	2.9	61.5
65	185	22	22	22	38	52	122	3	104	8	18	145	M16	92	76.1	10	6	2.9	77.5
80	200	24	24	24	40	58	138	3	118	8	18	160	M16	110	88.9	12	6	3.2	90.5
100	235	24	26	24	44	65	162	3	145	8	22	190	M20	134	114.3	12	6	3.6	116.0
125	270	26	28	26	48	68	188	3	170	8	26	220	M24	162	139.7	12	6	4.0	141.5
150	300	28	30	28	52	75	218	3	200	8	26	250	M24	190	168.3	12	8	4.5	170.5
200	360	30	32	30	52	80	278	3	256	12	26	310	M24	244	219.1	16	8	6.3	221.5
250	425	32	35	32	60	88	335	3	310	12	30	370	M27	296	273.0	18	10	7.1	276.5
300	485	34	38	34	67	92	395	4	364	16	30	430	M27	350	323.9	18	10	8.0	327.5
350	555	38	42	38	72	100	450	4	418	16	33	490	M30	398	355.6	20	10	8.8	359.5
400	620	40	48	40	78	110	505	4	472	16	36	550	M33	452	406.4	20	10	11.0	411.0
450	670	42	50	44	84	110	555	4	520	20	36	600	M33	500	457.0	20	12	12.5	462.0
500	730	44	56	50	90	125	615	4	580	20	36	660	M33	558	508.0	20	12	14.2	513.5
600	845	46	68	54	100	125	720	5	684	20	39	770	M36	660	610.0	20	12	16.0	616.5
700	960	46	–	58	125	820	5	–	24	48	875	M39	760	711.0	20	12	12.5	–
800	1085	50	–	–	135	930	5	–	24	48	990	M45	864	813.0	22	12	14.2	–
900	1185	54	–	–	145	1030	5	–	28	48	1090	M45	968	914.0	24	12	16.0	–
1000	1320	58	–	–	155	1140	5	–	28	56	1210	M52	1070	1016.0	24	12	17.5	–
1200	1530	–	–	–	1350	5	–	32	56	1420	M52	1220.0	–	12	12.5	–
1400	1755	–	–	–	1560	5	–	36	62	1640	M56	1420.0	–	12	14.2	–
1600	1975	–	–	–	1780	5	–	40	62	1860	M56	1620.0	–	12	16.0	–
1800	2185	–	–	–	1985	5	–	44	70	2070	M64	1820.0	–	15	17.5	–
2000	2425	–	–	–	2210	5	–	48	70	2300	M64	2020.0	–	15	20.0	–

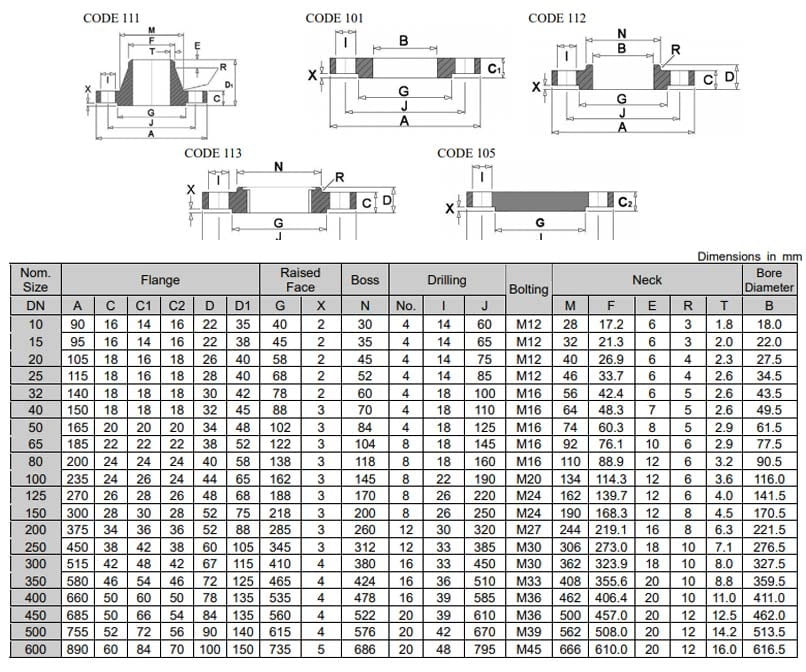

Thông số kỹ thuật tiêu chuẩn mặt bích BS 4504 PN40

Mặt bích BS 4504 PN40 là loại mặt bích chịu áp suất cao nhất trong hệ BS thông dụng, với khả năng làm việc ở mức tối đa 40 bar. Loại bích này được sử dụng chủ yếu trong các hệ thống hơi quá nhiệt, dầu nóng, đường ống dẫn khí áp lực cao, hóa chất đậm đặc, hoặc môi trường làm việc khắc nghiệt yêu cầu độ an toàn cao.

Mặt bích PN40 có thiết kế độ dày lớn, số lượng bu lông nhiều, khoảng cách và kích thước bu lông được tối ưu để chịu lực tốt và ngăn ngừa rò rỉ. Tất cả thông số đều được quy định chi tiết trong tiêu chuẩn BS 4504, đảm bảo độ bền, độ kín và tính đồng bộ cao khi kết nối với thiết bị công nghiệp nặng.

DN	A	C	C1	C2	D	D1	G	X	N	No.	I	J	Bolting	M	F	E	R	T	B
10	90	16	14	16	22	35	40	2	30	4	14	60	M12	28	17.2	6	3	1.8	18.0
15	95	16	14	16	22	38	45	2	35	4	14	65	M12	32	21.3	6	3	2.0	22.0
20	105	18	16	18	26	40	58	2	45	4	14	75	M12	40	26.9	6	4	2.3	27.5
25	115	18	16	18	28	40	68	2	52	4	14	85	M12	46	33.7	6	4	2.6	34.5
32	140	18	18	18	30	42	78	2	60	4	18	100	M16	56	42.4	6	5	2.6	43.5
40	150	18	18	18	32	45	88	3	70	4	18	110	M16	64	48.3	7	5	2.6	49.5
50	165	20	20	20	34	48	102	3	84	4	18	125	M16	74	60.3	8	5	2.9	61.5
65	185	22	22	22	38	52	122	3	104	8	18	145	M16	92	76.1	10	6	2.9	77.5
80	200	24	24	24	40	58	138	3	118	8	18	160	M16	110	88.9	12	6	3.2	90.5
100	235	24	26	24	44	65	162	3	145	8	22	190	M20	134	114.3	12	6	3.6	116.0
125	270	26	28	26	48	68	188	3	170	8	26	220	M24	162	139.7	12	6	4.0	141.5
150	300	28	30	28	52	75	218	3	200	8	26	250	M24	190	168.3	12	8	4.5	170.5
200	360	30	32	30	52	80	278	3	256	12	26	310	M24	244	219.1	16	8	6.3	221.5
250	425	32	35	32	60	88	335	3	310	12	30	370	M27	296	273.0	18	10	7.1	276.5
300	485	34	38	34	67	92	395	4	364	16	30	430	M27	350	323.9	18	10	8.0	327.5
350	555	38	42	38	72	100	450	4	418	16	33	490	M30	398	355.6	20	10	8.8	359.5
400	620	40	48	40	78	110	505	4	472	16	36	550	M33	452	406.4	20	10	11.0	411.0
450	670	42	50	44	84	110	555	4	520	20	36	600	M33	500	457.0	20	12	12.5	462.0
500	730	44	56	50	90	125	615	4	580	20	36	660	M33	558	508.0	20	12	14.2	513.5
600	845	46	68	54	100	125	720	5	684	20	39	770	M36	660	610.0	20	12	16.0	616.5

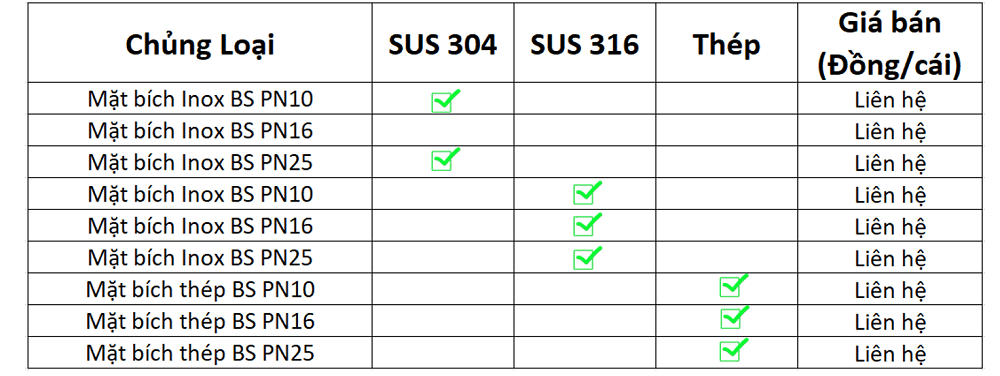

Asia Industry – Địa Chỉ Cung Cấp Mặt Bích Chuẩn BS Lớn Nhất Hà Nội, TP, HCM

Asia Industry tự hào là một trong những đơn vị tiên phong trong lĩnh vực cung cấp vật tư công nghiệp tại Việt Nam, đặc biệt là các dòng mặt bích BS chuẩn BS 4504 từ PN6 đến PN40. Với năng lực kho vận mạnh, hệ thống sản phẩm đạt tiêu chuẩn quốc tế và dịch vụ chuyên nghiệp, chúng tôi luôn là lựa chọn tin cậy của hàng trăm doanh nghiệp trên toàn quốc.

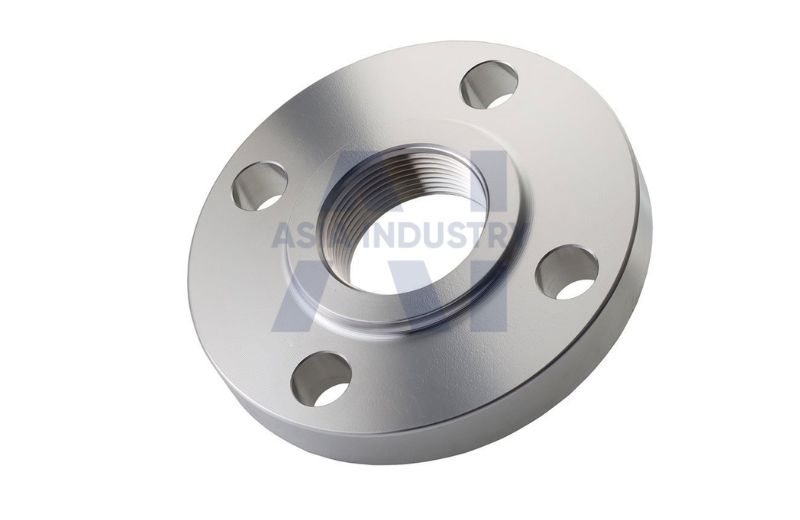

Ngoài ra, chúng tôi còn cung cấp đa dạng các loại mặt bích inox, mặt bích inox 316, mặt bích thép, mặt bích nhựa, cũng như các tiêu chuẩn quốc tế mặt bích JIS và mặt bích ANSI, đáp ứng mọi yêu cầu của các hệ thống công nghiệp trong và ngoài nước.

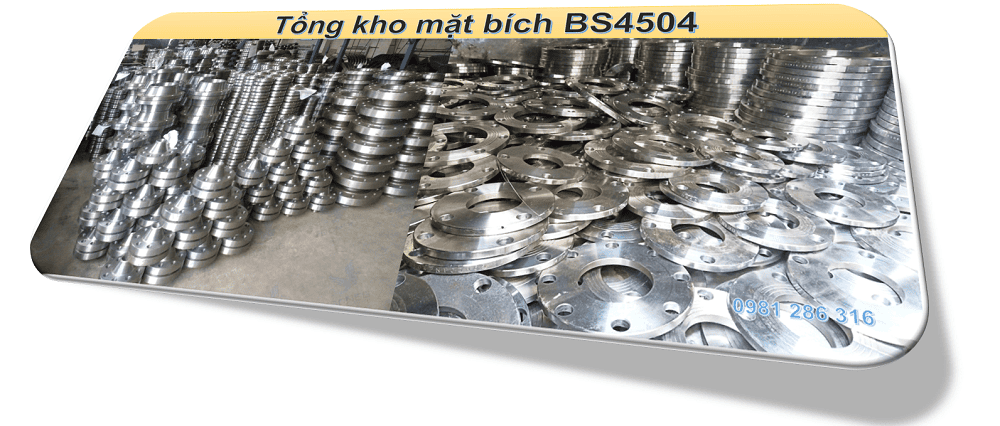

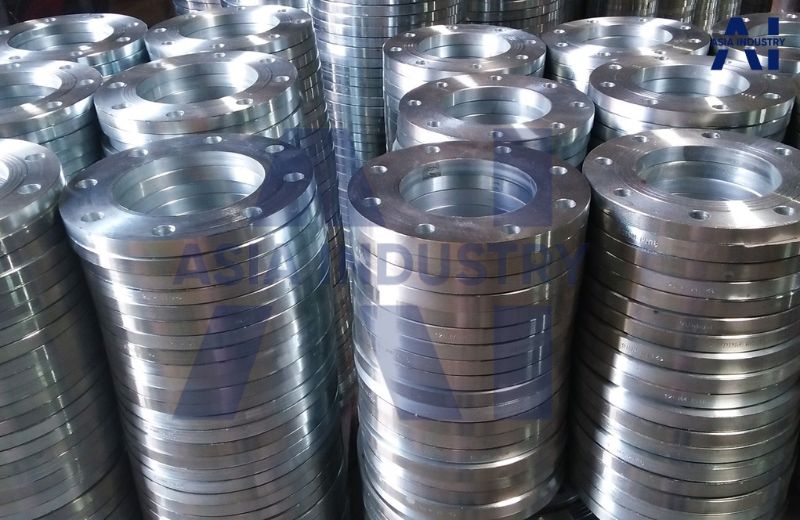

*Kho mặt bích BS chuẩn BS 4504 số lượng lớn tại Asia Industry*

Thông tin liên hệ:

📍 Địa chỉ: 934 Bạch Đằng, Thanh Lương, Hai Bà Trưng, Hà Nội

📞 Hotline tư vấn kỹ thuật: 0981 286 316

✉️ Email hỗ trợ: vattuasia@gmail.com

🌐 Website: https://inoxsteel.vn

Asia Industry – Giải pháp mặt bích BS chuẩn, giá tốt, giao nhanh cho mọi công trình!
