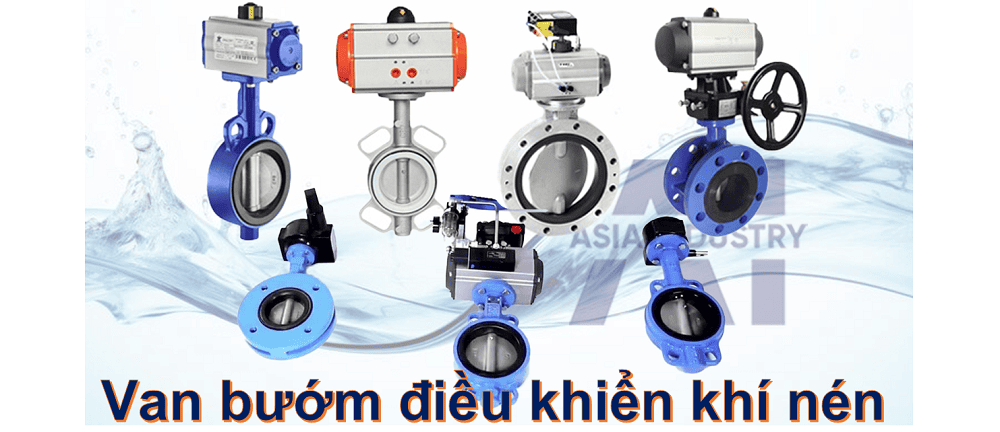

Van bướm điều khiển khí nén

Trên thị trường hiện nay, các dòng van công nghiệp được lắp đặt vào các hệ thống sản xuất với nhiều chức năng khác nhau. Van bướm điều khiển khí nén được xem là dòng van có khả năng đóng/ mở nhanh chóng, được người dùng tin tưởng sử dụng trong nhiều hệ thống công nghiệp, nông nghiệp…

1 Van bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén là loại van công nghiệp sử dụng bộ truyền động khí nén (pneumatic actuator) để điều khiển quá trình đóng – mở hoặc điều tiết dòng chảy trong đường ống. Thay vì thao tác thủ công như van bướm tay gạt hay tay quay, dòng van này hoạt động hoàn toàn tự động, mang lại tốc độ phản hồi nhanh, độ chính xác cao và an toàn trong vận hành.

Phần thân van có thiết kế tương tự các loại van bướm thông thường, nhưng được gắn thêm bộ truyền động khí nén ở phía trên. Khi khí nén được cấp vào, áp lực khí sẽ tác động vào piston hoặc màng khí bên trong bộ truyền động, từ đó quay trục và điều khiển lá van xoay 90°, giúp đóng/mở hoàn toàn hoặc điều tiết lưu lượng của dòng lưu chất.

2 Cấu tạo van bướm điều khiển khí nén

Khác so với các dòng van bướm tay gạt, tay quay thông thường. Van bướm điều khiển khí nén được cấu tạo từ hai phần chính: phần van bướm và bộ điều khiển khí nén. Mỗi phần được thiết kế riêng biệt và ghép nối lại với nhau tạo thành van bướm hoàn chỉnh:

2.1. Phần thân van bướm

Gồm các bộ phận chính:

• Thân van: Thường làm từ gang, inox hoặc thép, là bộ phận chứa dòng lưu chất.

• Lá van (đĩa van): Làm từ inox, có nhiệm vụ đóng hoặc mở dòng chảy.

• Trục van: Kết nối với bộ điều khiển, truyền mô-men xoắn đến lá van.

• Gioăng làm kín: Làm bằng cao su EPDM, PTFE… giúp đảm bảo độ kín khít, chống rò rỉ lưu chất.

2.2. Bộ điều khiển khí nén

Đây được xem là một trong những bộ phận quan trong trong việc điều khiển van:

• Bộ truyền động khí nén (Actuator): Nhận khí nén từ hệ thống để xoay trục van.

• Van điện từ (Solenoid valve): Điều khiển luồng khí ra – vào actuator.

• Bộ định vị (Positioner): Giúp điều tiết góc mở chính xác khi cần điều chỉnh lưu lượng.

• Công tắc giới hạn (Limit switch box): phản hồi trạng thái mở/đóng về trung tâm điều khiển.

3 Phân loại van bướm điều khiển khí nén

Để người tiêu dùng mua được chính xác dòng van theo yêu cầu, thì cần hiểu rõ trên thị trường các dòng van bướm điều khiển khí nén có bao nhiêu loại. Bởi vậy chúng tôi đưa ra 3 kiểu phân biệt về dòng thiết bị này, giúp người dùng hiểu rõ hơn.

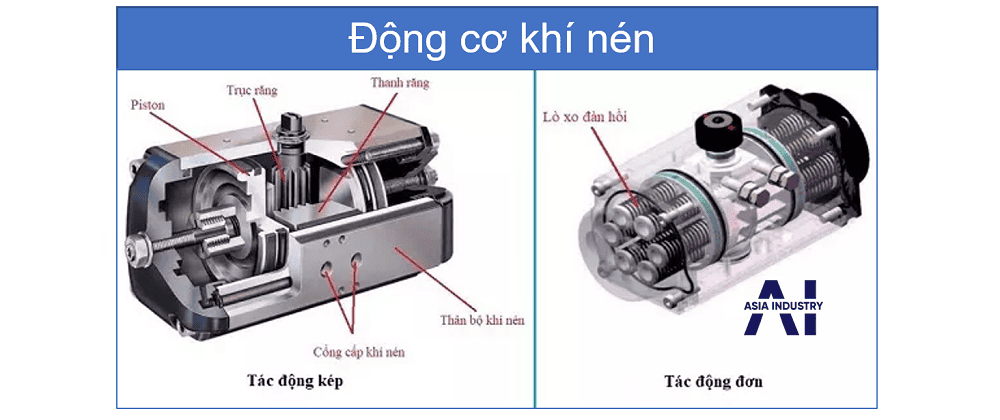

3.1. Theo dạng truyền động

• Van bướm điều khiển khí nén tác động đơn: khi cấp khí, van mở; khi ngắt khí, lò xo tự động đóng van.

• Van bướm điều khiển khí nén tác động kép: cần cấp khí cả hai chiều để mở và đóng van.

3.2. Theo chức năng điều khiển

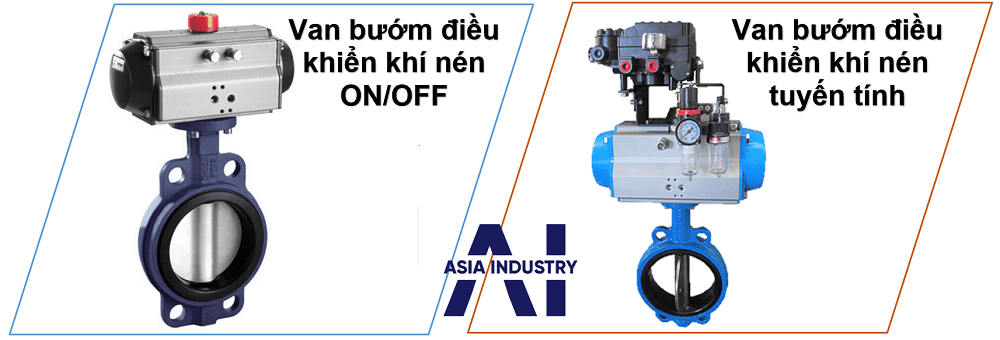

• Van bướm khí nén ON/OFF: Chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

• Van bướm khí nén tuyến tính (điều tiết): Điều chỉnh góc mở linh hoạt, kiểm soát lưu lượng chính xác.

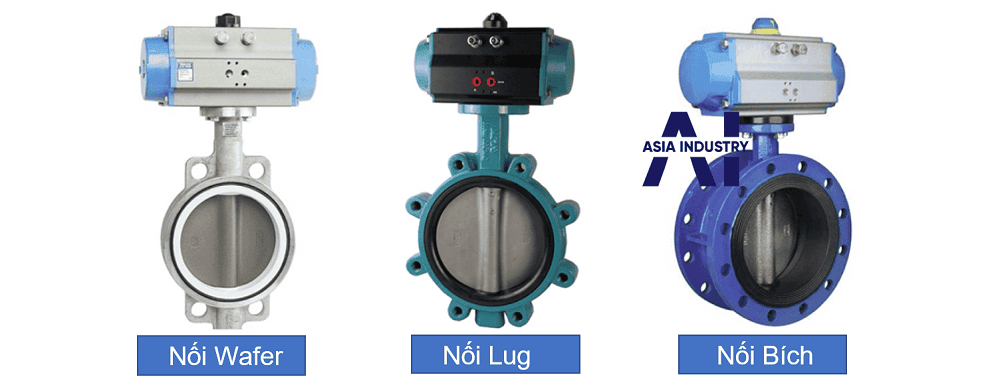

3.3. Theo kiểu kết nối

Mỗi dạng kết nối đều có độ kín khít và kích thước khác nhau, do vậy khi lựa chọn quý khách cần chú ý để được chọn được sản phẩm theo yêu cầu:

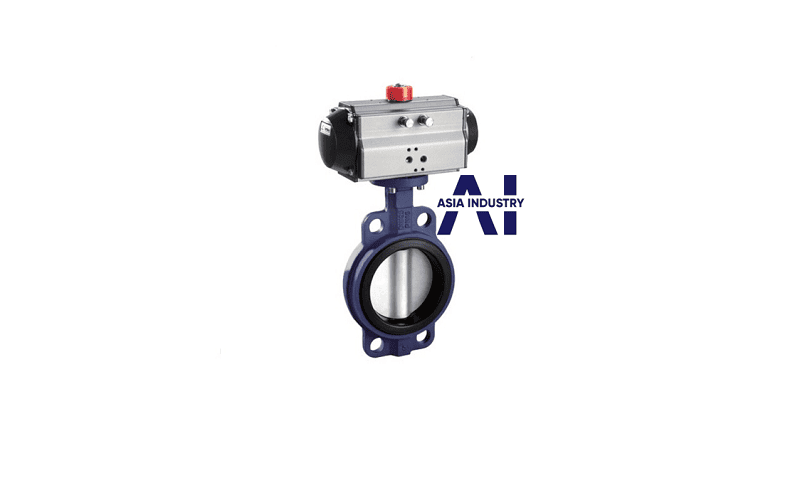

• Dạng kẹp (Wafer type): Nhỏ, gọn, lắp giữa hai mặt bích.

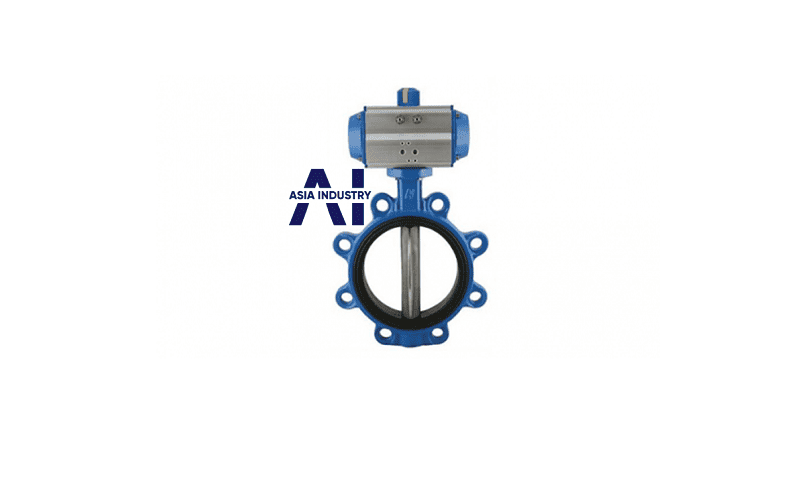

• Dạng Lug: Phần thân có nhiều lỗ ren bắt bulong cố định, dễ tháo lắp từng đầu ống.

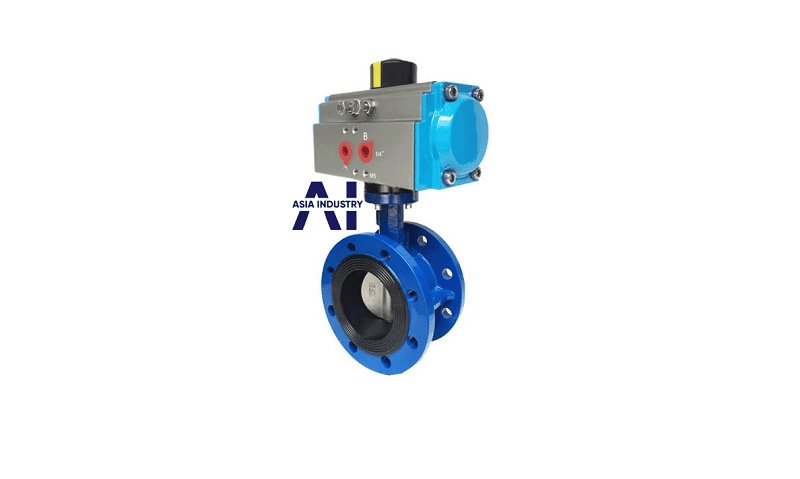

• Dạng mặt bích (Flange type): Chắc chắn, kết nối vào các đường ống theo tiêu chuẩn JIS, BS, ANSI, DIN, thích hợp cho hệ thống lớn, áp suất cao.

4 Ưu điểm nổi bật của van bướm điều khiển khí nén

Van bướm điều khiển với sự đa dạng về kích thước, vật liệu chế tạo giúp cho dòng van này phù hợp cho nhiều hệ thống sản xuất, môi trường khác nhau. Vậy chúng có những ưu điểm như thế nào, cùng chúng tôi điểm qua một vài chi tiết về dòng van này:

• Tự động hóa hoàn toàn, không cần thao tác thủ công.

• Tốc độ đóng/mở nhanh, chỉ trong 1 – 2 giây.

• An toàn cao, không gây tia lửa điện (thích hợp môi trường dễ cháy nổ).

• Tuổi thọ dài, ít hỏng hóc do cấu tạo đơn giản.

• Dễ dàng kết nối với hệ thống điều khiển trung tâm (PLC, DCS).

• Tiết kiệm năng lượng, chi phí vận hành thấp hơn van điều khiển điện.

• Độ kín khít tốt, hoạt động ổn định ở nhiều điều kiện môi trường khác nhau.

5 Ứng dụng thực tế

Nhờ ưu điểm phản ứng nhanh, vận hành chính xác trong thời gian 1-2s và dễ tích hợp với hệ thống điều khiển tự động, van bướm điều khiển khí nén ngày càng được ưa chuộng trong các nhà máy công nghiệp hiện đại.

• Nhà máy xử lý nước sạch và nước thải.

• Hệ thống khí nén, hơi nóng, lò hơi.

• Nhà máy lọc dầu, hóa chất, thực phẩm, dược phẩm.

• Dây chuyền sản xuất tự động hóa.

• Hệ thống PCCC và HVAC (điều hòa không khí trung tâm).

6 Thông số kỹ thuật cơ bản

Một trong những yếu tố được xem là rất quan trọng khi mua và sử dụng van bướm điều khiển khí nén, là người tiêu dùng cần hiểu rõ chi tiết về các thống số. Xem hệ thống sản xuất của mình có phù hợp với dòng van này không, từ đó đưa ra những lựa chọn chính xác nhất:

• Kích thước: DN40 – DN600

• Vật liệu thân van: Gang, inox 304, inox 316, thép carbon

• Lá van: Inox hoặc nhựa chịu nhiệt

• Gioăng làm kín: EPDM, NBR, PTFE

• Áp lực làm việc: PN10, PN16, PN25

• Nhiệt độ làm việc: -10°C đến 200°C

• Môi trường sử dụng: Nước, khí, hơi nóng, dầu, hóa chất, dung môi

• Dạng truyền động: Tác động đơn (spring return) hoặc tác động kép (double acting)

• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản
