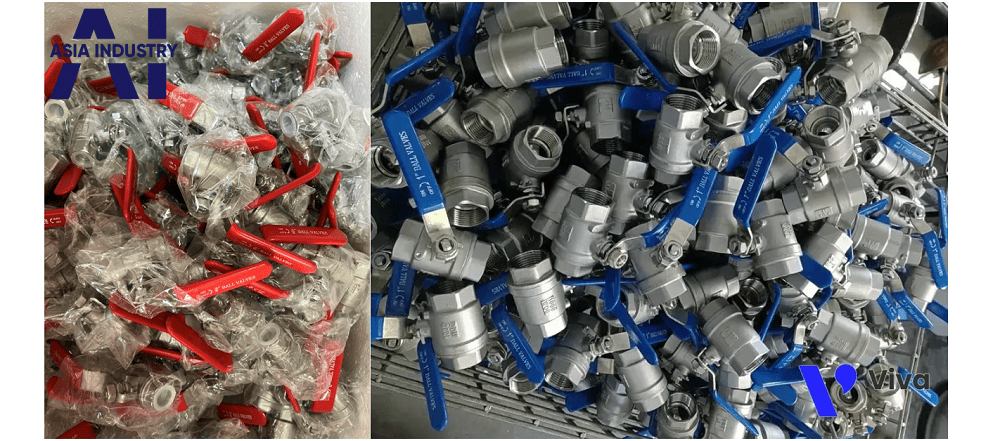

Van bi tay gạt inox

Van bi tay gạt inox là một phụ kiện đường ống khá phổ biến hiện nay được sản xuất từ inox và vận hành van bằng hình thức gạt tay.Chúng thường được lắp đặt trong đường ống với công dụng là cho phép lưu chất lưu thông qua van và đường ống hoặc chặn dòng chảy lư chất tại đàu van.

1.Van bi tay gạt inox

Van bi tay gạt inox là dòng van cơ học được sử dụng rộng rãi trong hệ thống dẫn lưu chất. Van được chế tạo từ inox – vật liệu có khả năng chống ăn mòn cao, chịu nhiệt và áp lực lớn – kết hợp với tay gạt giúp điều khiển đóng/mở dòng chảy một cách thủ công, nhanh chóng.

Thiết bị này hoạt động dựa trên chuyển động xoay của tay gạt, tác động lên trục và bi cầu có lỗ xuyên tâm. Khi lỗ này song song với dòng chảy, van mở; khi vuông góc, van đóng. Van được ứng dụng phổ biến trong nhiều lĩnh vực như nước sạch, hóa chất, dầu khí, thực phẩm và dược phẩm.

2.Cấu tạo cơ bản và nguyên lý hoạt động

2.1.Thành phần chính

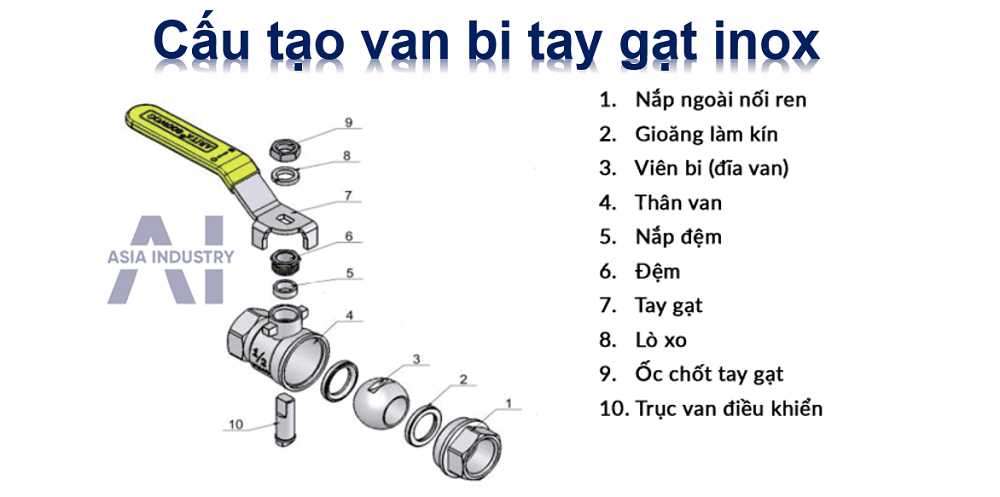

Cấu tạo của van bi tay gạt inox gồm 5 bộ phận chính:

• Thân van: Làm từ inox 201, 304 hoặc 316, được đúc rỗng bên trong, giữ cố định các chi tiết và cho phép lưu chất đi qua.

• Bi cầu: Inox rắn, có khoan lỗ tròn tại tâm, đảm bảo lưu thông dòng chảy khi ở trạng thái mở.

• Trục van: Nối giữa tay gạt và bi cầu, truyền chuyển động từ tay người sang bi van.

• Tay gạt: Làm từ inox hoặc thép, thiết kế đơn giản, thao tác nhẹ nhàng, xoay 90 độ.

• Gioăng làm kín: Cao su cao cấp hoặc PTFE, tăng khả năng kín khít và ngăn rò rỉ lưu chất.

2.2.Nguyên lý hoạt động

Khi người vận hành xoay tay gạt sang trái hoặc phải, trục van sẽ quay làm bi cầu chuyển động tương ứng. Nhờ thiết kế lỗ xuyên tâm trên bi, van sẽ mở hoặc đóng tùy theo vị trí xoay, cho phép kiểm soát dòng chảy một cách dễ dàng và chính xác.

3.Phân loại van bi tay gạt inox phổ biến

Trên thị trường có rất nhiều dòng van công nghiệp có hình dạng,kích thước khác nhau. Vì vậy việc lựa chọn đúng loại van giúp cho quá trình lắp đặt cũng như sử dụng một cách an toàn, người tiêu dùng cần hiểu rõ về cấu trúc và phương pháp kết nối như :

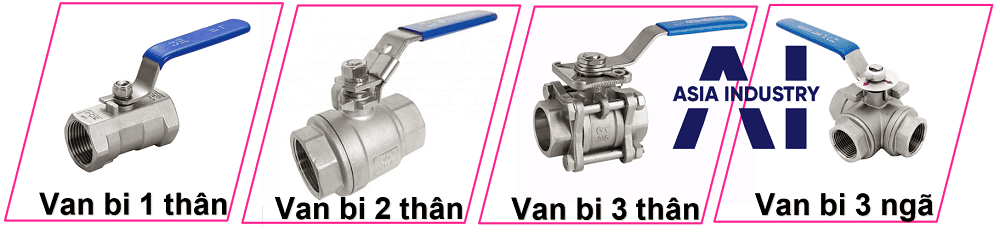

I.Phân loại theo cấu trúc thân van

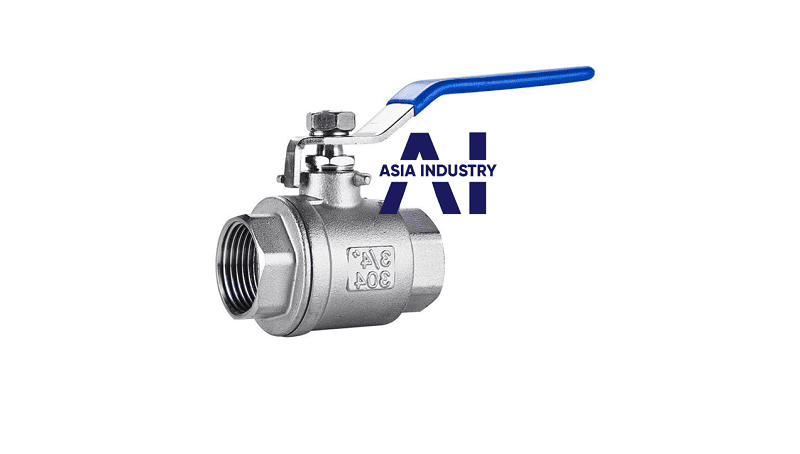

+Van bi hai mảnh : Thân van ghép từ hai phần, dễ tháo rời và bảo trì.

+Van bi ba mảnh : Thân ghép từ ba phần, cho phép bảo dưỡng linh hoạt mà không cần tháo van khỏi đường ống.

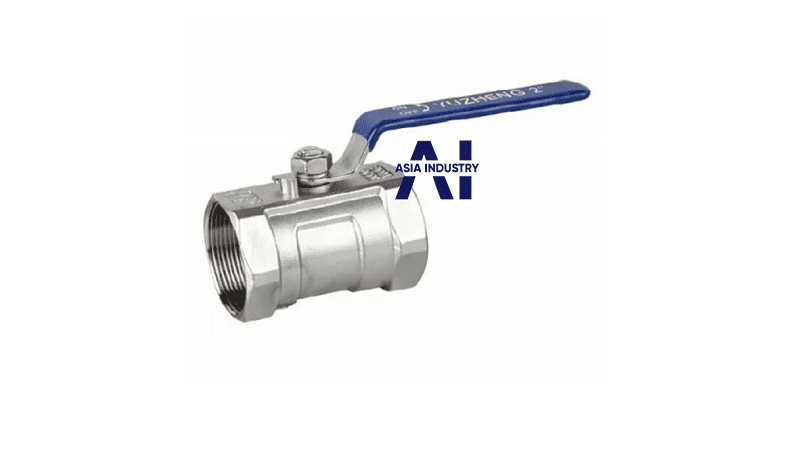

+Van bi một mảnh : Đúc liền nguyên khối chắc chắn.

+Van bi ba ngã : Kết nối ba đầu, dùng để phân dòng, trộn hoặc chuyển hướng lưu chất.

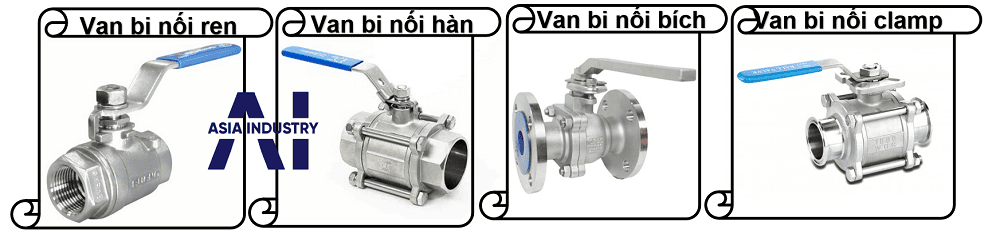

II.Phân loại theo hình thức kết nối

• Van bi nối ren: Sử dụng ren vặn để kết nối với ống, lắp đặt nhanh, dễ thay thế.

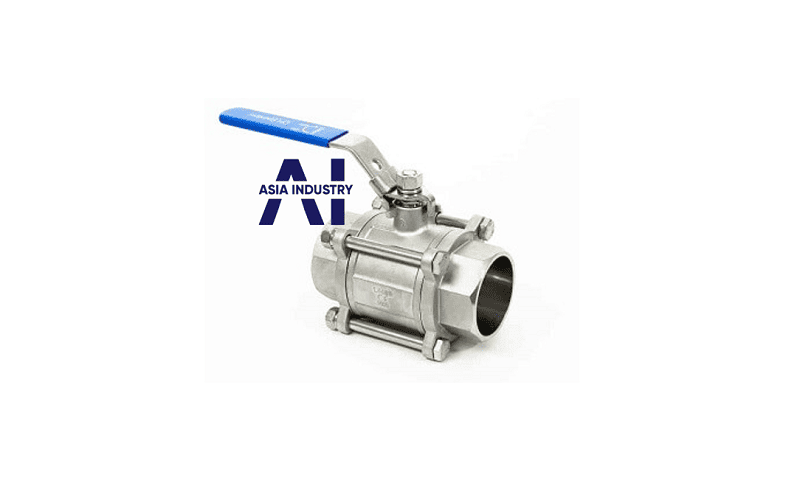

• Van bi hàn: Hàn cố định trực tiếp vào đường ống, phù hợp với môi trường áp suất cao.

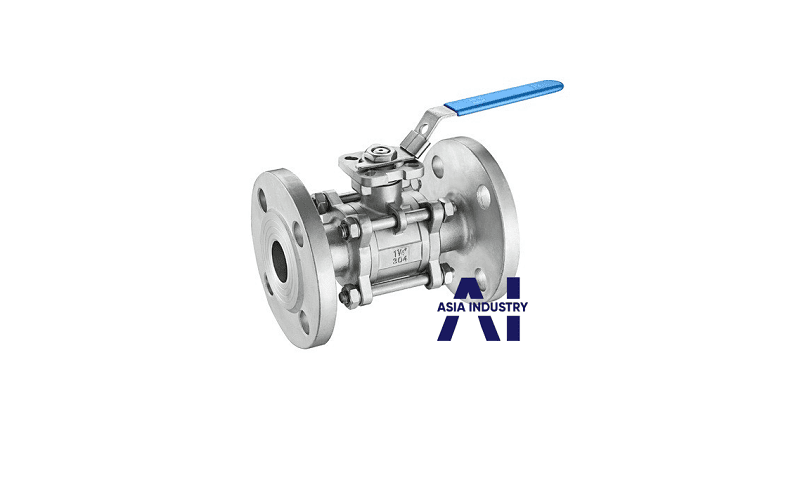

• Van bi mặt bích: Kết nối bằng bulong và mặt bích, đảm bảo kín khít, dễ bảo trì.

• Van bi kẹp clamp: Ứng dụng nhiều trong ngành thực phẩm – dược phẩm vì dễ tháo lắp, vệ sinh.

4.Ưu điểm nổi bật của van bi tay gạt inox

Van bi tay gạt inox sở hữu nhiều ưu điểm vượt trội, được đánh giá cao trong các hệ thống kỹ thuật:

-Khả năng chống ăn mòn: Inox 316 hoạt động tốt trong môi trường có tính ăn mòn cao như axit, muối, kiềm.

-Độ bền cao: Thiết kế chắc chắn, chịu áp lực lớn, nhiệt độ cao, vận hành ổn định lâu dài.

-Vận hành nhanh và chính xác: Xoay tay gạt 90 độ là có thể đóng/mở hoàn toàn, thuận tiện trong các tình huống khẩn cấp.

-Tùy biến kết nối: Tương thích nhiều chuẩn kết nối, dễ dàng lắp đặt vào hệ thống hiện có.

-Tiết kiệm chi phí vận hành: Ít cần bảo trì, thay thế linh kiện đơn giản, giảm chi phí bảo dưỡng.

-Đa dạng ứng dụng: Phù hợp nhiều lĩnh vực: nước sạch, hóa chất, thực phẩm, khí nén, dược phẩm.

5.Thông số kỹ thuật tiêu chuẩn

Khi đưa ra thị trường bất kì dòng van nào, các nhà sản xuất đều đưa ra những thông số chung giúp người tiêu dùng hiểu rõ về kích thước và chuẩn kết nối, phù hợp đa dạng nhu cầu sử dụng:

• Vật liệu chế tạo: Inox 201, inox 304, inox 316

• Kích thước tiêu chuẩn: DN15, DN20, DN25… đến DN200

• Áp suất làm việc: Từ 10 bar đến 40 bar

• Nhiệt độ giới hạn: Tối đa khoảng 220ºC

• Môi trường sử dụng: Nước, xăng dầu, hóa chất, axit, khí nén

• Kiểu kết nối: Ren trong/ngoài, hàn cố định, mặt bích, kẹp clamp

• Xuất xứ phổ biến: Hàn Quốc, Trung Quốc, Thái Lan, Malaysia
