Van bi inox mặt bích DN80

Van bi inox mặt bích DN80 sử dụng cho việc đóng mở hoặc điều tiết dòng chảy lưu chất trong các hệ thống đường ống,được lắp đặt nhiều trong đường ống công trình,khu công nghiệp hiện nay. Cùng tìm hiểu thêm về dòng van công nghiệp này thông qua bài viết dưới đây.

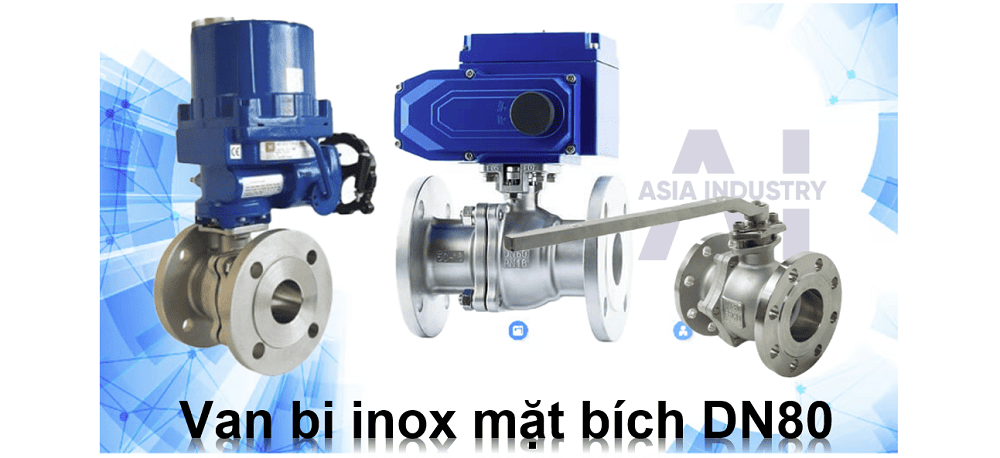

1.Van bi inox mặt bích DN80

Van bi inox mặt bích DN80 được sản xuất từ thép không gỉ như inox 201, inox 304 hoặc inox 316 — cho khả năng chịu được áp lực lớn và nhiệt độ cao mà không bị ăn mòn. Với kích thước danh định DN80 (tương đương 3 inch), van phù hợp với các ứng dụng có lưu lượng trung bình đến lớn trong cả dân dụng và công nghiệp.

Trong môi trường công nghiệp ngày càng phát triển, việc kiểm soát và điều tiết lưu chất trong hệ thống đường ống đòi hỏi độ chính xác và độ bền cao. Van bi inox mặt bích DN80 là thiết bị chuyên dùng để đóng/mở và điều tiết lưu lượng dòng chảy trong các hệ thống dẫn nước, khí, dầu, hóa chất… Thiết bị này thường xuất hiện trong các công trình kỹ thuật, nhà máy chế biến, hệ thống cấp thoát nước và phòng cháy chữa cháy.

2.Cấu tạo và phân loại van bi mặt bích

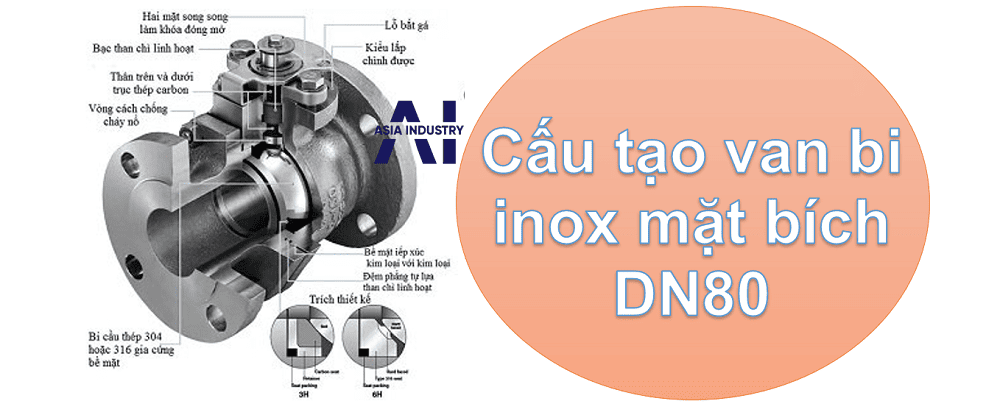

I.Cấu tạo cơ bản của van bi DN80

Một van bi inox mặt bích DN80 điển hình bao gồm 4 bộ phận chính:

• Thân van: Làm từ inox chịu lực, kết cấu vững chắc, có hai mặt bích để kết nối với hệ thống đường ống.

• Trục van: Truyền lực từ tay gạt hoặc bộ điều khiển đến bi van.

• Bi van (Ball): Hình cầu, có lỗ xuyên tâm để điều khiển dòng lưu chất.

• Gioăng làm kín: Đảm bảo độ kín khít, chống rò rỉ khi vận hành.

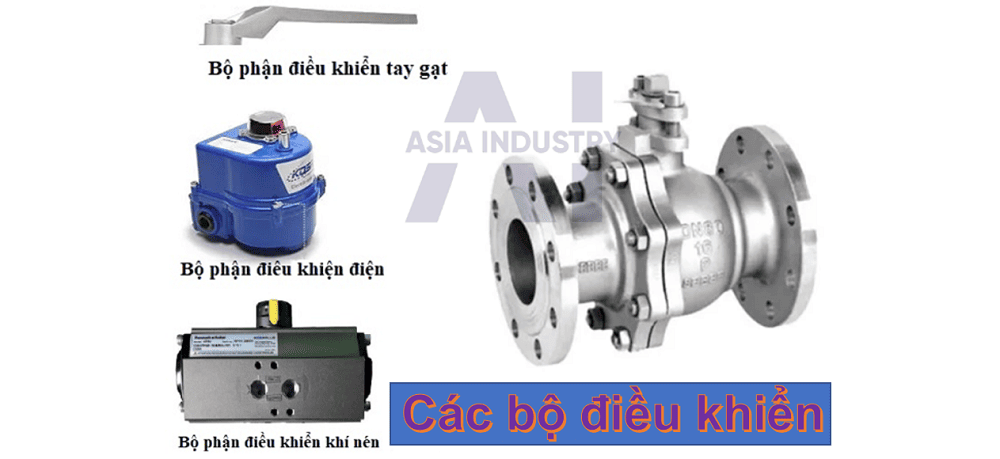

II.Phân loại theo cơ chế vận hành

Tùy theo yêu cầu vận hành, van bi inox mặt bích DN80 được chia thành ba loại chính:

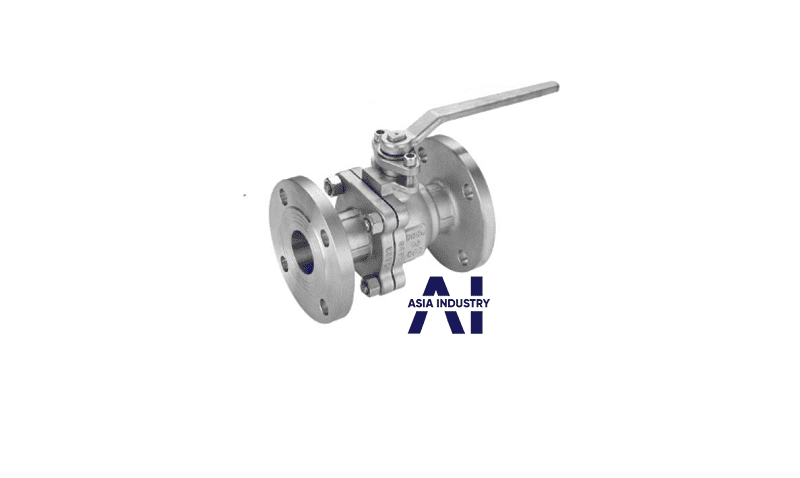

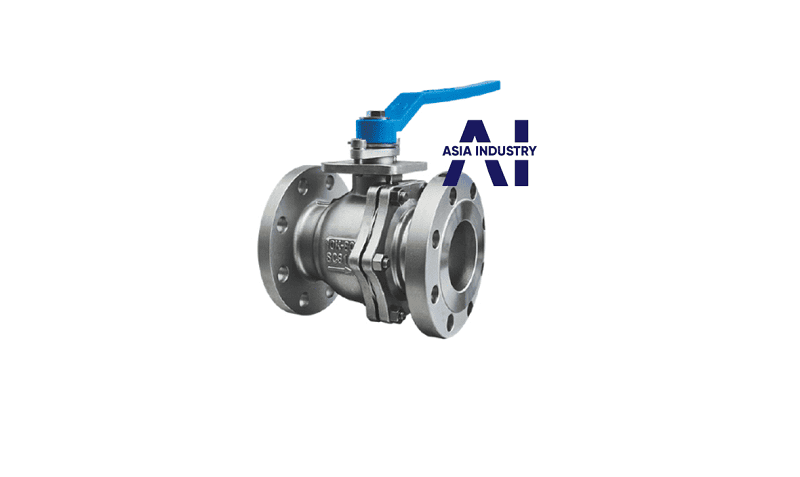

• Van bi tay gạt DN80: Điều khiển thủ công bằng tay gạt, phù hợp với hệ thống đơn giản. Giá thành hợp lý, dễ lắp đặt và bảo trì.

• Van bi điều khiển điện 80A: Sử dụng điện áp 220V, cho phép điều khiển từ xa. Được tích hợp bộ điều khiển điện tử hiện đại, thích hợp với hệ thống tự động hóa.

• Van bi điều khiển khí nén: Sử dụng áp suất khí từ 3–8 bar để vận hành. Loại này có tốc độ đóng mở nhanh, phù hợp với dây chuyền yêu cầu phản hồi tức thì.

3.Ứng dụng thực tế trong nhiều lĩnh vực

Van bi inox mặt bích DN80 hiện diện trong rất nhiều hệ thống công nghiệp nhờ khả năng vận hành linh hoạt:

– Hệ thống cấp thoát nước: Dùng trong xử lý nước sạch, nước thải tại các nhà máy đô thị hoặc khu công nghiệp.

– Ngành thực phẩm – đồ uống: Áp dụng trong nhà máy bia, sữa, nước giải khát và dây chuyền sản xuất bánh kẹo.

– Hóa dầu và công nghiệp nặng: Điều tiết dòng chảy trong môi trường có chứa axit, bazo, xăng, dầu.

– Phòng cháy chữa cháy: Đóng mở van nhanh chóng trong các tình huống khẩn cấp.

– Ngành hàng hải: Lắp đặt trên tàu biển hoặc các công trình gần nước mặn với yêu cầu chống ăn mòn cao.

– Hệ thống khí nén và áp suất: Kiểm soát dòng khí hoặc hơi trong các thiết bị nồi hơi, bình tích áp.

4.Cách chọn kích thước van bi inox mặt bích phù hợp với hệ thống ống dẫn của tôi

Để chọn kích thước van bi inox mặt bích DN80 phù hợp với hệ thống ống dẫn của bạn, bạn cần dựa vào kích thước danh nghĩa (DN) của đường ống trong hệ thống. Cụ thể:

• Kích thước van bi inox mặt bích (ví dụ DN80) phải tương thích với kích thước đường ống để đảm bảo kết nối chắc chắn và vận hành hiệu quả.

• Các kích thước van bi mặt bích phổ biến từ DN15 đến DN100 thường được sử dụng nhiều nhất cho các hệ thống tiêu chuẩn; kích thước lớn hơn (ví dụ DN200, DN300) ít phổ biến và có thể khó tìm hơn, đặc biệt với vật liệu inox.

• Ngoài kích thước DN, cần chú ý đến tiêu chuẩn mặt bích (ví dụ JIS, BS, DIN, ANSI) để chọn van và mặt bích đồng bộ, giúp kết nối dễ dàng và kín khít.

• Cân nhắc áp lực làm việc và nhiệt độ của hệ thống vì van bi inox có giới hạn áp suất và nhiệt độ cụ thể (thường khoảng PN10-PN16, nhiệt độ đến 180°C).

• Nếu hệ thống dùng chất lỏng, khí, hơi nóng hay hóa chất, lựa chọn van inox chất lượng cao (inox 304 hoặc 316) sẽ đảm bảo độ bền và chống ăn mòn tốt hơn.

Tóm lại, bạn nên chọn van bi inox mặt bích có kích thước DN trùng với đường ống, đồng thời đảm bảo các tiêu chuẩn mặt bích phù hợp với hệ thống của bạn. Nếu cần chính xác hơn, bạn có thể đo trực tiếp đường kính ngoài của ống và tra bảng kích thước phù hợp cho van bi mặt bích inox dựa trên tiêu chuẩn kết nối.

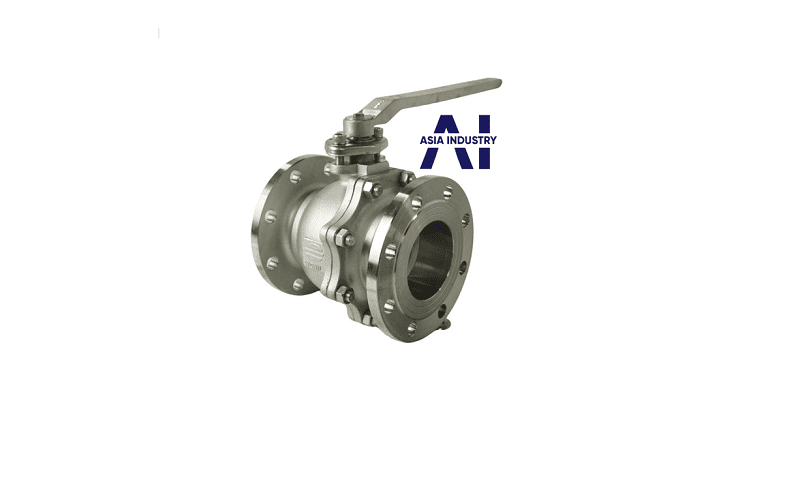

5.Thông số kỹ thuật chi tiết

Chúng tôi cung cấp các thông số chúng về dòng van bi inox mặt bích DN80, giúp các nhà thầu, kỹ sư thuận tiện trong việc lựa chọn và sử dụng. Với vật liệu chế tạo cũng như độ bền đáp ứng nhiều tiêu chuẩn quốc tế và được thiết kế phù hợp với đa dạng ứng dụng:

• Kích thước: DN80 (phi 89), tương đương 3 inch

• Vật liệu chế tạo: Inox 201, inox 304, inox 316

• Tiêu chuẩn mặt bích: JIS, ANSI, BS.ANSI

• Kiểu kết nối: Mặt bích tiêu chuẩn quốc tế

• Nhiệt độ làm việc: 0°C đến 200°C

• Áp lực làm việc: PN10

• Môi trường sử dụng: Nước, khí, gas, dầu, hóa chất ăn mòn

• Xuất xứ: Việt Nam, Đài Loan, Trung Quốc, Hàn Quốc

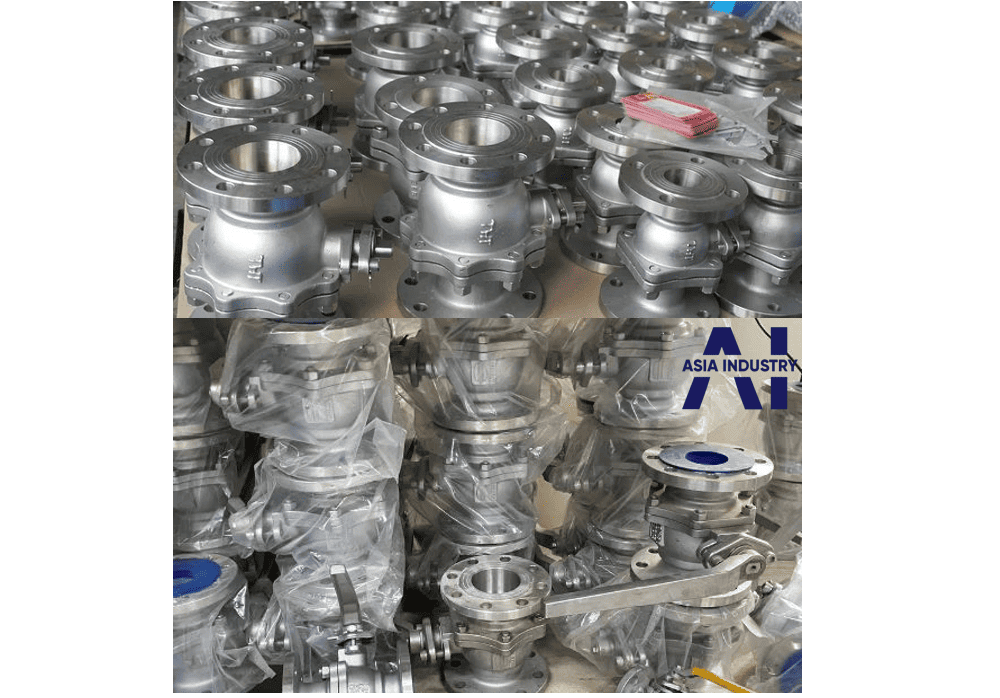

6.Tổng kho van bi tại Asia Industry – Giá tốt

Với hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp và sản xuất các dòng van bi công nghiệp, chúng tôi luôn hướng tới những sản phẩm chất lượng, đảm bảo theo yêu cầu về số lượng, kích thước người tiêu dùng đề ra. Vì vậy chúng tôi liên tục nhập khẩu các loại mới nhất giúp quý khác hàng thuận tiện nhất khi đến với Asia. Ngoài ra chính sách bảo hành cùng với sự linh hoạt trong việc hỗ trợ vận chuyển giao hàng trên toàn quốc, cũng như sát sao hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

Liên hệ ngay cho đơn vị chúng tôi thông qua số Hotline: 0981 286 316 để được tư vấn báo giá từng loại theo yêu cầu.
