Van bi inox mặt bích DN100 là dòng van khóa quan trọng trong hệ thống đường ống công nghiệp, đảm nhiệm chức năng đóng mở và kiểm soát lưu lượng chất lỏng hoặc khí. Sản phẩm được lựa chọn rộng rãi trong các công trình xử lý nước, hệ thống PCCC, hệ thống lò hơi, hóa chất, xăng dầu, khí nén và nhiều dây chuyền sản xuất khác nhờ độ bền cao, vận hành linh hoạt và khả năng làm việc ổn định trong môi trường khắc nghiệt.
1 Van bi inox mặt bích DN100 là gì?

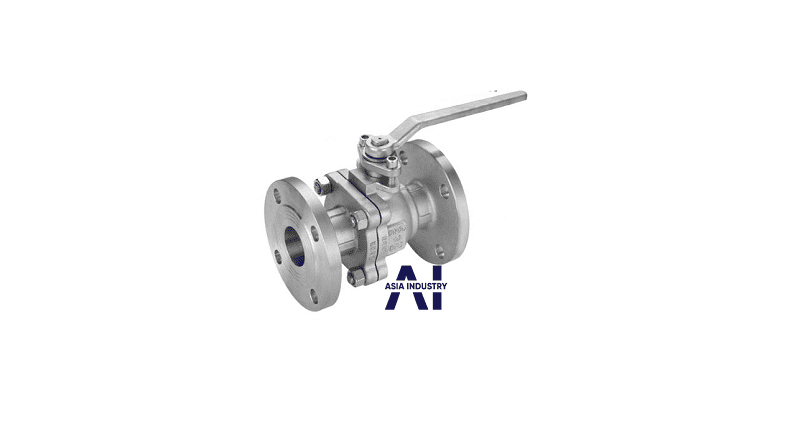

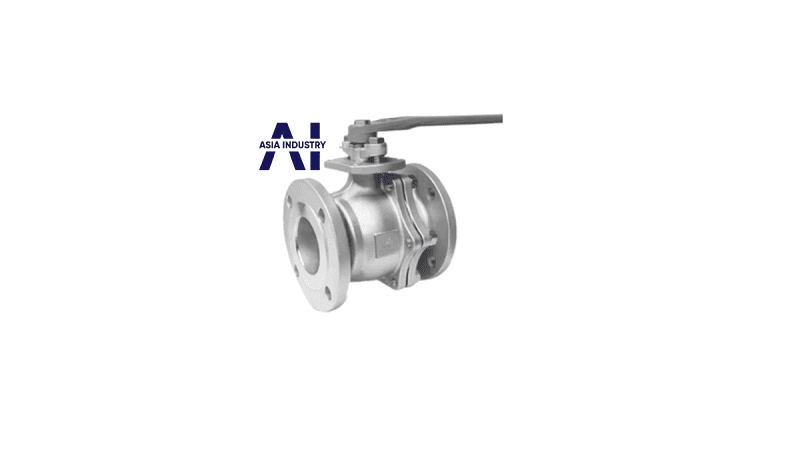

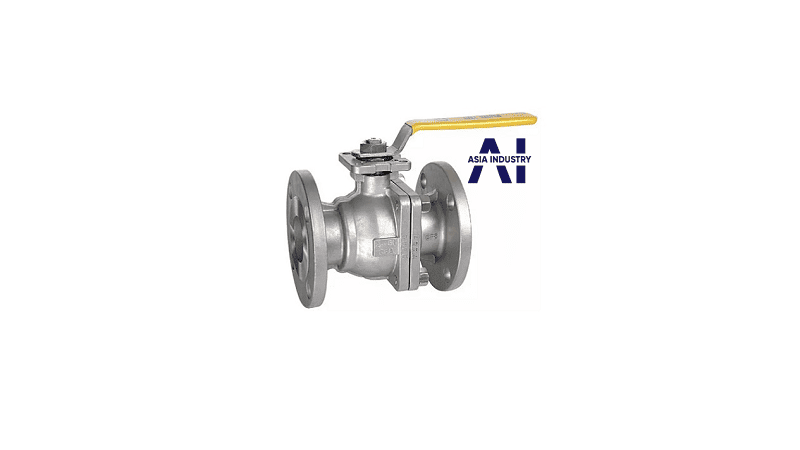

Van bi inox mặt bích DN100 là thiết bị khóa dòng được thiết kế dành cho kích thước đường ống tương đương 4 inch (phi 114mm). Van sử dụng kết nối mặt bích hai đầu, cho khả năng ghép nối chắc chắn với đường ống, máy bơm hoặc các phụ kiện công nghiệp.
Bên trong van là bi inox có lỗ thông bằng với kích thước ống, hoạt động theo nguyên lý xoay bi 90° để cho phép chất lỏng lưu thông hoặc khóa dòng hoàn toàn. Chính vì vậy, van bi luôn được đánh giá cao về khả năng đóng mở nhanh, vận hành linh hoạt và giảm thiểu thất thoát lưu chất trong quá trình sử dụng.
2 Thông số kỹ thuật
Bảng thông số dưới đây cung cấp tiêu chuẩn kỹ thuật để triển khai lựa chọn, thiết kế và lắp đặt trong hệ thống công nghiệp hiện tại. Những thông số này giúp van bi inox mặt bích DN100 hoạt động ổn định trong nhiều điều kiện lưu chất khác nhau mà vẫn giữ được độ kín và an toàn vận hành.
Kích thước : DN100, 4″ hay phi 114
Vật liệu : Inox 201, Inox 304, Inox 316
Độ dày : SCH10, SCH20, SCH40
Kiểu kết nối : Nối bích
Tiêu chuẩn kết nối : JIS, ANSI, BS, DIN
Áp lực : PN10, PN16
Nhiệt độ hoạt động : 0 độ C ~ 200 độ C
Môi trường làm việc : Nước, xăng, dầu, khí, ga
Xuất xứ : Đài Loan, Trung Quốc, Nhật Bản
3 Cấu tạo Van bi inox mặt bích DN100
Giống như các loại van khác van bi inox được cấu tạo gồm các bộ phận sau :
- Thân van: Thân van được đúc nguyên khối từ inox, bảo vệ toàn bộ chi tiết bên trong trước tác động môi trường và áp lực dòng chảy. Cấu trúc thân chắc chắn giúp thiết bị chịu lực tốt và hạn chế rò rỉ.
- Trục van: Trục kết nối trực tiếp giữa bi và bộ điều khiển. Khi bộ điều khiển thao tác, lực được truyền xuống trục để xoay bi đóng hoặc mở dòng chảy.
- Bi van: Là bộ phận quan trọng nhất trong cấu trúc van. Bi inox được gia công chính xác, khoan lỗ thông đúng kích thước đường ống. Khi xoay 90°, lỗ bi thẳng hàng với ống giúp dòng chảy đi qua; xoay ngược lại sẽ khóa dòng hoàn toàn.
- Gioăng làm kín: Gioăng cao su hoặc PTFE (Teflon) giúp bảo đảm độ kín tuyệt đối, tránh rò rỉ trong quá trình vận hành, kể cả dưới áp lực lớn.
- Bộ điều khiển: Điều khiển điện, điều khiển khí nén, điều khiển tay quay, điều khiển tay gạt.
4 Ưu điểm van bi inox mặt bích DN100 khi sử dụng
Thiết kế đơn giản gọn nhẹ thuận tiện cho việc vận chuyển, thi công lắp đặt.
Được dung đa dạng trong nhiều môi trường khác nhau với khả năng chống gỉ, oxy hóa tốt.
Dễ dàng sử dụng, thao tác đóng mở nhanh chóng tiện lợi.
Cấu tạo đa dạng đáp ứng cho nhiều hệ thống trong ngành công nghiệp hiện nay.
Chất lượng tốt giá thành hợp lý phù hợp với người tiêu dung.

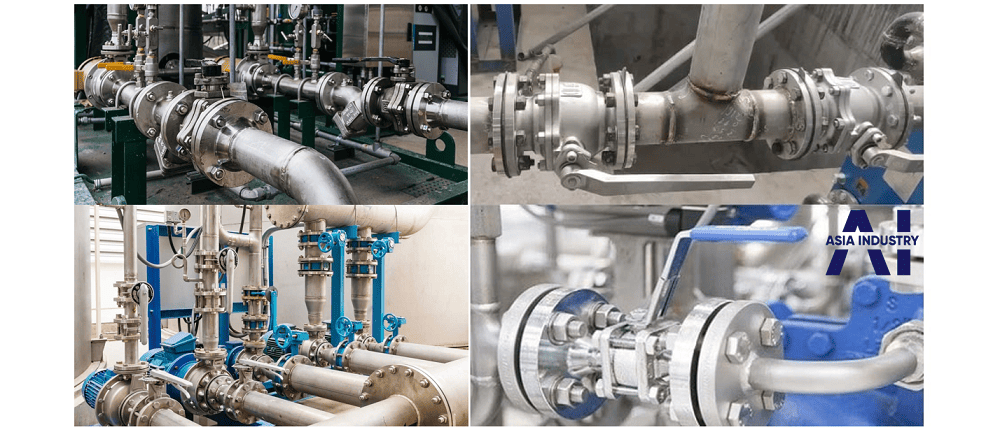

5 Ứng dụng của van bi inox mặt bích DN100 trong công nghiệp
Nhờ tính linh hoạt và độ bền cao, van bi inox mặt bích DN100 là lựa chọn tối ưu cho các tuyến ống trung bình – lớn có lưu lượng vận chuyển nhiều và yêu cầu đóng mở thường xuyên. Sản phẩm đang được ứng dụng rộng rãi tại:
-
Hệ thống cấp – thoát nước nhà máy
-
Hệ thống xử lý nước thải
-
Dây chuyền lọc hóa chất, dung dịch công nghiệp
-
Hệ thống lò hơi, nồi hơi
-
Hệ thống khí nén, gas, gas LPG
-
Nhà máy chế biến thực phẩm và đồ uống
-
Công trình dầu khí – kho xăng dầu
-
Trạm bơm khu công nghiệp – khu dân cư
6 Đầy đủ các loại van tại kho Asia Industry
Hiện nay công ty chúng tôi chuyên xuất nhật khẩu các dòng van bi, đầy đủ kích thước mẫu mã, giúp người tiêu dùng thuận tiện cho việc mua và sử dụng. Tất cả các sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ các nhà máy không qua trung gian, giá cả cạnh tranh nhất thị trường. Đảm bảo chất lượng sản phẩm, đầy đủ giấy tờ, hoá đơn VAT.
Hãy liên hệ ngay với chúng tôi qua số Hotline/zalo: 0981 286 316. Để được tư vấn về dòng van bi iox mặt bích DN100 cũng như các vật liệu khác.
