Bạn có biết 70% hệ thống công nghiệp hiện đại đều ưu tiên sử dụng van bi điều khiển khí nén để thay thế thao tác thủ công? Đây là giải pháp tối ưu giúp tiết kiệm thời gian, giảm sức lao động và tăng hiệu quả vận hành. Bài viết này sẽ mang đến cho bạn thông tin chi tiết, từ cấu tạo, phân loại đến ứng dụng thực tế của dòng van bi này.
1 Van bi điều khiển khí nén là gì?
Van bi điều khiển khí nén hay còn được gọi là van bi khí nén là giải pháp tối ưu cho hệ thống đường ống. Với khả năng vận hành hoàn toàn tự động nhờ áp lực khí nén, loại van này giúp tiết kiệm nhân công, nâng cao độ chính xác và phù hợp nhiều môi trường làm việc khắt khe.
Cũng như những dòng van bi khác, nguyên lý hoạt động cơ bản của thiết bị này là xoay tròn bi cầu van có lỗ ở giữa. tuy nhiên, sự khác biệt nằm ở cơ chế truyền động, áp lực của khí nén trong buồng khí sẽ ép Pít tông di chuyển. Sự di chuyển này tạo ra một lực momen xoắn tác động lên trục quay, khiến trục quay xoay trái hoặc phải để chặn dòng chảy hoặc khả năng lưu thông của lưu chất.
2 Cấu tạo chi tiết và phân loại van bi khí nén
Van bi điều khiển khí nén có cấu tạo đơn giản, chỉ gồm hai phần chính: Cấu trúc thân van và Bộ điều khiển khí nén.
2.1 Cấu trúc thân van bi điều khiển khí nén
Van bi có phẩn thân được cấu tạo từ 4 bộ phận chính:
- Thân van: Được làm từ các vật liệu sản xuất như Gang, Thép, Inox, hoặc Nhựa, bảo vệ các chi tiết bên trong và cho phép lưu chất lưu thông.
- Bi cầu van: Làm từ Inox, được khoét một lỗ ở giữa để dẫn lưu chất chảy qua khi van mở.
- Gioăng làm kín: Thường làm từ cao su cao cấp nhằm tránh dò rỉ lưu chất.
- Trục van: Kết nối với bi cầu van để truyền lực momen xoắn.
2.2 Cấu trúc bộ điều khiển khí nén
- Vỏ điều khiển: Làm từ hợp kim nhôm chống ăn mòn.
- Pít tông: Bộ phận chính chịu lực tác động từ áp lực khí nén, tạo ra sự di chuyển qua lại.
- Bánh răng: Kết nối với pít tông để truyền lực mô men xoắn cho trục quay.

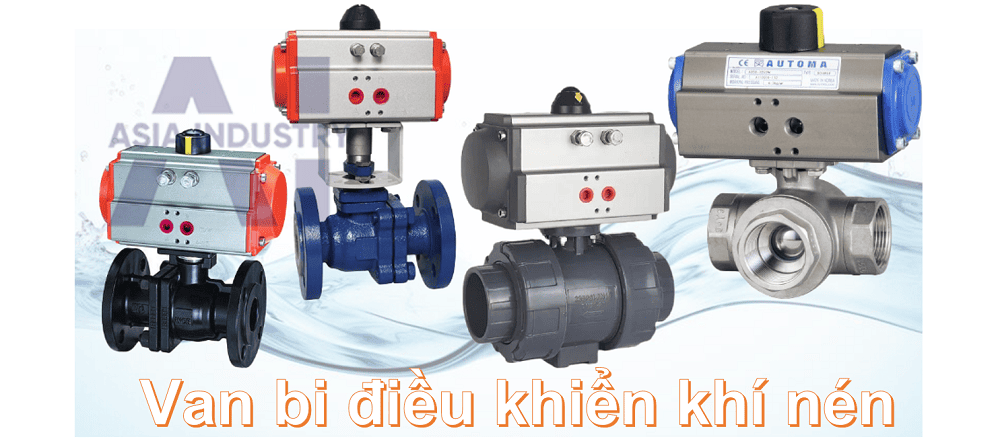

2.3 Phân loại van bi điều khiển khí nén
Van bi khí nén có nhiều mẫu mã và phân loại khác nhau để phù hợp với mục đích sử dụng và quá trình vận hành.
-
- Theo cấu tạo: Van bi 2 mảnh, Van bi 3 mảnh.

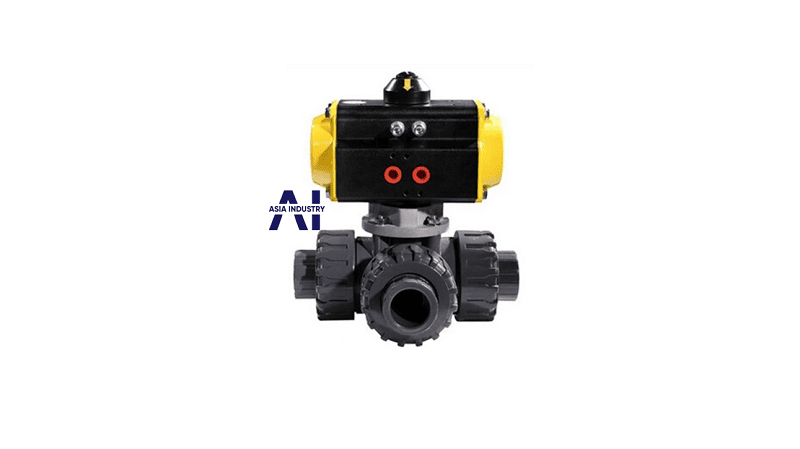

- Theo ngã: Van bi 2 ngã (2 đầu ra vào), Van bi 3 ngã (3 đầu ra vào).

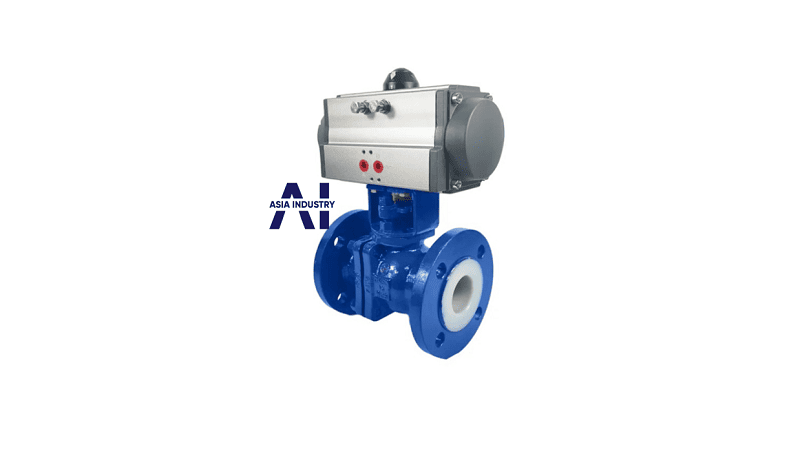

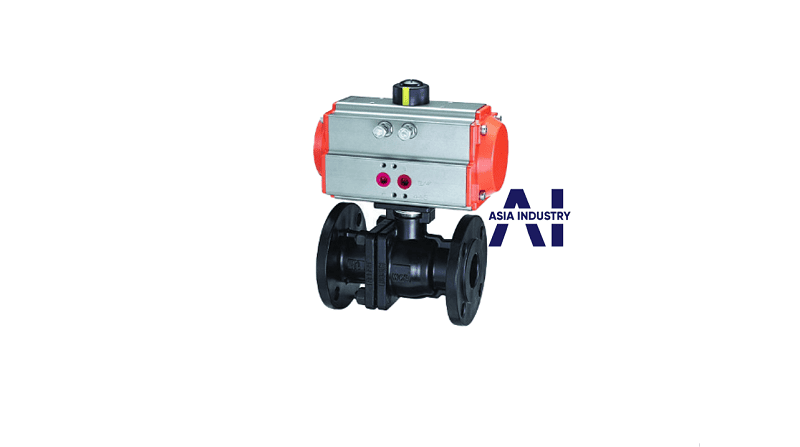

- Theo kết nối: Van bi khí nén nối bích (ghép Mặt bích), Van bi khí nén nối rắc co, Van bi khí nén ren vặn (Nối ren), Van bi khí nén lắp clamp (Ghép clamp).
3 Thông số kĩ thuật
Với nền công nghiệp hóa hiện đại hóa phát triển mạnh mẽ, van bi điều khiển khí nén trở thành phụ kiện van quan trọng trong nhiều lĩnh vực khác nhau. Chính vì vậy người tiêu dùng cần hiểu rõ các thông số chi tiết dưới đây:
Kích thước: DN15 – DN300
Vật liệu: Inox, gang, nhựa, thép
Kiểu kết nối: Nối ren, nối hàn, nối bích, nối rắc co
Áp lực: PN10, PN16
Nhiệt độ: 0 độ C ~ 200 độ C
Môi trường làm việc: Nước, khí, hóa chất
Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia
4 Sử dụng van bi điều khiển khí nén trong các lĩnh vực
Với nền công nghiệp hóa,hiện đại hóa ngày càng phát triển mạnh mẽ thì ngành công nghiệp đừng ống nói chung và phụ kiện nói riêng cũng rất phát triển nên van bi điều khiển khí nén hoàn toàn tự động cũng là một phụ kiện khá quan trọng trong các hệ thống đường ống cũng như nhà máy xí nghiệp
-
Nhà máy sản xuất và cấp nước sạch
-
Ngành thực phẩm, bia, nước giải khát
-
Hệ thống lọc hóa dầu, dẫn dầu khí
-
Nhà máy sản xuất hóa chất, dược phẩm
-
Hệ thống khí nén, nồi hơi, lò hơi công nghiệp
