Phân loại van bướm
Van bướm là một trong những dòng van công nghiệp có vai trò quan trọng trong việc đóng/mở dòng chảy lưu chất khi đi qua.Việc người tiêu dùng lựa chọn van để lắp đặt vào các hệ thống cần chú ý đến các yếu tố như vật liệu chế tạo,phương thức vận hành và kiểu kết nối.Từ đó giúp cho việc vận hành một cách đơn giản dễ dàng,đảm bảo an toàn cho người sử dụng,tránh tổn thất chi phí không đáng có.Cùng chúng tôi tìm hiểu rõ hơn về dòng sản phẩm này thông qua bài viết dưới đây.

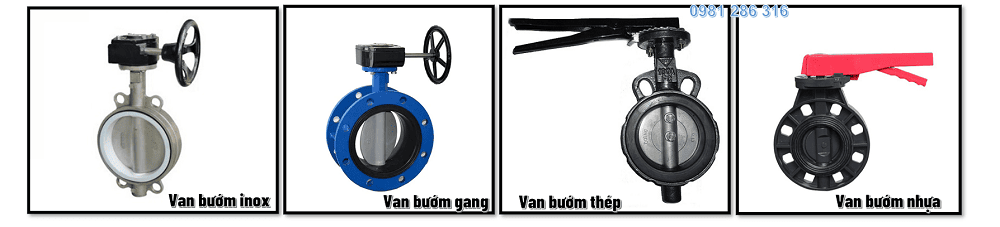

1 Phân loại van bướm theo vật liệu chế tạo
1.Van bướm Inox
Là một trong những dòng van có phần thân được chế tạo hoàn toàn từ vật liệu cao cấp chống gỉ như inox 304,inox 316,với độ bền cơ học cao,thời gian sử dụng lâu dài.Vì vậy chúng được tin tưởng sử dụng trong các hệ thống có áp suất lớn,nhiệt độ cao,phù hợp trong hầu hết các ngành công nghiệp,nông nghiệp hiện nay.
2.Van bướm Gang
Đây được xem như là một trong những dòng van được sử dụng nhiều nhất tại thị trường Việt Nam,phần thân được làm hoàn toàn bằng gang có độ cứng và độ bền cao,bên ngoài được phủ thêm lớp sơn xanh epoxy giúp gia tăng độ bền cho van.Đặc biệt chúng có giá thành rẻ hơn so với các dòng van inox,mà vẫn đảm bảo được các yêu cầu đề ra,thường được dùng trong các hệ thống khí,nhà máy thủy điện,trạm bơm nước.
3.Van bướm Thép
Thép là một trong những vật liệu khá là quen thuộc trong các ngành công nghiệp xây dựng,cơ khí,đóng tàu…Chúng được sử dụng cho nhiều mục đích khác nhau trong đó dùng để chế tạo các dòng van bướm,giúp chúng có khả năng chịu được áp suất lớn,nhiệt độ cao,thường được sử dụng trong các hệ thống khí nén,nồi hơi,nồi áp suất.
4.Van bướm Nhựa
Được làm từ nhiều loại nhựa khác nhau như PVC,UPVC,UPV,với kích thước đa dạng,khả năng chống ăn mòn tốt,thường được ưu tiên sử dụng cho các nhà máy sản xuất hoát chất,dung dịch ăn mòn hay thực phẩm.

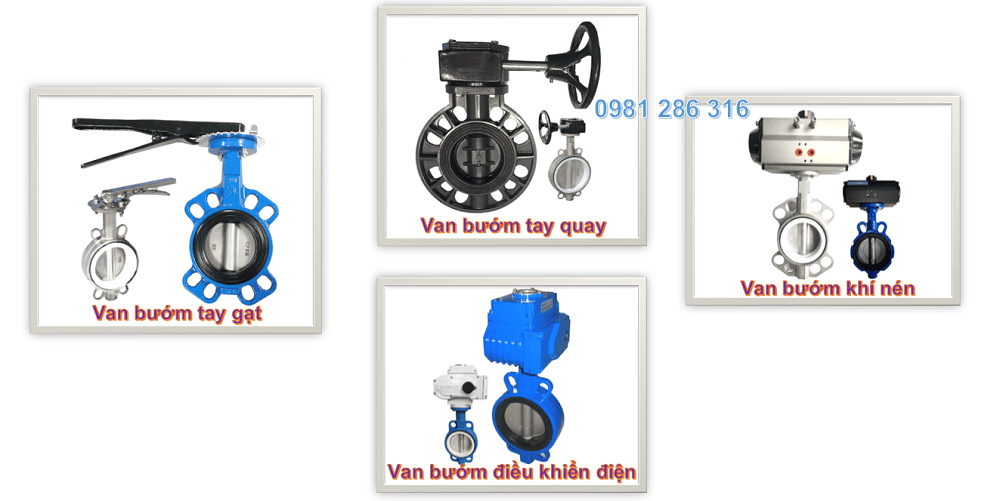

2 Phân loại van bướm theo phương thức vận hành
Việc lựa chọn kiểu vận hành như thế nào để nó thích hợp với từng hệ thống đường ống là điều vô cùng quan trọng,nó giúp cho người dùng dễ dàng trong việc đóng mở,giúp người tiêu dùng tiết kiệm được thời gian,nhân lực,cũng như chi phí phát sinh ngoài ý muốn.Dưới đây là 4 kiểu vận hành thông dụng chúng ta thường bắt gặp :
*Van bướm tay gạt :Đây là một trong những kiểu vận hành thông dụng,dùng sức người để thực hiện việc đóng mở van khi ta xoay qua trái hoặc qua phải một góc 90 độ.Van được thiết kế kiểu tay gạt thường có kích thước nhỏ hơn so với các dòng van điều khiển khác,thường được lắp đặt vào các vị trí thông thoáng,dễ dàng điều khiển.
*Van bướm tay quay : Hay còn gọi là van bướm vô lăng,giúp người dùng đóng mở van một cách dễ dàng hơn so với các dòng van tay gạt,ngoài ra chúng còn được hỗ trợ thêm bộ trợ lực nên kích thước van cũng phong phú và đa dạng hơn.
*Van bướm điều khiển điện : Có phần điều khiển bao gồm vỏ bảo vệ,công tắc hành trình,motor,bộ tín hiệu điện,bảng mạch điện.Sử dụng nguồn điện áp thông dụng 110v,220v,380v để thực hiện việc đóng mở tự động,mà không cần đến sức người
*Van bướm điều khiển khí nén : Là một trong những dòng van đóng mở hoàn toàn tự động dựa vào khí nén,chính vì vậy chúng có tốc độ đóng/mở nhanh hơn so với các dòng van có phương thức vận hành khác.

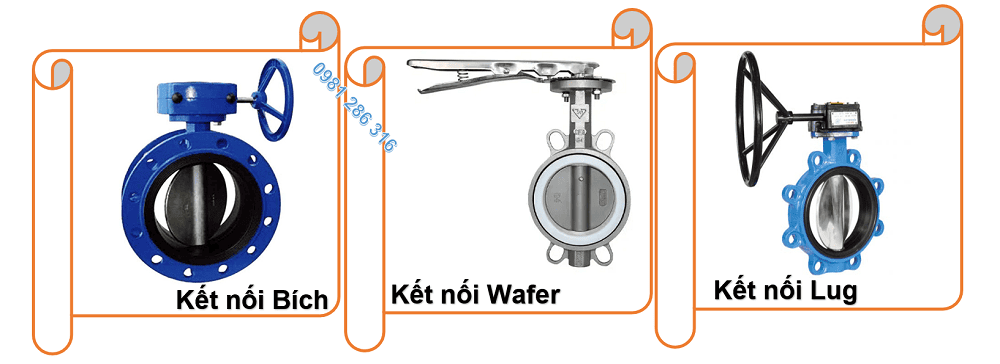

3 Phân loại theo kiểu kết nối
Hiện nay với nền công nghiệp ngày càng phát triển,các hệ thống xây dựng có quy mô lớn nhỏ khác nhau vì vậy việc lựa chọn kiểu kết nối nào sao cho phù hợp là điều rất quan trọng.Với dòng van bướm trên thị trường chúng ta thường bắt gặp 3 kiểu kết nối chính :
Kết nối bích
Dòng van bướm nối bích có kích thước đa dạng,phần thân van được gắn vào hai mặt bích có các tiêu chuẩn thông dụng như JIS,BS,ANSI,DIN.Kết nối với đường ống thông qua các bulong,giúp liên kết với các thiết bị lại với nhau một cách chắc chắn,dễ dàng.
Kết nối Wafe
Là một trong những kiểu kết nối van công nghiệp vào vị trí hai mặt bích,sau đó siết chặt bulong hoặc đai ốc cố định,kiểu kết nối này có độ kín khít cao,hạn chế rò rỉ lưu chất ra bên ngoài.Trong quá trinh vận hành để tránh tình trạng rung lắc,đặc biệt với các dòng van điều khiển điện,điều khiển khí nén,thì trên thân van được thiết kết thêm các tại hoặc các lỗ bên hông,giúp cho người dùng khi lắp đặt có thể dùng bulong để giữ chặt vị trí của van.
Kết nối Lug
Có phần thân được thiết kế các vấu ren để kết nối chặt chẽ vào mặt bích thông qua các bulong.Với kiểu kết nối đặc biệt này chúng có thể kết nối cả 2 mặt vào đường ống hoặc 1 mặt mà vẫn đảm bảo được việc vận hành ổn định.
