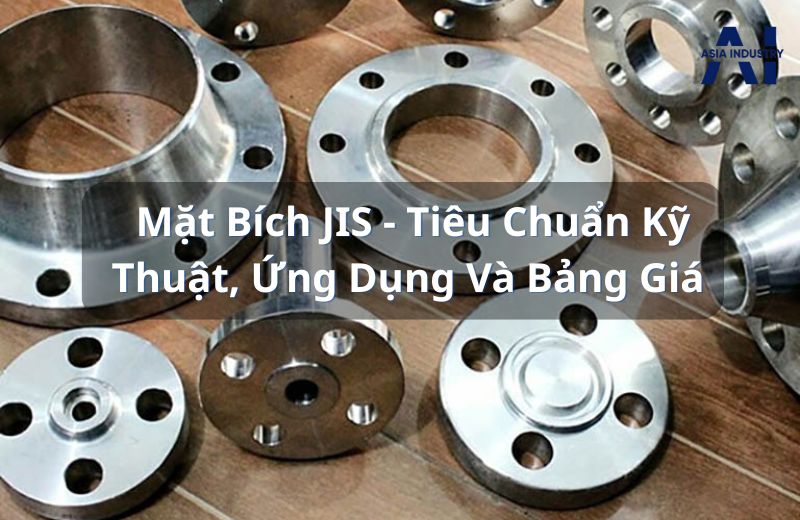

Mặt bích JIS là phụ kiện quan trọng trong hệ thống đường ống, đảm bảo kết nối chắc chắn, kín khít theo tiêu chuẩn Nhật Bản. Tại Asia Industry, chúng tôi cung cấp đầy đủ các loại mặt bích JIS 5K, 10K, 16K, 20K bằng inox 304/316 chất lượng cao.

Bài viết dưới đây cung cấp bảng tra kích thước và báo giá mặt bích JIS mới nhất, giúp bạn dễ dàng lựa chọn loại phù hợp với nhu cầu sử dụng thực tế!

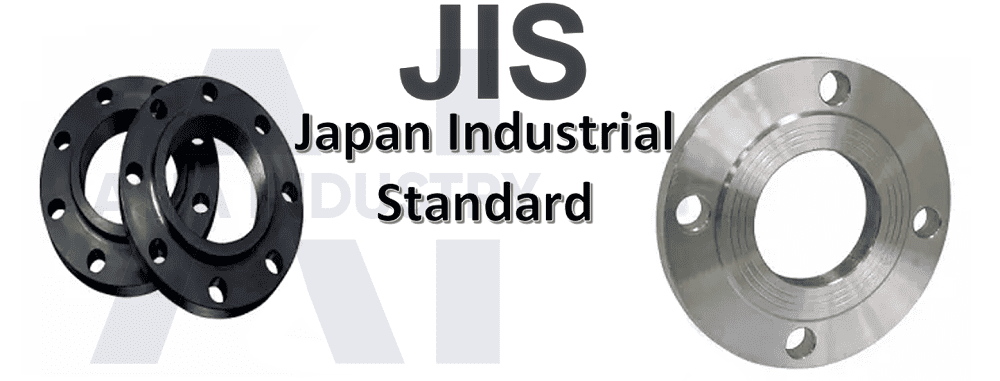

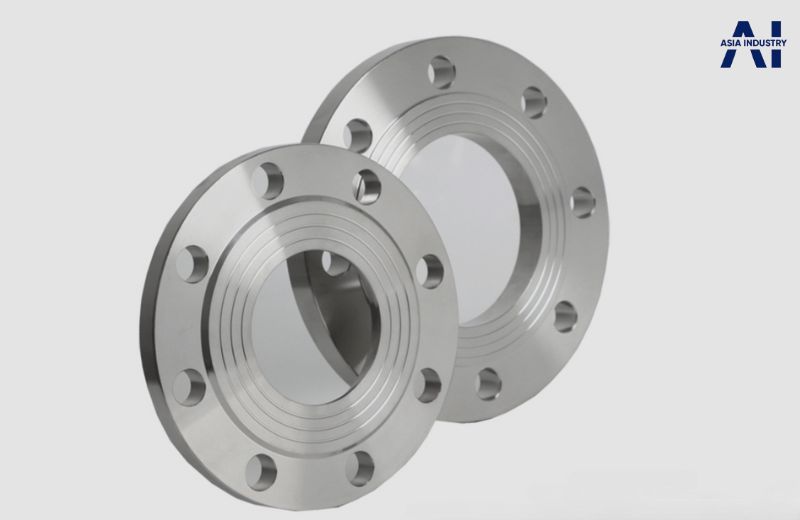

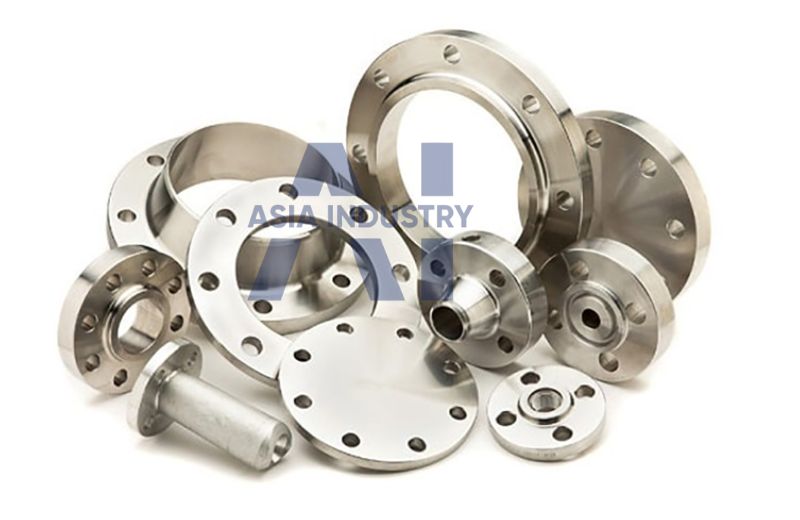

1. Mặt Bích JIS Là Gì?

Mặt bích JIS là loại mặt bích được sản xuất theo tiêu chuẩn JIS B2220 của Nhật Bản. Đây là một trong những tiêu chuẩn công nghiệp phổ biến trên thế giới, đặc biệt được áp dụng rộng rãi tại khu vực châu Á như Nhật Bản, Hàn Quốc, Trung Quốc và Việt Nam.

Tiêu chuẩn JIS quy định chi tiết về:

• Kích thước danh nghĩa (DN)

• Số lỗ bulong, khoảng cách tâm lỗ

• Độ dày, đường kính trong/ngoài

• Áp lực làm việc (thường từ JIS 5K, 10K, 16K, 20K, 30K đến 40K)

Nhờ tuân thủ các quy chuẩn chặt chẽ, mặt bích JIS đảm bảo khả năng kết nối kín khít, an toàn, phù hợp cho nhiều hệ thống ống dẫn hơi, nước, khí, hóa chất và dầu khí.

👉 Có thể hiểu đơn giản: mặt bích JIS là “chuẩn Nhật” trong ngành công nghiệp ống, vừa đảm bảo tính đồng bộ khi lắp đặt, vừa nâng cao độ bền và tuổi thọ của hệ thống.

2. Thông Số Kỹ Thuật Và Kích Thước Mặt Bích JIS

2.1 Thông số kỹ thuật

2.2 Thông số kích thước

Mặt bích JIS được phân loại chủ yếu dựa trên áp suất làm việc, ký hiệu bằng các cấp: 5K, 10K, 16K, 20K, trong đó “K” là đơn vị kg/cm² (kilogram trên centimet vuông). Mỗi cấp độ tương ứng với một mức áp suất khác nhau, phù hợp với từng loại hệ thống đường ống và môi trường vận hành.

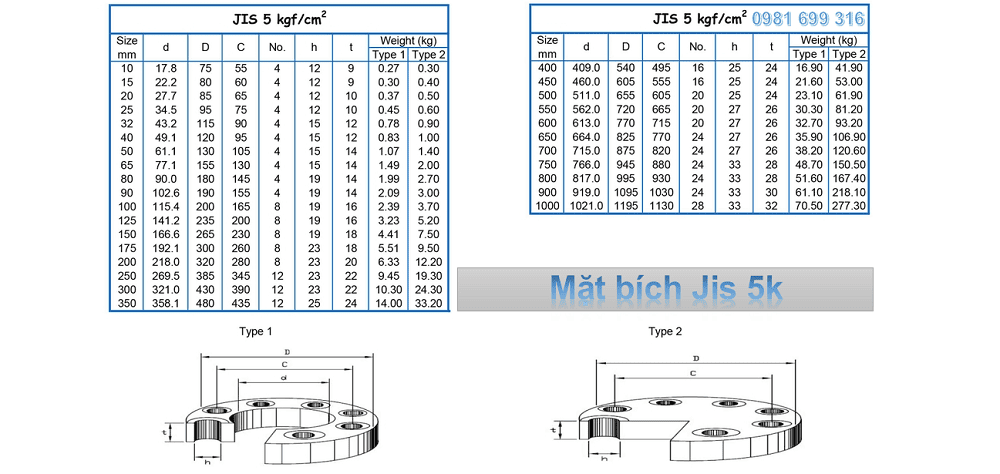

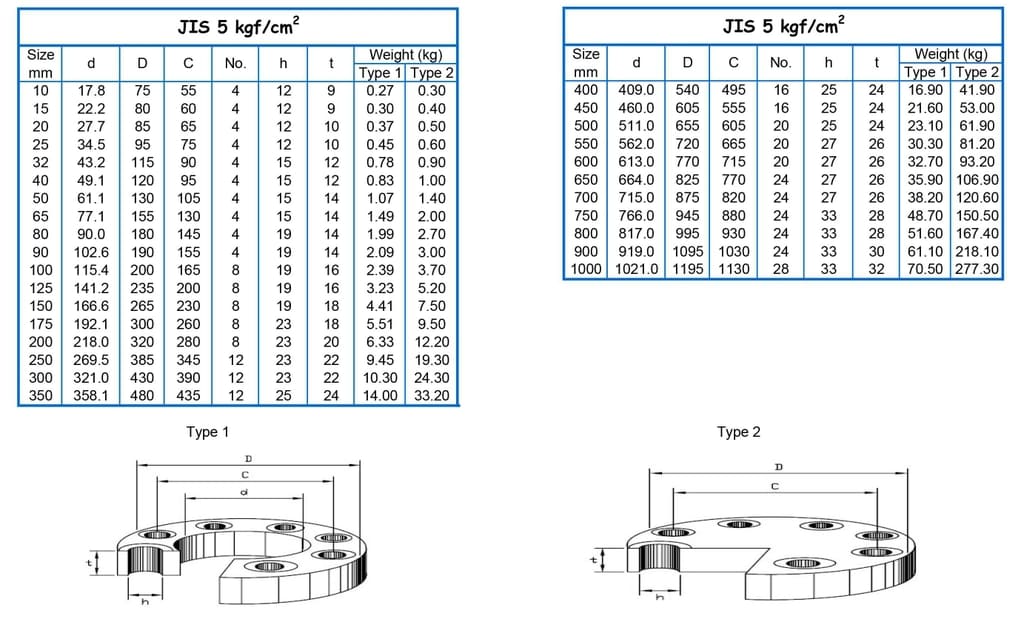

Tiêu Chuẩn Bích JIS 5K

Mặt bích JIS 5K là loại mặt bích được thiết kế cho áp suất làm việc tối đa 5 bar, phù hợp với các hệ thống đường ống áp suất thấp như cấp thoát nước, khí nén và thông gió.

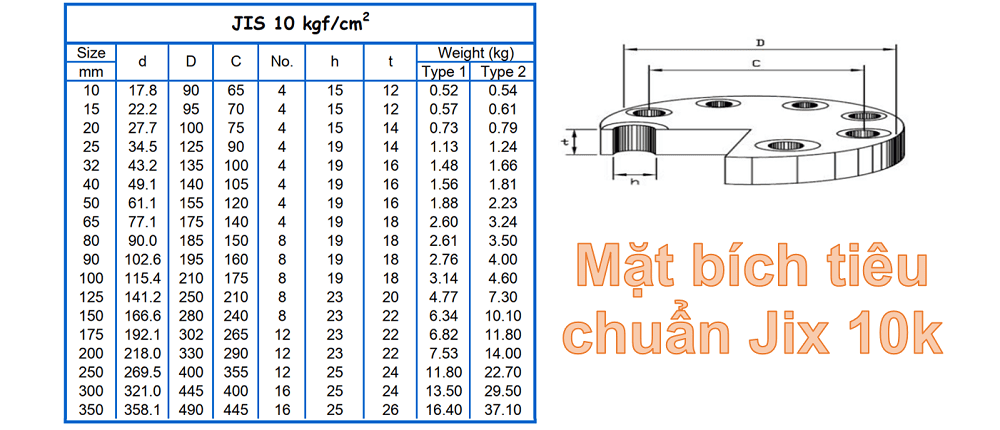

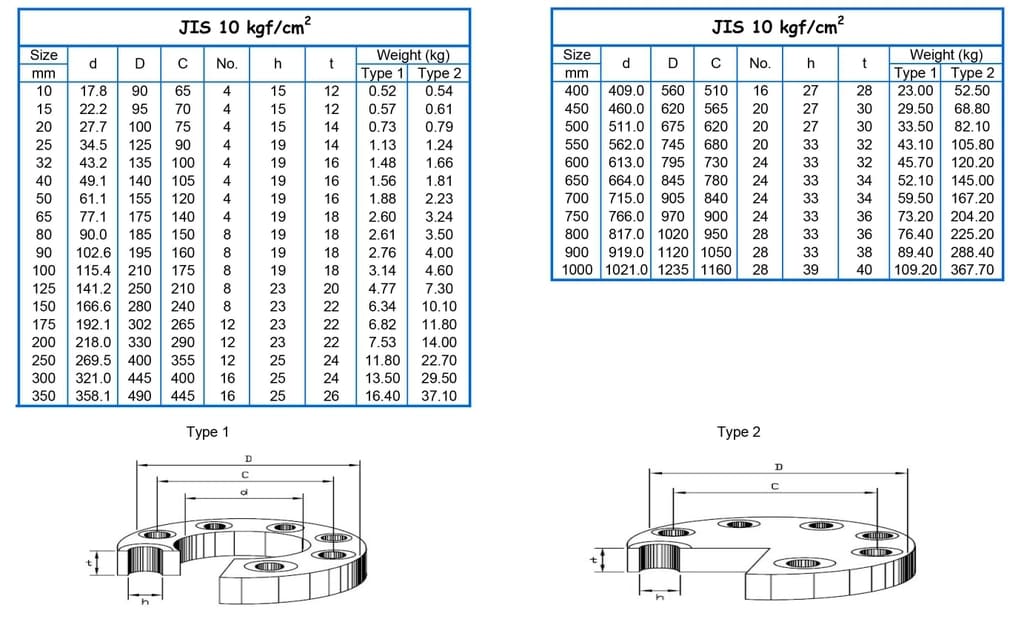

Tiêu Chuẩn Bích JIS 10K

Mặt bích JIS 10K chịu được áp suất 10 bar, thường sử dụng trong các hệ thống nước, hơi nóng, khí nén và hóa chất nhẹ. Đây là loại mặt bích phổ biến và được sản xuất rộng rãi nhất hiện nay.

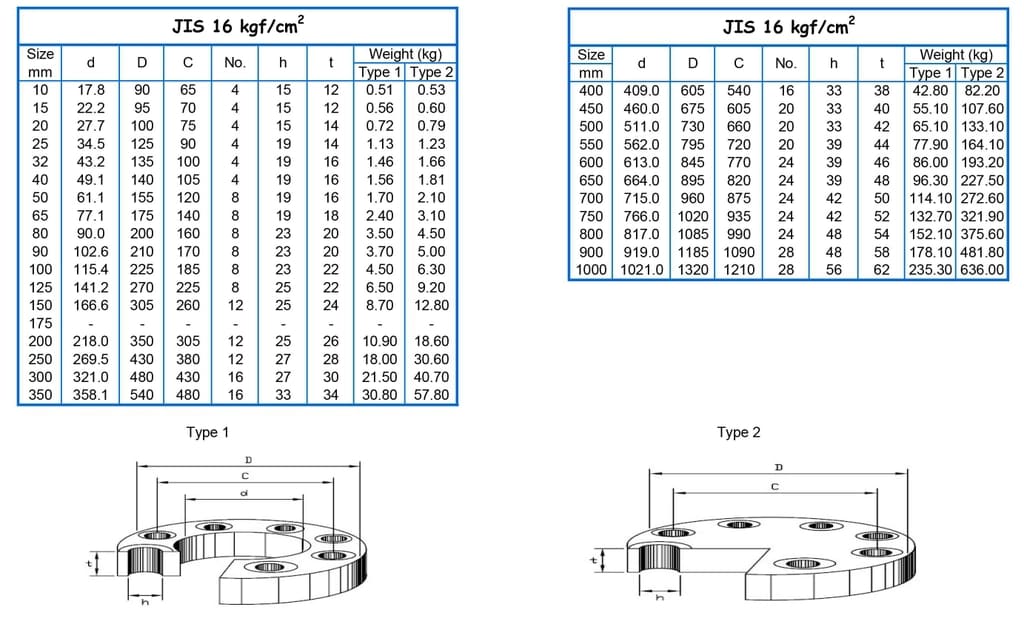

Tiêu Chuẩn Bích JIS 16K

Bích JIS 16K chịu được áp suất làm việc 16 bar, thường dùng cho các hệ thống có áp suất tương đối cao và nhiệt độ khoảng 100°C. Phù hợp với đường ống hơi, dầu, khí nén hoặc môi trường công nghiệp ổn định.

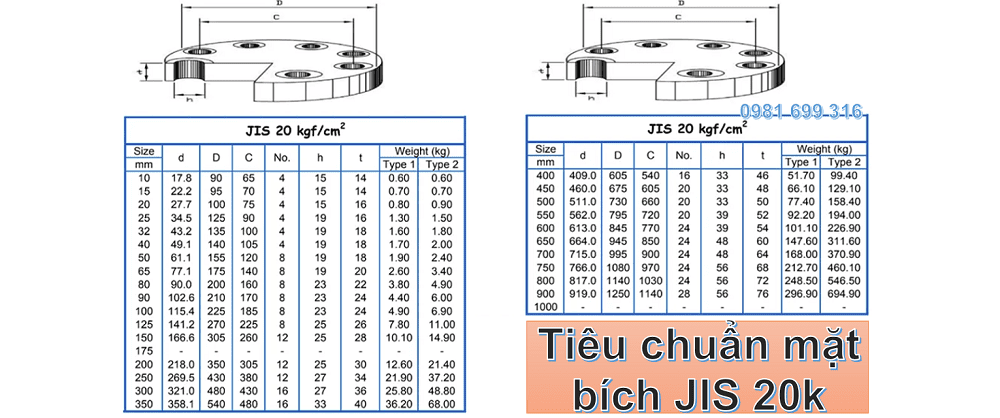

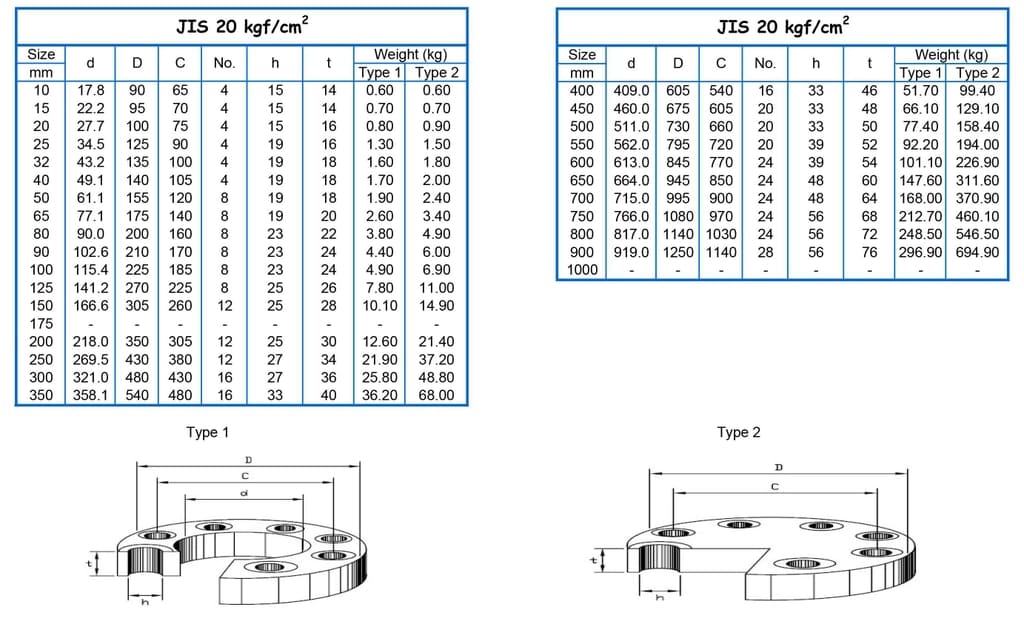

Tiêu Chuẩn Mặt Bích JIS 20K

Mặt bích JIS 20K chịu được áp suất làm việc lên đến 20 bar, phù hợp với các hệ thống áp suất và nhiệt độ cao như hơi quá nhiệt, khí nén công nghiệp, dầu nóng hoặc hóa chất đậm đặc. Đây là loại bích chịu lực cao, yêu cầu vật liệu và lắp đặt chính xác.

Lưu ý: Các thông số kỹ thuật trong bài viết được kiểm định và tính toán từ nguồn đáng tin cậy, tuy nhiên chỉ mang tính chất tham khảo và có thể thay đổi tùy vào từng ứng dụng thực tế.

Bảng so sánh JIS 5K – 10K – 16K – 20K

Kết luận:

• Mặt bích JIS 5K: Phù hợp cho các hệ thống áp lực thấp, thường dùng trong dân dụng, xử lý nước sạch hoặc đường ống nhỏ.

• Mặt bích JIS 10K: Là loại phổ biến nhất trên thị trường, cân bằng giữa độ bền và chi phí, ứng dụng trong đa số hệ thống công nghiệp, PCCC, HVAC.

• Mặt bích JIS 16K: Dành cho môi trường có áp suất trung bình – cao, thường thấy trong hệ thống dầu khí, nhà máy hóa chất.

• Mặt bích JIS 20K: Chuyên dùng cho các ngành công nghiệp nặng, chịu tải áp lực cao và môi trường khắc nghiệt, cần độ an toàn tuyệt đối.

👉 Khi lựa chọn, doanh nghiệp nên cân nhắc áp lực vận hành thực tế và chi phí đầu tư để chọn cấp bích JIS phù hợp nhất.

3. Các Loại Mặt Bích Inox JIS

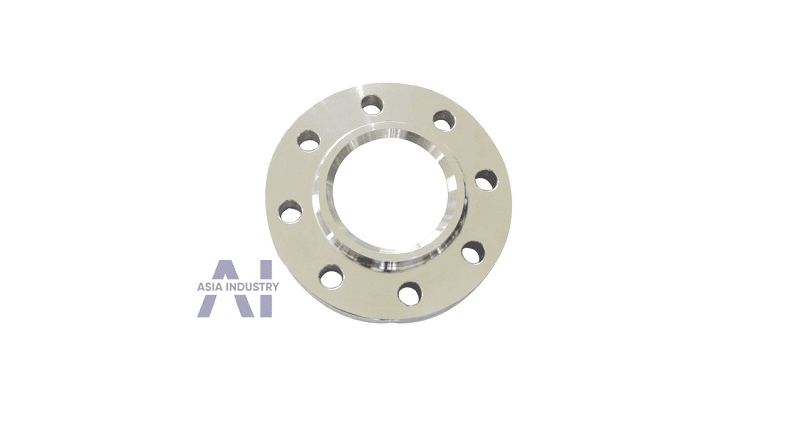

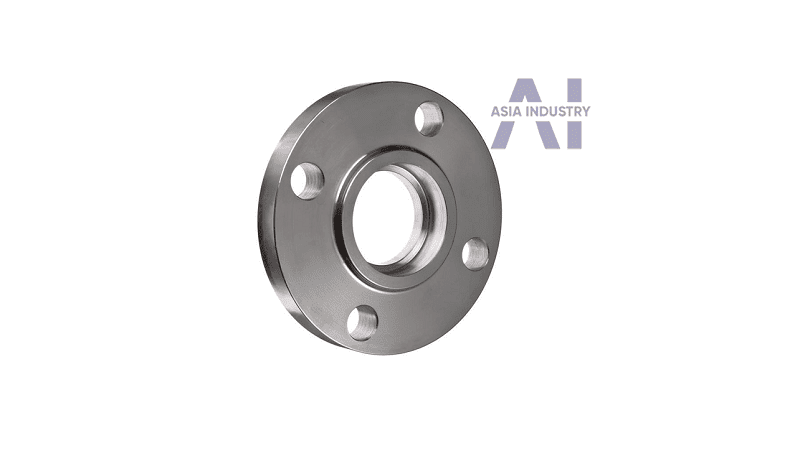

Trong tiêu chuẩn JIS (Japanese Industrial Standards), mặt bích inox được chia theo nhiều cấp áp lực như JIS 5K, JIS 10K, JIS 20K, JIS 40K… Trong đó, JIS 10K là loại thông dụng nhất, thường dùng trong hệ thống cấp thoát nước, xử lý khí, hơi và các ngành công nghiệp thông thường.

Các loại mặt bích inox JIS phổ biến gồm:

3.1. Mặt bích hàn cổ (Welding Neck – WN)

Có phần cổ thon dài, được hàn trực tiếp vào đường ống, giúp kết nối chắc chắn, chịu áp lực và nhiệt độ cao, hạn chế rò rỉ.

3.2. Mặt bích trượt (Slip On – SO)

Dễ lắp đặt nhờ cấu tạo cho phép trượt ống vào trong bích trước khi hàn. Loại này phù hợp cho hệ thống áp lực trung bình, tiết kiệm chi phí.

3.3. Mặt bích mù (Blind – BL)

Dạng đĩa đặc, không có lỗ, dùng để bịt kín đầu ống hoặc kiểm tra áp lực. Thường dùng trong bảo trì, thử nghiệm hệ thống.

3.4. Mặt bích ren (Threaded – TH)

Có ren bên trong, lắp trực tiếp với ống ren ngoài mà không cần hàn. Thường sử dụng cho hệ thống nhỏ, áp lực thấp hoặc nơi không tiện hàn.

3.5. Mặt bích hàn lồng (Socket Weld – SW)

Ống được đưa vào trong lỗ bích và hàn quanh mép ngoài. Loại này phù hợp với ống đường kính nhỏ, áp lực cao.

3.6. Mặt bích phẳng (Flat Face – FF)

Bề mặt phẳng, tiếp xúc toàn bộ với gioăng. Thường áp dụng cho hệ thống áp lực thấp, giúp hạn chế biến dạng khi siết bulong.

3.7. Mặt bích có gờ (Raised Face – RF)

Có phần gờ nhô lên tại bề mặt tiếp xúc với gioăng, giúp tăng độ kín khít. Đây là loại phổ biến trong công nghiệp, phù hợp với hệ thống áp lực cao và môi trường khắc nghiệt.

4. Chất Liệu, Phương Pháp Gia Công

Mặt bích JIS có thể được chế tạo từ nhiều chất liệu khác nhau, tùy theo môi trường và yêu cầu kỹ thuật của hệ thống. Đồng thời, phương pháp gia công cũng quyết định đến độ chính xác, độ bền và khả năng chịu áp lực của sản phẩm.

4.1 Chất Liệu

• Inox 304: có độ bền cơ học tốt, chống ăn mòn trong môi trường nước sạch, khí, thực phẩm. Được sử dụng phổ biến trong các ngành cấp thoát nước và chế biến thực phẩm.

• Inox 316: bổ sung thành phần molypden (Mo), giúp chống ăn mòn hóa chất, nước biển và môi trường khắc nghiệt. Phù hợp cho ngành dầu khí, hóa chất, dược phẩm, hàng hải.

• Thép cacbon: giá thành thấp, chịu lực cao, dễ gia công. Tuy nhiên dễ bị oxy hóa, thường phải mạ kẽm, sơn phủ hoặc dùng trong môi trường khô ráo.

👉 Khi lựa chọn chất liệu, cần cân nhắc chi phí – độ bền – môi trường sử dụng để đảm bảo an toàn và hiệu quả lâu dài.

4.2 Phương pháp gia công

• Đúc: áp dụng cho sản xuất số lượng lớn, chi phí hợp lý, chất lượng đồng đều.

• Tiện, cắt CNC: mang lại độ chính xác cao, bề mặt nhẵn mịn, đáp ứng yêu cầu kỹ thuật khắt khe của các ngành công nghiệp nặng.

• Kiểm tra chất lượng: mặt bích JIS thường được kiểm tra nghiêm ngặt về kích thước, độ dày, khả năng chịu áp lực, kèm theo chứng chỉ CO – CQ để đảm bảo đúng tiêu chuẩn quốc tế.

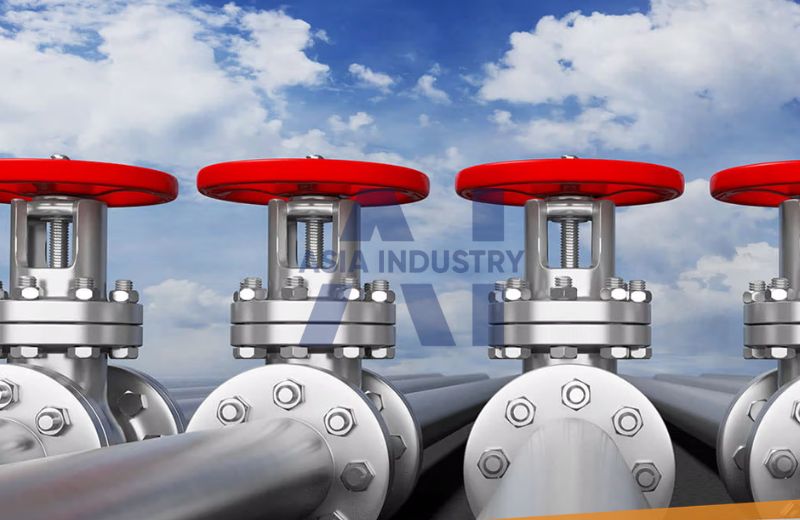

5. Ứng Dụng Của Mặt Bích JIS

Mặt bích JIS được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ tính đồng bộ, khả năng chịu áp lực tốt và dễ dàng lắp đặt – bảo trì. Một số ứng dụng điển hình gồm:

• Ngành cấp thoát nước: Dùng để kết nối ống, van, bơm, thiết bị xử lý nước thải và nước sạch. JIS 10K là loại phổ biến nhất trong hệ thống này.

• Ngành dầu khí & hóa chất: Mặt bích inox 316 JIS 10K – 20K được ưa chuộng nhờ khả năng chống ăn mòn, chịu được môi trường hóa chất, dung môi và dầu mỏ.

• Ngành thực phẩm & dược phẩm: Inox 304/316 được lựa chọn vì đảm bảo tiêu chuẩn vệ sinh, chống gỉ, không gây nhiễm bẩn trong quá trình sản xuất.

• Ngành HVAC (hệ thống điều hòa, thông gió, khí nén): Mặt bích JIS được dùng để kết nối ống gió, ống khí nén, đảm bảo kín khít và dễ bảo trì.

• Ngành đóng tàu & cảng biển: Mặt bích inox 316 chịu được môi trường muối biển, thường dùng trong hệ thống dẫn dầu, dẫn nước làm mát và các thiết bị trên tàu.

• Ngành năng lượng & nhiệt điện: Sử dụng mặt bích hàn cổ, hàn lồng hoặc mù để kết nối đường ống hơi, áp lực cao, nhiệt độ lớn.

6. Báo Giá Mặt Bích JIS Mới Nhất 2025

Lưu ý: Giá có thể thay đổi theo kích thước (DN), độ dày, số lượng đặt hàng và biến động thị trường. Vui lòng liên hệ hotline 0981 286 316 để được tư vấn và nhận báo giá chiết khấu tốt nhất.

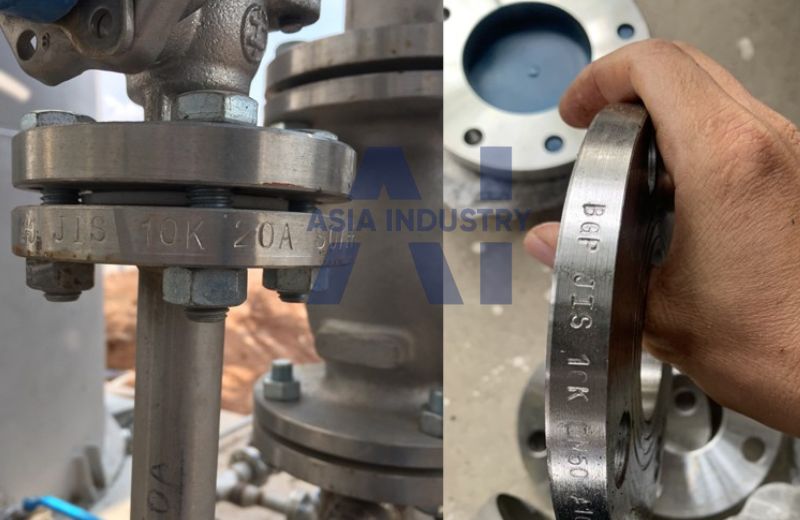

7. Cách Chọn Và Lắp Đặt Mặt Bích JIS Đúng Kỹ Thuật

Để hệ thống vận hành an toàn, hiệu quả và tránh rò rỉ, việc lựa chọn và lắp đặt mặt bích JIS cần tuân thủ đúng tiêu chuẩn kỹ thuật.

7.1 Cách chọn mặt bích JIS

• Xác định áp lực làm việc: Chọn đúng cấp JIS (5K, 10K, 20K, 40K) theo yêu cầu hệ thống.

• Chọn chất liệu:

  • Inox 304 cho môi trường nước sạch, thực phẩm.

  • Inox 316 cho môi trường hóa chất, nước biển, khắc nghiệt.

  • Thép cacbon cho môi trường khô, ít ăn mòn, chi phí tiết kiệm.

• Đo kích thước chính xác: Đường kính danh nghĩa (DN), độ dày bích, số lỗ và đường kính lỗ bulong.

• Loại bích theo kết cấu: Hàn cổ (WN), trượt (SO), mù (BL), ren (TH), hàn lồng (SW)… tùy vào vị trí và mục đích sử dụng.

• Kiểm tra chứng chỉ chất lượng: Ưu tiên sản phẩm có CO – CQ, nguồn gốc rõ ràng từ nhà cung cấp uy tín.

7.2 Hướng dẫn lắp đặt

• Chuẩn bị trước khi lắp: Vệ sinh bề mặt tiếp xúc, chọn đúng loại gioăng (FF, RF) phù hợp với mặt bích.

• Căn chỉnh: Đặt 2 mặt bích thẳng hàng, đảm bảo đồng tâm trước khi siết bulong.

• Siết bulong: Siết chéo theo hình sao hoặc đường chéo đối xứng, tăng lực từ từ để tránh cong vênh.

• Kiểm tra kín khít: Sau khi lắp đặt, tiến hành thử áp lực để kiểm tra rò rỉ.

• Bảo trì định kỳ: Kiểm tra bulong, gioăng, thay thế khi có dấu hiệu mài mòn để kéo dài tuổi thọ hệ thống.

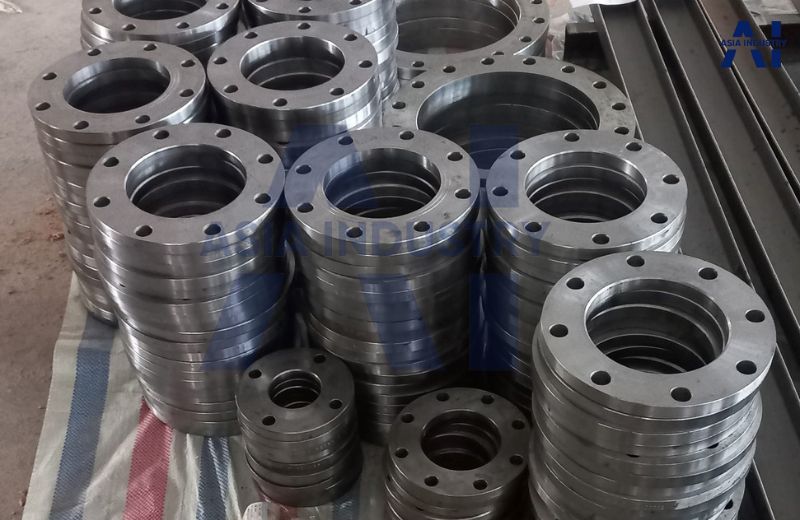

Mua Mặt Bích JIS Ở Đâu Uy Tín?

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư công nghiệp, Asia Industry là đơn vị chuyên cung cấp mặt bích JIS các loại (5K, 10K, 16K, 20K) với chất lượng đạt chuẩn, đầy đủ chứng chỉ CO, CQ.

Chúng tôi cam kết:

• Hàng luôn có sẵn, đa dạng kích thước
• Giá cả cạnh tranh, báo giá nhanh
• Giao hàng toàn quốc, đúng tiến độ
• Hỗ trợ tư vấn kỹ thuật tận tâm

Liên hệ ngay để được tư vấn và nhận báo giá mặt bích JIS mới nhất từ Asia Industry:

📍 Địa chỉ: 934 Bạch Đằng, Thanh Lương, Hai Bà Trưng, Hà Nội

📞 Hotline tư vấn kỹ thuật: 0981 286 316

✉️ Email hỗ trợ: vattuasia@gmail.com

🌐 Website: https://inoxsteel.vn

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về tiêu chuẩn mặt bích JIS và lựa chọn được sản phẩm phù hợp với nhu cầu. Nếu cần tư vấn thêm hoặc nhận báo giá nhanh, đừng ngần ngại liên hệ với Asia Industry.
