Mặt bích inox là linh kiện quan trọng trong hệ thống đường ống công nghiệp, đảm bảo kết nối chắc chắn và vận hành hiệu quả. Tại Asia Industry, chúng tôi cung cấp mặt bích theo tiêu chuẩn JIS, DIN, ANSI, BS với đa dạng kích thước, luôn có sẵn kho, đáp ứng nhanh mọi yêu cầu thi công. Bài viết dưới đây sẽ cung cấp thông tin chi tiết về mặt bích inox, các loại và ứng dụng, giúp bạn lựa chọn giải pháp phù hợp cho công trình của mình.

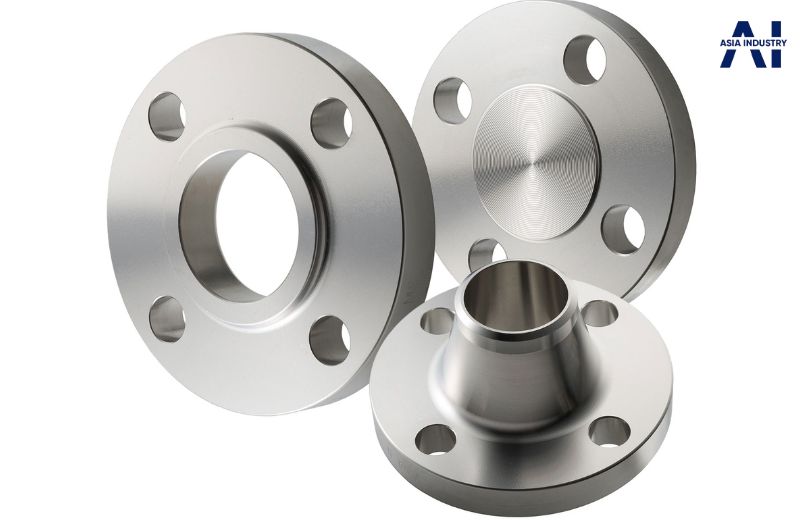

1. Mặt Bích Inox Là Gì?

Mặt bích inox là phụ kiện cơ khí được dùng để kết nối các đoạn ống, van, bơm hoặc thiết bị trong hệ thống đường ống. Sản phẩm được chế tạo từ thép không gỉ (inox 201, 304, 316), có khả năng chống ăn mòn, chịu nhiệt, chịu áp lực tốt, giúp hệ thống vận hành an toàn và bền bỉ.

Trên thị trường hiện nay, mặt bích inox được sản xuất với kích thước đa dạng từ DN15 – DN1000. Các loại phổ biến gồm: mặt bích rỗng, mặt bích hàn, mặt bích hàn cổ, mặt bích cổ lồng…, đáp ứng nhiều nhu cầu lắp đặt khác nhau.

Đặc biệt, sản phẩm được chế tạo theo nhiều tiêu chuẩn quốc tế như BS, ANSI, DIN, JIS (10K, 20K, 25K), giúp dễ dàng kết nối với các hệ thống ống trong dân dụng và công nghiệp: từ dầu khí, hóa chất, thực phẩm, cấp thoát nước đến dược phẩm.

2. Ưu Điểm Của Mặt Bích Inox

So với các loại mặt bích làm từ thép thường, gang hoặc nhựa, mặt bích inox sở hữu nhiều ưu điểm vượt trội:

+ Khả năng chống ăn mòn cao: Inox (đặc biệt là inox 304, inox 316) có chứa thành phần Cr, Ni, Mo giúp chống rỉ sét, chống oxy hóa tốt trong môi trường nước, hơi, dầu và cả hóa chất.

+ Chịu nhiệt, chịu áp lực tốt: Mặt bích inox có thể làm việc trong điều kiện áp suất cao và nhiệt độ khắc nghiệt, đảm bảo hệ thống vận hành an toàn, bền bỉ.

+ Độ bền cơ học vượt trội: Với kết cấu cứng chắc, bề mặt gia công chính xác, mặt bích inox ít bị biến dạng, gãy vỡ khi chịu tải trọng hoặc va đập.

+ Tính thẩm mỹ cao: Bề mặt sáng bóng, ít bám bẩn, dễ vệ sinh, phù hợp cả trong các ngành yêu cầu độ sạch cao như thực phẩm, y dược, đồ uống.

+ Đa dạng chủng loại – dễ dàng lắp đặt: Sản phẩm được sản xuất theo nhiều tiêu chuẩn (JIS, DIN, ANSI, BS) và nhiều dạng khác nhau (mặt bích hàn, ren, rỗng, mù…), giúp người dùng dễ lựa chọn theo nhu cầu thực tế.

+ Tuổi thọ lâu dài – tiết kiệm chi phí: Nhờ độ bền cao, ít hư hỏng và dễ bảo trì, mặt bích inox giúp giảm chi phí thay thế, bảo dưỡng trong suốt vòng đời sử dụng.

👉 Chính nhờ những ưu điểm này, mặt bích inox ngày càng được ứng dụng rộng rãi trong dầu khí, hóa chất, xử lý nước, thực phẩm – đồ uống, và nhiều ngành công nghiệp khác.

3. Phân Loại Mặt Bích Inox

Mặt bích inox được phân loại dựa trên kiểu kết nối, tiêu chuẩn kỹ thuật và chất liệu inox. Mỗi loại đáp ứng các yêu cầu riêng về ứng dụng, độ bền và môi trường làm việc khác nhau.

3.1 Phân Loại Theo Kiểu Kết Nối

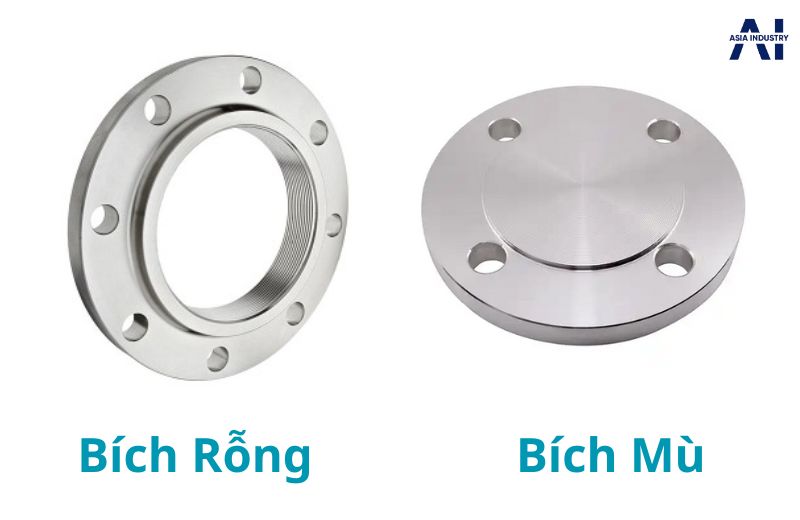

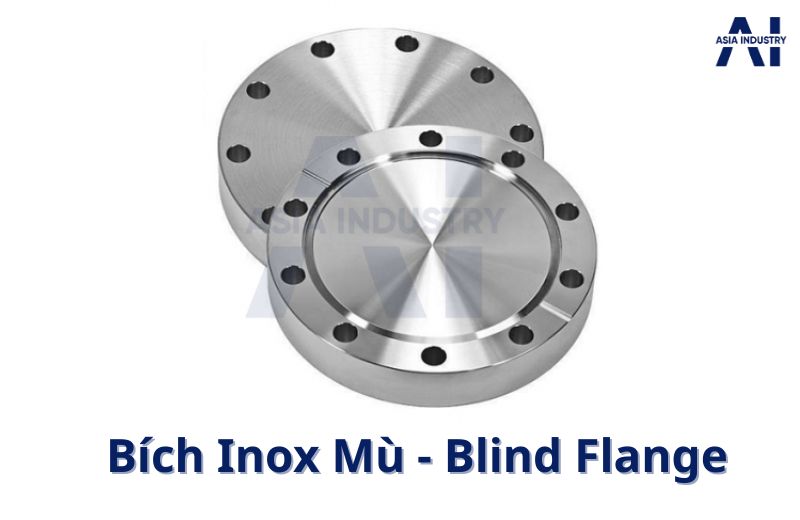

3.1.1 Mặt Bích Inox mù – Blind Flange

Mặt bích inox mù (mặt bích đặc) là loại mặt bích không có lỗ thông tâm, thường được dùng để bịt kín đầu ống, đầu van hoặc thiết bị trong hệ thống. Nhờ cấu tạo đặc biệt, sản phẩm giúp ngăn dòng chảy, thuận tiện khi cần bảo trì, kiểm tra áp lực hoặc mở rộng hệ thống sau này.

Loại mặt bích này được sản xuất từ inox 304, 316 với khả năng chịu ăn mòn và áp suất cao, thích hợp cho các ngành: hóa chất, dầu khí, thực phẩm, cấp thoát nước. Đây là lựa chọn tối ưu khi cần đảm bảo độ kín khít tuyệt đối và an toàn vận hành.

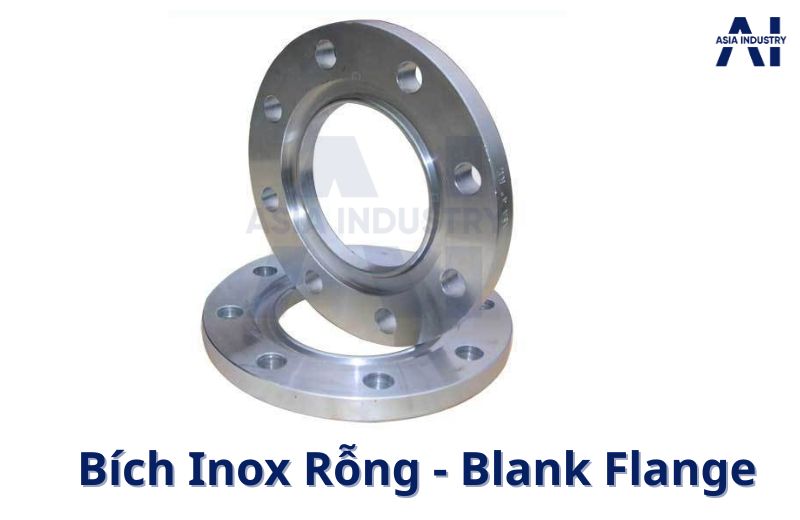

3.1.2 Mặt Bích Inox rỗng – Blank Flange

Mặt bích inox rỗng là loại bích được gia công một lỗ tròn ở vị trí trung tâm, cho phép ống hoặc dòng chất lỏng đi qua. Kích thước và hình dạng lỗ này sẽ thay đổi tùy theo size DN và kiểu thiết kế, giúp mặt bích đáp ứng linh hoạt nhiều hệ thống đường ống khác nhau.

Trên vòng bích còn được khoan các lỗ bu-lông theo tiêu chuẩn quốc tế như JIS, DIN, ANSI, BS, đảm bảo độ chính xác cao khi liên kết, hạn chế rò rỉ và tăng độ bền chắc của mối nối. Nhờ ưu điểm này, mặt bích inox rỗng 304 – 316 được ứng dụng rộng rãi trong dầu khí, hóa chất, cấp thoát nước, thực phẩm – đồ uống.

Một số dạng mặt bích inox rỗng phổ biến gồm:

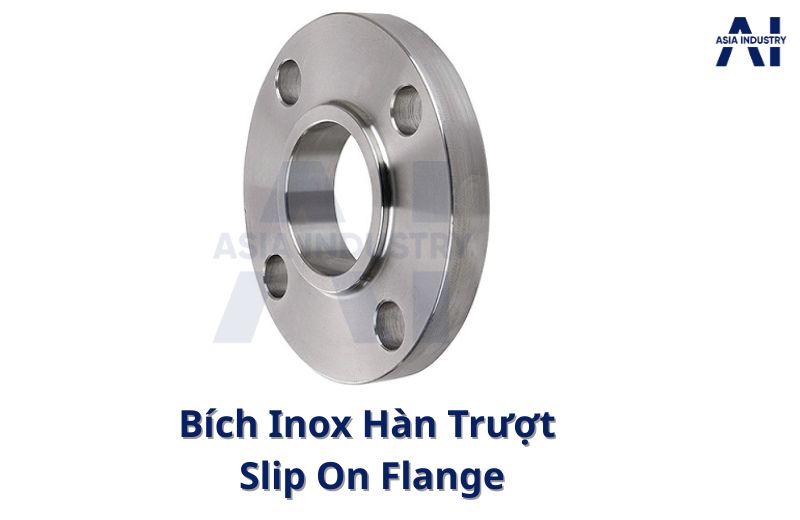

Mặt bích inox hàn trượt (Slip On Flange)

Là loại mặt bích có đường kính trong lớn hơn đường kính ống, cho phép ống luồn xuyên qua bích trước khi hàn cố định. Thiết kế này giúp việc căn chỉnh và lắp đặt đơn giản hơn so với các loại bích khác, đồng thời tiết kiệm thời gian thi công.

👉Đây là loại mặt bích inox phổ biến nhất trên thị trường hiện nay, phù hợp cho cả công trình dân dụng và công nghiệp.

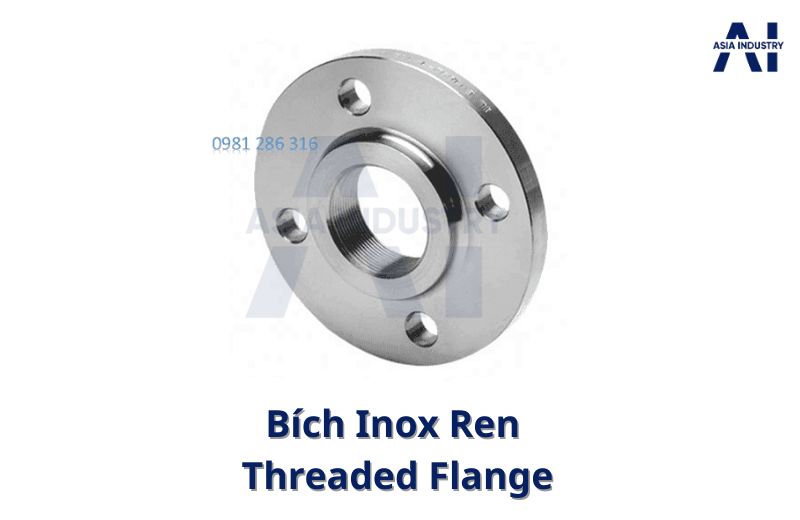

Mặt bích inox ren (Threaded Flange)

Là loại mặt bích được gia công ren bên trong lỗ tâm, cho phép vặn trực tiếp với ống ren ngoài mà không cần hàn. Ưu điểm lớn nhất của thiết kế này là dễ lắp đặt và tháo rời, đặc biệt hữu ích trong các hệ thống thường xuyên bảo trì hoặc không thể sử dụng phương pháp hàn.

Mặt bích ren inox 304, 316 thường được ứng dụng trong các hệ thống áp lực thấp đến trung bình, chẳng hạn như đường ống dẫn nước, khí nén, dầu nhẹ, hơi hoặc trong ngành thực phẩm – đồ uống. Với khả năng chống ăn mòn và độ kín khít tốt, loại bích này mang lại giải pháp kết nối linh hoạt, tiết kiệm chi phí cho nhiều công trình.

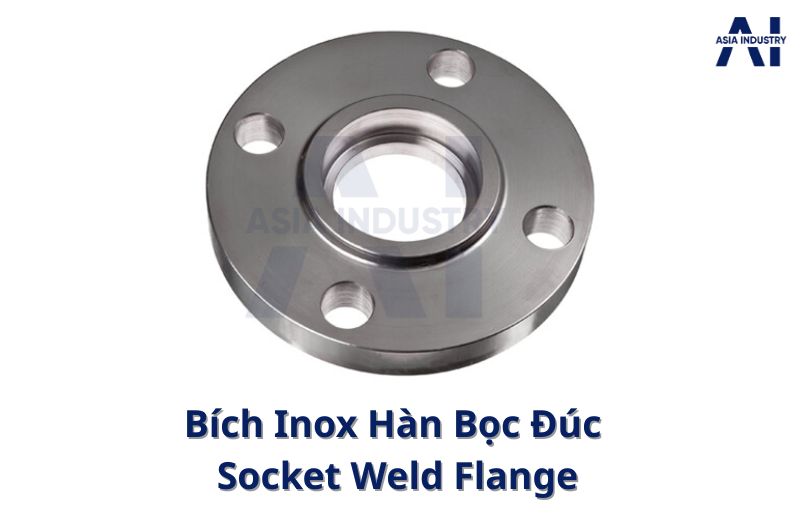

Mặt bích inox hàn bọc đúc (Socket Weld Flange)

Là loại mặt bích có khoang rỗng bên trong để ống được đưa vào, sau đó được hàn cố định tại cổ bích. Nhờ thiết kế này, bề mặt trong của ống và bích thẳng hàng với nhau, giúp giảm tổn thất áp lực, hạn chế rò rỉ và tăng độ bền mối nối.

Loại bích này thường được chế tạo từ inox 304, 316 với khả năng chịu áp lực cao, chống ăn mòn tốt, rất thích hợp trong các hệ thống đường ống hơi, khí nén, hóa chất và dầu khí. Ưu điểm nổi bật của mặt bích hàn bọc đúc là độ kín khít cao và độ bền lâu dài, phù hợp với những công trình yêu cầu kỹ thuật khắt khe.

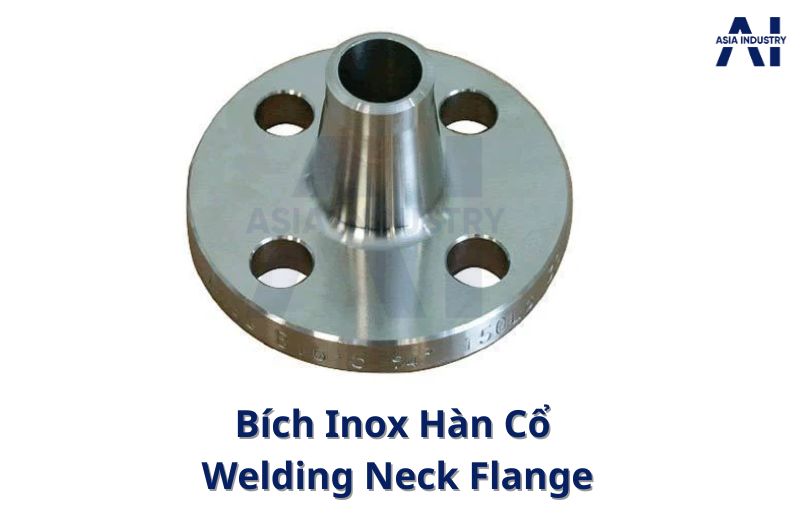

Mặt bích inox hàn cổ (Welding Neck Flange)

 Có đặc điểm dễ nhận biết là phần cổ dài thuôn dần để hàn trực tiếp với ống. Thiết kế này giúp phân bổ ứng suất đều lên toàn bộ mối nối, tăng khả năng chịu áp lực và nhiệt độ cao, đồng thời đảm bảo độ bền chắc vượt trội so với các loại mặt bích khác.

Loại bích này thường được sản xuất từ inox 304, inox 316 và sử dụng trong những hệ thống đường ống áp lực lớn, nhiệt độ cao hoặc môi trường khắc nghiệt như: dầu khí, hóa chất, năng lượng, nồi hơi. Nhờ tính kín khít và độ bền cơ học cao, mặt bích hàn cổ luôn là lựa chọn ưu tiên cho các công trình yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt và độ an toàn tuyệt đối.

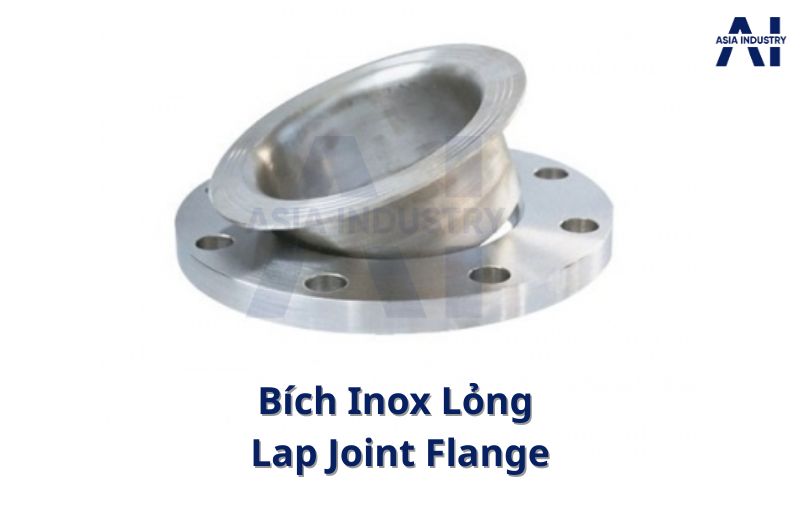

Mặt bích inox lỏng (Lap Joint Flange)

 Còn được gọi là mặt bích lồng hay mặt bích cổ xoay, là loại bích rời, không hàn cố định trực tiếp với ống. Thay vào đó, nó kết hợp với một đoạn ống loe (Stub End) để tạo liên kết. Đặc điểm này giúp mặt bích có thể xoay tự do quanh ống, thuận tiện trong việc căn chỉnh lỗ bu lông khi lắp đặt.

Loại bích này thường được sử dụng cho các hệ thống đường ống cần tháo lắp thường xuyên hoặc những công trình có không gian hạn chế, giúp tiết kiệm chi phí và thời gian bảo trì. Nhờ kết cấu linh hoạt, mặt bích lỏng được ưa chuộng trong nhiều ngành công nghiệp như thực phẩm, dược phẩm, hóa chất, nơi yêu cầu độ vệ sinh cao và dễ dàng vệ sinh thiết bị.

3.2 Phân Loại Theo Chất Liệu

Mặt bích inox được làm từ các loại thép không gỉ khác nhau, mỗi loại phù hợp với môi trường và yêu cầu kỹ thuật riêng:

3.2.1 Mặt Bích Inox 201

Mặt bích inox 201 được sản xuất từ thép không gỉ chứa hàm lượng Niken thấp và Mangan cao nhằm giảm giá thành so với inox 304. Nhờ đó, loại bích này có độ cứng và khả năng chịu lực cơ học tốt, bề mặt sáng bóng, thích hợp cho các hệ thống ống dẫn trong môi trường ít chịu tác động ăn mòn.

Tuy nhiên, so với inox 304 hay 316, mặt bích inox 201 có khả năng chống gỉ sét kém hơn, dễ bị oxy hóa trong môi trường ẩm ướt hoặc có hóa chất. Vì vậy, loại bích này thường được ứng dụng trong các hệ thống dân dụng, nội thất, cấp thoát nước thông thường hoặc những nơi không tiếp xúc trực tiếp với axit, muối, hóa chất mạnh.

3.2.2 Mặt Bích Inox 304

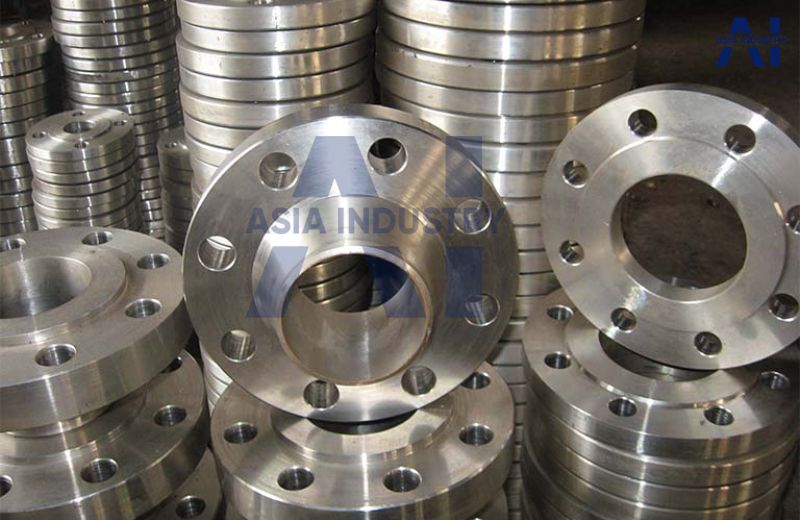

Mặt bích inox 304 là loại phổ biến nhất hiện nay nhờ sự cân bằng giữa giá thành, độ bền và khả năng chống ăn mòn. Với thành phần chứa khoảng 8–10,5% Niken và 18–20% Crom, inox 304 có khả năng chống gỉ tốt trong nhiều điều kiện môi trường, đồng thời vẫn giữ được độ dẻo và dễ gia công.

Đặc biệt, loại mặt bích này đáp ứng tiêu chuẩn an toàn vệ sinh, không làm thay đổi chất lượng nước hay thực phẩm, nên được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước sạch, chế biến thực phẩm, dược phẩm, trang trí nội thất và cơ khí dân dụng.

Nhờ độ bền cao, dễ hàn và khả năng thích nghi với nhiều tiêu chuẩn mặt bích (BS, DIN, JIS, ANSI), inox 304 luôn là lựa chọn ưu tiên cho cả công trình dân dụng và công nghiệp.

3.2.3 Mặt Bích Inox 316

Mặt bích inox 316 là dòng mặt bích cao cấp được chế tạo từ thép không gỉ chứa thành phần Molypden (Mo), giúp tăng khả năng chống ăn mòn vượt trội so với inox 304, đặc biệt trong các môi trường nước biển, axit, kiềm và hóa chất công nghiệp.

So với các loại inox thông thường, mặt bích inox 316 có độ bền cơ học và khả năng chịu lực cao, chống gỉ sét hiệu quả, cho tuổi thọ sử dụng vượt trội, giúp giảm chi phí bảo trì và đảm bảo hiệu suất vận hành ổn định lâu dài. Đây là lựa chọn lý tưởng cho những hệ thống yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt.

Nhờ những ưu điểm này, mặt bích inox 316 được ứng dụng rộng rãi trong ngành dầu khí, hóa chất, thực phẩm và hàng hải, nơi mà các dòng inox 201 hoặc inox 304 không đáp ứng được yêu cầu khắt khe về độ bền và khả năng chống chịu.

3.3 Phân Loại Theo Tiêu Chuẩn

Mặt bích inox sản xuất theo nhiều tiêu chuẩn quốc tế, quy định kích thước, độ dày, số lỗ bulong và áp lực làm việc. Dưới đây là 4 tiêu chuẩn phổ biến nhất:

3.3.1 Tiêu chuẩn JIS (Nhật Bản)

Mặt bích inox JIS được sản xuất theo tiêu chuẩn Japanese Industrial Standard, phổ biến tại châu Á và Việt Nam. Loại này có nhiều cấp áp lực như JIS 5K, 10K, 16K, 20K, 30K, đáp ứng nhu cầu từ dân dụng đến công nghiệp.

Ưu điểm: Kích thước chuẩn xác, dễ tìm phụ kiện thay thế, giá thành hợp lý.

Ứng dụng: Hệ thống cấp thoát nước, HVAC, công trình hạ tầng, và một số ngành công nghiệp nhẹ.

3.3.2 Tiêu chuẩn DIN (Châu Âu)

Tiêu chuẩn DIN (Deutsches Institut fur Normung) được áp dụng rộng rãi tại châu Âu, chú trọng vào độ chính xác kỹ thuật cao.

Phân loại áp lực: PN6, PN10, PN16, PN25, PN40.

Ưu điểm: Độ bền cơ học cao, độ kín khít tốt, thích hợp cho môi trường làm việc khắt khe.

Ứng dụng: Công nghiệp hóa chất, năng lượng, nhà máy sản xuất, và hệ thống áp lực trung bình – cao.

3.3.3 Tiêu chuẩn ANSI/ASME (Mỹ)

Tiêu chuẩn ANSI/ASME B16.5 là một trong những hệ tiêu chuẩn mặt bích phổ biến nhất toàn cầu.

Phân loại theo Class: 150, 300, 600, 900, 1500, 2500.

Ưu điểm: Đáp ứng được áp lực và nhiệt độ rất cao, tính an toàn cao, được chấp nhận rộng rãi trong các dự án quốc tế.

Ứng dụng: Ngành dầu khí, hóa chất, năng lượng, hệ thống công nghiệp nặng.

3.3.4 Tiêu chuẩn BS (Anh)

Tiêu chuẩn BS (British Standard) được sử dụng nhiều tại Anh và các quốc gia thuộc khối Commonwealth.

Phân loại áp lực: PN6, PN10, PN16, PN25, PN40 (tương tự DIN).

Ưu điểm: Dễ đồng bộ với các thiết bị châu Âu, chất lượng ổn định.

Ứng dụng: Các hệ thống công nghiệp, nhà máy xử lý nước, cấp thoát nước và cơ sở hạ tầng.

4. Bảng Tra Kích Thước Tiêu Chuẩn Mặt Bích Inox BS, DIN, JIS, ANSI

4.1 Bảng Tra Tiêu Chuẩn Mặt Bích BS

Bảng tra kích thước mặt bích inox BS 4504 PN6 – Áp lực 6 bar

Size (DN)	A (mm)	C1 (mm)	C2 (mm)	G (mm)	X (mm)	Số lỗ	I (mm)	J (mm)	Bu lông	B (mm)
10	75	12	12	35	2	4	11	50	M10	18.0
15	80	12	12	40	2	4	11	55	M10	22.0
20	90	14	14	50	2	4	11	65	M10	27.5
25	100	14	14	60	2	4	11	75	M10	34.5
32	120	16	14	70	2	4	14	90	M12	43.5
40	130	16	14	80	3	4	14	100	M12	49.5
50	140	16	14	90	3	4	14	110	M12	61.5
65	160	16	14	110	3	4	14	130	M12	77.5
80	190	18	16	128	3	4	18	150	M16	90.5
100	210	18	16	148	3	4	18	170	M16	116.0
125	240	20	18	178	3	8	18	200	M16	141.5
150	265	20	18	202	3	8	18	225	M16	170.5
200	320	22	20	258	3	8	18	280	M16	221.5
250	375	24	22	312	3	12	18	335	M16	276.5
300	440	24	22	365	4	12	22	395	M20	327.5
350	490	26	22	415	4	12	22	445	M20	359.5
400	540	28	22	465	4	16	22	495	M20	411.0
450	595	30	24	520	4	16	22	550	M20	462.0
500	645	30	24	570	4	20	22	600	M20	513.5
600	755	32	34	670	5	20	26	705	M24	616.5

Bảng tra kích thước mặt bích inox BS 4504 PN10 – Áp lực 10 bar

Size	A (mm)	C1	C2	G	X	No.	I	J	B	Bolting
DN10	90	14	14	40	2	4	14	60	18.0	M12
DN15	95	14	14	45	2	4	14	65	22.0	M12
DN20	105	16	16	58	2	4	14	75	27.5	M12
DN25	115	16	16	68	2	4	14	85	34.5	M12
DN32	140	18	16	78	2	4	18	100	43.5	M16
DN40	150	18	16	88	3	4	18	110	49.5	M16
DN50	165	20	18	102	3	4	18	125	61.5	M16
DN65	185	20	18	122	3	4/8	18	145	77.5	M16
DN80	200	20	20	138	3	8	18	160	90.5	M16
DN100	220	22	20	162	3	8	18	180	116.0	M16
DN125	250	22	22	188	3	8	18	210	141.5	M16
DN150	285	24	22	212	3	8	22	240	170.5	M20
DN200	340	24	24	268	3	8	22	295	221.5	M20
DN250	395	26	26	320	3	12	22	350	276.5	M20
DN300	445	28	26	370	4	12	22	400	327.5	M20
DN350	505	28	26	430	4	16	22	460	359.5	M20
DN400	565	32	26	482	4	16	26	515	411.0	M24
DN450	615	36	28	532	4	20	26	565	462.0	M24
DN500	670	38	28	585	4	20	26	620	513.5	M24
DN600	780	42	34	685	5	20	30	725	616.5	M27
DN700	895	–	38	800	5	24	30	840	–	M27
DN800	1015	–	42	905	5	24	33	950	–	M30
DN900	1230	–	46	1005	5	28	33	1050	–	M30
DN1000	1455	–	52	1110	5	28	36	1160	–	M33
DN1200	1675	–	60	1330	5	32	39	1380	–	M36
DN1400	1915	–	–	1535	5	36	42	1590	–	M39
DN1600	2115	–	–	1760	5	40	48	1820	–	M45
DN1800	2325	–	–	1960	5	44	48	2020	–	M45
DN2000	2550	–	–	2170	5	48	48	2230	–	M45

Bảng tra kích thước mặt bích inox BS 4504 PN16 – áp lực 16 bar

Size	A (mm)	C1	C2	G	X	No.	I	J	B	Bolting
DN10	90	14	14	40	2	4	14	60	18.0	M12
DN15	95	14	14	45	2	4	14	65	22.0	M12
DN20	105	16	16	58	2	4	14	75	27.5	M12
DN25	115	16	16	68	2	4	14	85	34.5	M12
DN32	140	18	16	78	2	4	18	100	43.5	M16
DN40	150	18	16	88	3	4	18	110	49.5	M16
DN50	165	20	18	102	3	4	18	125	61.5	M16
DN65	185	20	18	122	3	4/8	18	145	77.5	M16
DN80	200	20	20	138	3	8	18	160	90.5	M16
DN100	220	22	20	162	3	8	18	180	116.0	M16
DN125	250	22	22	188	3	8	18	210	141.5	M16
DN150	285	24	22	212	3	8	22	240	170.5	M20
DN200	340	26	24	268	3	12	22	295	221.5	M20
DN250	405	29	26	320	3	12	26	355	276.5	M24
DN300	460	32	28	378	4	12	26	410	327.5	M24
DN350	520	35	30	438	4	16	26	470	359.5	M24
DN400	580	38	32	490	4	16	30	525	411.0	M27
DN450	640	42	36	550	4	20	30	585	462.0	M27
DN500	715	46	36	610	4	20	33	650	513.5	M30
DN600	840	52	44	725	5	20	36	770	616.5	M33
DN700	910	60	48	795	5	24	36	840	–	M33
DN800	1025	68	52	900	5	24	39	950	–	M36
DN900	1125	76	58	1000	5	28	39	1050	–	M36
DN1000	1255	84	64	1115	5	28	42	1170	–	M39
DN1200	1485	98	76	1330	5	32	48	1390	–	M45
DN1400	1685	–	–	1530	5	36	48	1590	–	M45
DN1600	1930	–	–	1750	5	40	56	1820	–	M52
DN1800	2130	–	–	1950	5	44	56	2020	–	M52
DN2000	2435	–	–	2150	5	48	62	2230	–	M56

Bảng tra kích thước mặt bích inox BS 4504 PN25 – Áp lực 25 bar

Size	A (mm)	C1	C2	G	X	No.	I	J	B	Bolting
DN10	90	14	16	40	2	4	14	60	18.0	M12
DN15	95	14	16	45	2	4	14	65	22.0	M12
DN20	105	16	18	58	2	4	14	75	27.5	M12
DN25	115	16	18	68	2	4	14	85	34.5	M12
DN32	140	18	18	78	2	4	18	100	43.5	M16
DN40	150	18	18	88	3	4	18	110	49.5	M16
DN50	165	20	20	102	3	4	18	125	61.5	M16
DN65	185	22	22	122	3	8	18	145	77.5	M16
DN80	200	24	24	138	3	8	18	160	90.5	M16
DN100	235	26	24	162	3	8	22	190	116.0	M20
DN125	270	28	26	188	3	8	26	220	141.5	M24
DN150	300	30	28	218	3	8	26	250	170.5	M24
DN200	360	32	30	278	3	12	26	310	221.5	M24
DN250	425	35	32	335	3	12	30	370	276.5	M27
DN300	485	38	34	395	4	16	30	430	327.5	M27
DN350	555	42	38	450	4	16	33	490	359.5	M30
DN400	620	46	40	505	4	16	36	550	411.0	M33
DN450	670	50	44	555	4	20	36	600	462.0	M33
DN500	730	56	45	615	4	20	36	660	513.5	M33
DN600	845	58	54	720	5	20	39	770	616.5	M36
DN700	960	–	–	820	5	24	42	875	–	M39
DN800	1085	–	–	930	5	24	48	990	–	M45
DN900	1185	–	–	1030	5	28	48	1090	–	M45
DN1000	1320	–	–	1140	5	28	56	1210	–	M52
DN1200	1530	–	–	1350	5	32	56	1420	–	M52
DN1400	1755	–	–	1560	5	36	62	1640	–	M56
DN1600	1975	–	–	1780	5	40	62	1860	–	M56
DN1800	2185	–	–	1985	5	44	70	2070	–	M64
DN2000	2425	–	–	2210	5	48	70	2300

Bảng tra kích thước mặt bích inox BS 4504 PN40 – Áp lực 40 bar

Size (DN)	A	C1	C2	G	X	Số lỗ (No.)	I	J	Bu lông (B)
DN10	90	14	16	40	2	4	14	60	M12
DN15	95	14	16	45	2	4	14	65	M12
DN20	105	16	18	58	2	4	14	75	M12
DN25	115	16	18	68	2	4	14	85	M12
DN32	140	18	18	78	2	4	18	100	M16
DN40	150	18	18	88	3	4	18	110	M16
DN50	165	20	20	102	3	4	18	125	M16
DN65	185	22	22	122	3	8	18	145	M16
DN80	200	24	24	138	3	8	18	160	M16
DN100	235	26	24	162	3	8	22	190	M20
DN125	270	28	26	188	3	8	26	220	M24
DN150	300	30	28	218	3	8	26	250	M24
DN200	375	36	36	285	3	12	30	320	M27
DN250	450	42	38	345	3	12	33	385	M30
DN300	515	48	42	410	4	16	33	450	M30
DN350	580	54	46	465	4	16	36	510	M33
DN400	660	60	50	535	4	16	39	585	M36
DN450	685	66	54	560	4	20	39	610	M36
DN500	755	72	56	615	4	20	42	670	M39
DN600	890	84	70	735	5	20	48	795	M45

Ghi chú:

• BS 4504 là tiêu chuẩn mặt bích phổ biến của Anh (British Standard), áp dụng rộng rãi trong hệ thống đường ống nước, PCCC, hơi, dầu khí và công nghiệp chế tạo.
• PN16 là loại được sử dụng phổ biến nhất trong các hệ thống nước, HVAC và công nghiệp nhẹ.

Lưu ý: Thông số trong bảng mang tính tham khảo, có thể thay đổi tùy theo nhà sản xuất hoặc tiêu chuẩn gia công.

4.2 Bảng Tra Tiêu Chuẩn Mặt Bích JIS

Bảng tra kích thước mặt bích inox JIS 5K – Áp suất làm việc 5 bar

DN	d (mm)	D (mm)	C (mm)	Số lỗ	h (mm)	t (mm)	Trọng lượng mặt bích rỗng (kg)	Mặt bích mù (kg)
DN10	17.8	75	55	4	12	9	0.27	0.30
DN15	22.2	80	60	4	12	9	0.30	0.40
DN20	27.7	85	65	4	12	10	0.37	0.50
DN25	34.5	95	75	4	12	10	0.45	0.60
DN32	43.2	115	90	4	15	12	0.78	0.90
DN40	49.1	120	95	4	15	12	0.83	1.00
DN50	61.1	130	105	4	15	14	1.07	1.40
DN65	77.1	155	130	4	15	14	1.49	2.00
DN80	90.0	180	145	4	19	14	1.99	2.70
DN100	115.4	200	165	8	19	16	2.39	3.70
DN125	141.2	235	200	8	19	16	3.23	5.20
DN150	166.6	265	230	8	19	18	4.41	7.50
DN200	218.0	320	280	8	23	20	6.33	12.20
DN250	269.5	385	345	12	23	22	9.45	19.30
DN300	321.0	430	390	12	23	22	10.30	24.30
DN350	358.1	480	435	12	25	24	14.00	33.20
DN400	409.0	540	495	16	25	24	16.90	41.90
DN450	460.0	605	555	16	25	24	21.60	53.00
DN500	511.0	655	605	20	25	24	23.10	61.90
DN550	562.0	720	665	20	27	26	30.30	81.20
DN600	613.0	770	715	20	27	26	32.70	93.20
DN650	664.0	825	770	24	27	26	35.90	106.90
DN700	715.0	875	820	24	27	26	38.20	120.60
DN750	766.0	945	880	24	33	28	48.70	150.50
DN800	817.0	995	930	24	33	28	51.60	167.40
DN900	919.0	1095	1030	24	33	30	61.10	218.10
DN1000	1021.0	1195	1130	28	33	32	70.50	277.30

Bảng tra kích thước mặt bích inox JIS 10K – Áp suất làm việc 10 bar

DN	d (mm)	D (mm)	C (mm)	Số lỗ (No.)	h (mm)	t (mm)	Trọng lượng (kg) – Mặt bích rỗng	Trọng lượng (kg) – Mặt bích mù
DN10	17.8	90	65	4	15	12	0.52	0.54
DN15	22.2	95	70	4	15	12	0.57	0.61
DN20	27.7	100	75	4	15	14	0.73	0.79
DN25	34.5	125	90	4	19	14	1.13	1.24
DN32	43.2	135	100	4	19	16	1.48	1.66
DN40	49.1	140	105	4	19	16	1.56	1.81
DN50	61.1	155	120	4	19	16	1.88	2.23
DN65	77.1	175	140	4	19	18	2.60	3.24
DN80	90.0	185	150	8	19	18	2.61	3.50
DN100	115.4	210	175	8	19	18	3.14	4.60
DN125	141.2	250	210	8	23	20	4.77	7.30
DN150	166.6	280	240	8	23	22	6.34	10.10
DN200	218.0	330	290	12	23	22	7.53	14.00
DN250	269.5	400	355	12	25	24	11.80	22.70
DN300	321.0	445	400	16	25	24	13.50	29.50
DN350	358.1	490	445	16	25	26	16.40	37.10
DN400	409.0	560	510	16	27	28	23.00	52.50
DN450	460.0	620	565	20	27	30	29.50	68.80
DN500	511.0	675	620	20	27	30	33.50	82.10
DN550	562.0	745	680	20	33	32	43.10	105.80
DN600	613.0	795	730	24	33	32	45.70	120.20
DN650	664.0	845	780	24	33	34	52.10	145.00
DN700	715.0	905	840	24	33	34	59.50	167.20
DN750	766.0	970	900	24	33	36	73.20	204.20
DN800	817.0	1020	950	28	33	36	76.40	225.20
DN900	919.0	1120	1050	28	33	38	89.40	288.40
DN1000	1021.0	1235	1160	28	39	40	109.20	367.70

Bảng tra kích thước mặt bích inox JIS 16K- Áp suất làm việc 16 bar

DN	d (mm)	D (mm)	C (mm)	Số lỗ (No.)	h (mm)	t (mm)	Trọng lượng (kg) – Mặt bích rỗng	Trọng lượng (kg) – Mặt bích mù
DN10	17.8	90	65	4	15	12	0.51	0.53
DN15	22.2	95	70	4	15	12	0.56	0.60
DN20	27.7	100	75	4	15	14	0.72	0.79
DN25	34.5	125	90	4	19	14	1.13	1.23
DN32	43.2	135	100	4	19	16	1.46	1.66
DN40	49.1	140	105	4	19	16	1.56	1.81
DN50	61.1	155	120	8	19	16	1.70	2.10
DN65	77.1	175	140	8	19	18	2.40	3.10
DN80	90.0	200	160	8	23	20	3.50	4.50
DN100	115.4	225	185	8	23	22	4.50	6.30
DN125	141.2	270	225	8	25	22	6.50	9.20
DN150	166.6	305	260	12	25	24	8.70	12.80
DN200	218.0	350	305	12	25	26	10.90	18.60
DN250	269.5	430	380	12	27	28	18.00	30.60
DN300	321.0	480	430	16	27	30	21.50	40.70
DN350	358.1	540	480	16	33	34	30.80	57.80
DN400	409.0	605	540	16	33	38	42.80	82.20
DN450	460.0	675	605	20	33	40	55.10	107.60
DN500	511.0	730	660	20	33	42	65.10	133.10
DN550	562.0	795	720	20	39	44	77.90	164.10
DN600	613.0	845	770	24	39	46	86.00	193.20
DN650	664.0	895	820	24	39	48	96.30	227.50
DN700	715.0	960	875	24	42	50	114.10	272.60
DN750	766.0	1020	935	24	42	52	132.70	321.90
DN800	817.0	1080	990	24	48	54	152.10	375.60
DN900	919.0	1185	1090	28	48	58	178.10	481.80
DN1000	1021.0	1320	1210	28	56	62	235.30	636.00

Bảng tra kích thước mặt bích inox JIS 20K – Áp suất làm việc 20 bar

DN	d (mm)	D (mm)	C (mm)	Số lỗ (No.)	h (mm)	t (mm)	Trọng lượng (kg) – Mặt bích rỗng	Trọng lượng (kg) – Mặt bích mù
DN10	17.8	90	65	4	15	14	0.60	0.60
DN15	22.2	95	70	4	15	14	0.70	0.70
DN20	27.7	100	75	4	15	16	0.80	0.90
DN25	34.5	125	90	4	19	16	1.30	1.50
DN32	43.2	135	100	4	19	18	1.60	1.80
DN40	49.1	140	105	4	19	18	1.70	2.00
DN50	61.1	155	120	8	19	18	1.90	2.40
DN65	77.1	175	140	8	19	20	2.60	3.40
DN80	90.0	200	160	8	23	22	3.80	4.90
DN100	115.4	225	185	8	23	24	4.90	6.90
DN125	141.2	270	225	8	25	26	7.80	11.00
DN150	166.6	305	260	12	25	28	10.10	14.90
DN200	218.0	350	305	12	25	30	12.60	21.40
DN250	269.5	430	380	12	27	34	21.90	37.20
DN300	321.0	480	430	16	27	36	25.80	48.80
DN350	358.1	540	480	16	33	40	36.20	68.00
DN400	409.0	605	540	16	33	46	51.70	99.40
DN450	460.0	675	605	20	33	48	66.10	219.10
DN500	511.0	730	660	20	33	50	77.40	158.40
DN550	562.0	795	720	20	39	52	92.20	194.00
DN600	613.0	845	770	24	39	54	101.10	226.90

Ghi chú

• JIS 5K: Áp dụng cho hệ thống áp lực thấp, thường dùng trong cấp thoát nước sinh hoạt, thông gió.
• JIS 10K: Phổ biến nhất – sử dụng rộng rãi trong hệ thống nước, PCCC, HVAC và các ngành công nghiệp nhẹ.
• JIS 16K: Phù hợp với môi trường làm việc có áp lực trung bình, đảm bảo độ kín và độ bền cao.
• JIS 20K: Dùng cho ngành công nghiệp nặng, yêu cầu chịu áp lực cao và điều kiện vận hành khắc nghiệt.

Lưu ý: Các thông số trong bảng mang tính chất tham khảo, có thể thay đổi tùy theo nhà sản xuất và tiêu chuẩn áp dụng.

4.3 Bảng Tra Tiêu Chuẩn Mặt Bích DIN

Bảng Tra Kích Thước Mặt Bích Inox DIN PN6 – Áp suất làm việc 6 bar

DN	d (mm)	D (mm)	h (mm)	C (mm)	Số lỗ (No.)	i (mm)	Trọng lượng (kg)
10	14.5	90	14	60	4	14	0.61
15	21.0	95	14	65	4	14	0.67
20	26.0	105	16	75	4	14	0.94
25	31.0	115	16	85	4	14	1.13
32	39.0	140	16	100	4	18	1.66
40	45.5	150	16	110	4	18	1.89
50	58.1	165	18	125	4	18	2.50
65	77.1	185	18	145	4	18	2.99
80	90.3	200	20	160	8	18	3.61
100	109.6	220	20	180	8	18	4.17
125	134.8	250	22	210	8	18	5.66
150	161.1	285	22	240	8	22	6.97
200	221.8	340	24	295	8	22	9.28
250	270.2	395	26	350	12	22	12.36
300	327.6	445	26	400	12	22	13.61
350	372.2	505	28	460	16	22	20.35
400	423.7	565	32	515	18	26	27.52
450	462.3	615	38	565	20	26	35.11
500	613.6	670	38	620	20	26	40.20
600	615.5	780	40	725	20	26	51.87

Bảng Tra Kích Thước Mặt Bích Inox DIN PN10 – Áp suất làm việc 10 bar

DN	d (mm)	D (mm)	h (mm)	C (mm)	Số lỗ (No.)	i (mm)	Trọng lượng (kg)
10	14.5	90	14	60	4	14	0.61
15	21.0	95	14	65	4	14	0.67
20	26.0	105	16	75	4	14	0.94
25	31.0	115	16	85	4	14	1.13
32	39.0	140	16	100	4	18	1.66
40	45.5	150	16	110	4	18	1.89
50	58.1	165	18	125	4	18	2.50
65	77.1	185	18	145	4	18	2.99
80	90.3	200	20	160	8	18	3.61
100	109.6	220	20	180	8	18	4.17
125	134.8	250	22	210	8	18	5.66
150	161.1	285	22	240	8	22	6.97
200	221.8	340	24	295	8	22	9.28
250	270.2	395	26	350	12	22	12.36
300	327.6	445	26	400	12	22	13.61
350	372.2	505	28	460	16	22	20.35
400	423.7	565	32	515	18	26	27.52
450	462.3	615	38	565	20	26	35.11
500	613.6	670	38	620	20	26	40.20
600	615.5	780	40	725	20	26	51.87

Bảng Tra Kích Thước Mặt Bích Inox DIN PN16 – Áp suất làm việc 16 bar

DN	d₂ (mm)	D (mm)	t (mm)	f (mm)	C (mm)	Số lỗ (No.)	i (mm)	Trọng lượng (kg)
10	40	90	–	2	60	4	14	0.63
15	45	95	14	2	65	4	14	0.72
20	58	105	16	2	75	4	14	1.01
25	68	115	16	2	85	4	14	1.23
32	78	140	16	2	100	4	18	1.80
40	88	150	16	3	110	4	18	2.09
50	102	165	18	3	125	4	18	2.88
65	122	185	18	3	145	4	18	3.66
80	138	200	20	3	160	8	18	4.77
100	158	220	20	3	180	8	18	5.65
125	188	250	22	3	210	8	18	8.42
150	212	285	22	3	240	8	23	10.40
200	268	340	24	3	295	12	23	16.10
250	320	405	26	3	355	12	27	24.90
300	378	460	28	4	410	12	27	35.10
350	438	520	30	4	470	16	27	47.80
400	490	580	32	4	525	16	30	63.50
500	610	715	36	4	650	20	33	102.00
600	725	840	40	5	770	20	36	–
700	795	910	–	5	840	24	36	–
800	900	1025	–	5	950	24	39	–
900	1000	1125	–	5	1050	28	39	–
1000	1115	1255	–	5	1170	28	42

Bảng Tra Kích Thước Mặt Bích Inox DIN PN25 – Áp suất làm việc 25 bar

DN	ISO	DIN	d₂ (mm)	D (mm)	t (mm)	f (mm)	C (mm)	Số lỗ	Đường kính lỗ (i)	Trọng lượng (kg)
DN10	17.2	14	40	90	–	2	60	4	14	0.72
DN15	21.3	20	45	95	16	2	65	4	14	0.81
DN20	26.9	25	58	105	18	2	75	4	14	1.24
DN25	33.7	30	68	115	18	2	85	4	14	1.38
DN32	42.4	38	78	140	18	2	100	4	18	2.03
DN40	48.3	44.5	88	150	18	3	110	4	18	2.35
DN50	60.3	57	102	165	20	3	125	4	18	3.20
DN65	71.6	–	122	185	22	3	145	4	18	4.29
DN80	88.9	–	138	200	24	3	160	8	18	5.88
DN100	114.3	108	162	235	24	3	190	8	23	7.54
DN125	139.7	133	188	270	26	3	220	8	27	10.80
DN150	168.3	159	218	300	28	3	250	8	27	14.50
DN200	219.1	216	278	360	30	3	310	12	27	22.30
DN250	273	267	335	425	32	3	370	12	30	33.50
DN300	323.9	318	395	485	34	4	430	16	30	46.30
DN350	355.6	368	450	555	38	4	490	16	33	68.00
DN400	406.4	419	505	620	40	4	550	16	36	89.70
DN500	508	521	615	730	44	4	660	20	36	138.00
DN600	609.6	622	720	845	–	5	770	20	39	–
DN700	711.2	720	820	960	–	5	870	24	42	–
DN800	812.8	820	930	1085	–	5	990	24	48	–
DN900	914.4	920	1030	1185	–	5	1090	28	48	–
DN1000	1016	1020	1140	1320	–	5	1210	28	56	–

Bảng Tra Kích Thước Mặt Bích Inox DIN PN40 – Áp suất làm việc 40 bar

DN	ISO	DIN	d₂ (mm)	D (mm)	t (mm)	f (mm)	C (mm)	Số lỗ	Đường kính lỗ (i)	Trọng lượng (kg)
DN10	17.2	14	40	90	–	2	60	4	14	0.72
DN15	21.3	20	45	95	16	2	65	4	14	0.81
DN20	26.9	25	58	105	18	2	75	4	14	1.24
DN25	33.7	30	68	115	18	2	85	4	14	1.38
DN32	42.4	38	78	140	18	2	100	4	18	2.03
DN40	48.3	44.5	88	150	18	3	110	4	18	2.35
DN50	60.3	57	102	165	20	3	125	4	18	3.20
DN65	71.6	–	122	185	22	3	145	4	18	4.29
DN80	88.9	–	138	200	24	3	160	8	18	5.88
DN100	114.3	108	162	235	24	3	190	8	23	7.54
DN125	139.7	133	188	270	26	3	220	8	27	10.80
DN150	168.3	159	218	300	28	3	250	8	27	14.50
DN200	219.1	246	285	375	34	3	320	12	30	27.20
DN250	273	267	345	450	38	3	385	12	33	43.80
DN300	323.9	318	410	515	42	4	450	16	33	63.30
DN350	355.6	368	465	580	46	4	510	16	36	89.50
DN400	406.4	419	535	660	50	4	585	16	39	127.00
DN500	508	521	615	755	52	4	670	20	42	172.00

Ghi chú

• DIN PN6: Dùng cho hệ thống áp lực thấp, nước sinh hoạt hoặc môi trường ít tải
• DIN PN10: Phổ biến nhất – áp dụng trong hệ thống nước, PCCC, HVAC, công nghiệp nhẹ.
• DIN PN16: Thích hợp cho môi trường có áp lực trung bình, đảm bảo độ kín và độ bền cao.
• DIN PN25: Dành cho các hệ thống áp lực cao hơn như hơi nước, dầu, khí nén.
• DIN PN40: Sử dụng trong công nghiệp nặng, chịu áp lực và nhiệt độ cao.

Lưu ý: Thông số trong bảng mang tính chất tham khảo, có thể thay đổi tùy theo nhà sản xuất và tiêu chuẩn kỹ thuật áp dụng.

4.4 Bảng Tra Tiêu Chuẩn Mặt Bích ANSI

Bảng tra thông số của mặt bích inox tiêu chuẩn ANSI Class 150

DN	A	B	C	D	E	F	G	H	P	T	Số lỗ (No.)
DN15	89	11.1	1.6	35	16	30	22.4	9.5	60.3	15.9	4
DN20	98	12.7	1.6	43	16	38	27.7	11.0	69.8	15.9	4
DN25	108	14.3	1.6	51	17	49	34.5	12.5	79.4	15.9	4
DN32	117	15.9	1.6	64	21	59	43.2	14.5	88.9	15.9	4
DN40	127	17.5	1.6	73	22	65	49.5	16.0	98.4	15.9	4
DN50	152	19.0	1.6	92	25	78	62.0	17.5	120.6	19.0	4
DN65	178	22.2	1.6	105	29	90	74.7	19.0	139.7	19.0	4
DN80	190	23.8	1.6	127	30	108	90.7	20.5	152.4	19.0	4
DN100	229	23.8	1.6	157	33	135	116.1	–	190.5	19.0	8
DN125	254	23.8	1.6	186	37	164	143.8	–	215.9	22.2	8
DN150	279	25.4	1.6	216	40	192	170.7	–	241.3	22.2	8
DN200	343	28.6	1.6	270	44	246	221.5	–	293.4	22.2	8
DN250	406	30.2	1.6	324	49	305	276.4	–	362.0	25.4	12
DN300	483	31.8	1.6	381	56	365	327.2	–	431.8	25.4	12
DN350	533	34.9	1.6	413	57	400	359.2	–	476.2	28.6	12
DN400	597	36.5	1.6	470	64	457	410.5	–	539.8	28.6	16
DN450	635	39.7	1.6	533	68	505	461.8	–	577.8	31.8	16
DN500	698	42.9	1.6	584	73	559	513.1	–	635.0	31.8	20
DN600	813	47.6	1.6	692	83	664	616.0	–	749.3	31.8	20

Bảng tra thông số của mặt bích inox tiêu chuẩn ANSI Class 300

DN	A	B	C	D	E	F	G	H	P	T	No.
DN15	95	14.3	1.6	35	22	38	22.4	9.5	66.7	15.9	4
DN20	117	15.9	1.6	43	25	48	27.7	11.0	82.6	19.0	4
DN25	124	17.5	1.6	51	27	54	34.5	12.5	88.9	19.0	4
DN32	133	19.0	1.6	64	27	64	43.2	14.5	98.4	19.0	4
DN40	156	20.6	1.6	73	30	70	49.5	16.0	114.3	22.2	4
DN50	165	22.2	1.6	92	33	84	62.0	17.5	127.0	19.0	4
DN65	190	25.4	1.6	105	38	100	74.7	19.0	149.2	22.2	8
DN80	210	28.6	1.6	127	43	117	90.7	20.5	168.3	22.2	8
DN90	229	30.2	1.6	140	44	133	103.4	–	184.2	22.2	8
DN100	254	31.8	1.6	157	48	146	116.1	–	200.0	22.2	8
DN125	279	34.9	1.6	186	51	178	143.8	–	235.0	22.2	8
DN150	318	36.5	1.6	216	52	206	170.7	–	269.9	22.2	12
DN200	381	41.3	1.6	270	62	260	221.5	–	330.2	25.4	12
DN250	444	47.6	1.6	324	67	321	276.4	–	387.4	28.6	16
DN300	521	50.8	1.6	381	73	375	327.2	–	450.8	31

Ghi chú

• ANSI Class 150: Tiêu chuẩn phổ biến nhất tại thị trường Việt Nam và quốc tế sử dụng rộng rãi trong đường ống nước, dầu, khí, hệ thống PCCC, HVAC.
• ANSI Class 300: Dòng mặt bích chịu áp lực trung bình – cao, thường được sử dụng trong dầu khí, hóa chất, hơi nước, HVAC công nghiệp nặng.

Lưu ý: Các thông số trên mang tính chất tham khảo, có thể thay đổi theo nhà sản xuất và tiêu chuẩn thiết kế.

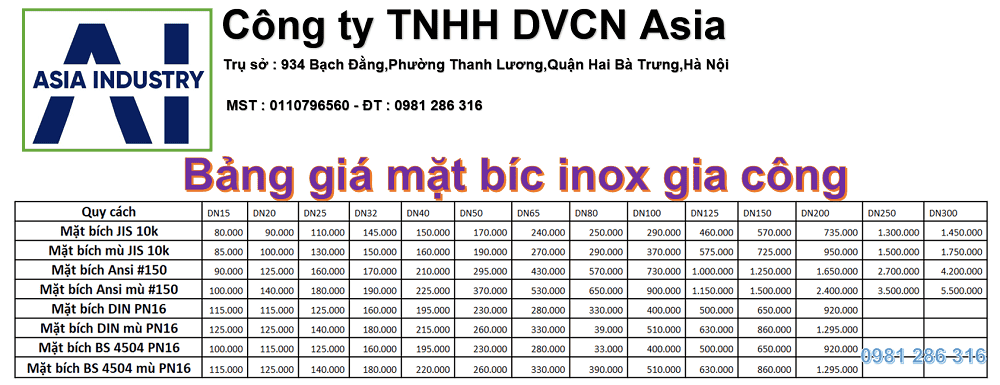

5. Bảng Giá Mặt Bích Inox 304

5.1 Bảng Giá Mặt Bích Rỗng Inox 304

Xuất xứ: Mã Lai, Đài Loan
Vật liệu: Inox SUS 304
Đơn vị: Đồng/cái

Đường kính	JIS 5KA	JIS 10KA	JIS 10KB	JIS 20K	ANSI 150	PN 10	PN 16	PN 20
Phi 21 – DN15	60.000	103.000	85.000	130.000	100.000	100.000	115.000	125.000
Phi 27 – DN20	75.000	125.000	98.000	150.000	130.000	125.000	155.000	175.000
Phi 34 – DN25	90.000	187.000	145.000	220.000	150.000	165.000	185.000	210.000
Phi 42 – DN32	140.000	235.000	195.000	270.000	240.000	200.000	260.000	340.000
Phi 49 – DN40	145.000	245.000	210.000	290.000	350.000	240.000	300.000	390.000
Phi 60 – DN50	170.000	290.000	245.000	325.000	540.000	270.000	395.000	495.000
Phi 76 – DN65	200.000	400.000	325.000	440.000	600.000	385.000	480.000	640.000
Phi 90 – DN80	300.000	415.000	350.000	595.000	650.000	430.000	580.000	780.000
Phi 114 – DN100	350.000	495.000	390.000	775.000	880.000	525.000	640.000	1.100.000
Phi 141 – DN125	470.000	730.000	635.000	1.300.000	1.200.000	685.000	865.000	1.460.000
Phi 168 – DN150	630.000	970.000	815.000	1.600.000	1.300.000	940.000	1.080.000	1.860.000
Phi 219 – DN200	1.000.000	1.195.000	1.060.000	2.100.000	2.300.000	1.225.000	1.470.000	2.665.000
Phi 273 – DN250	1.500.000	1.940.000	1.520.000	3.560.000	3.300.000	1.840.000	2.130.000	3.760.000
Phi 325 – DN300	1.700.000	2.100.000	1.790.000	4.400.000	5.300.000	2.345.000	2.800.000	5.350.000
Phi 355 – DN350	2.300.000	2.650.000	2.330.000	6.100.000	7.000.000	3.675.000	3.860.000	Liên hệ
Phi 400 – DN400	3.000.000	3.880.000	3.365.000	8.800.000	8.500.000	5.145.000	5.140.000	Liên hệ
Phi 450 – DN450	4.000.000	4.850.000	4.400.000	11.500.000	9.400.000	6.125.000	7.125.000	Liên hệ
Phi 500 – DN500	4.700.000	6.160.000	5.600.000	13.200.000	10.500.000	7.700.000	10.700.000	Liên hệ
Phi 600 – DN600	5.400.000	8.600.000	7.300.000	15.000.000	12.000.000	13.500.000	17.400.000	Liên hệ

5.2 Bảng Giá Mặt Bích Mù Inox 304

Xuất xứ: Mã Lai, Đài Loan
Vật liệu: Inox SUS 304
Đơn vị: Đồng/cái

Đường kính (mm)	Tiêu chuẩn JIS 10KA	Tiêu chuẩn JIS 10KB	Tiêu chuẩn JIS 20K	Tiêu chuẩn ANSI 150	Tiêu chuẩn PN 16	Tiêu chuẩn PN 25
Phi 21 – DN15	115.000	91.000	135.000	120.000	125.000	135.000
Phi 27 – DN20	130.000	120.000	160.000	185.000	165.000	190.000
Phi 34 – DN25	200.000	165.000	240.000	185.000	200.000	230.000
Phi 42 – DN32	250.000	212.000	290.000	260.000	280.000	380.000
Phi 49 – DN40	280.000	230.000	325.000	310.000	323.000	440.000
Phi 60 – DN50	340.000	290.000	375.000	390.000	440.000	570.000
Phi 76 – DN65	400.000	440.000	545.000	550.000	550.000	775.000
Phi 90 – DN80	470.000	465.000	775.000	740.000	715.000	1.000.000
Phi 114 – DN100	530.000	595.000	1.100.000	1.300.000	870.000	1.500.000
Phi 141 – DN125	690.000	960.000	1.750.000	1.552.000	1.300.000	2.100.000
Phi 168 – DN150	1.100.000	1.360.000	2.330.000	1.940.000	1.600.000	2.830.000
Phi 219 – DN200	1.530.000	1.915.000	3.365.000	3.430.000	2.500.000	4.500.000
Phi 273 – DN250	2.200.000	3.170.000	5.830.000	5.300.000	3.800.000	6.830.000
Phi 325 – DN300	3.500.000	3.900.000	7.500.000	8.760.000	5.350.000	10.300.000
Phi 355 – DN350	4.300.000	5.200.000	10.500.000	11.200.000	8.100.000	Liên hệ
Phi 400 – DN400	5.800.000	7.630.000	15.530.000	14.800.000	11.600.000	Liên hệ
Phi 450 – DN450	11.000.000	10.100.000	20.700.000	19.300.000	15.700.000	Liên hệ
Phi 500 – DN500	14.000.000	12.160.000	15.900.000	20.300.000	23.100.000	Liên hệ
Phi 600 – DN600	Liên hệ	Liên hệ	Liên hệ	Liên hệ	Liên hệ	Liên hệ

6. Bảng Giá Mặt Bích Inox 316

6.1 Bảng Giá Mặt Bích Rỗng Inox 316

• Xuất xứ: Taiwan, Malaysia
• Vật liệu: Inox sus 316
• Đơn vị: Đồng/cái

Đường kính (mm)	Tiêu chuẩn PN 16	Tiêu chuẩn JIS	Tiêu chuẩn ANSI
Phi 21 – DN15	140.000	145.000	150.000
Phi 27 – DN20	170.000	175.000	190.000
Phi 34 – DN25	250.000	265.000	230.000
Phi 42 – DN32	300.000	330.000	2.650.000
Phi 49 – DN40	330.000	345.000	360.000
Phi 60 – DN50	390.000	410.000	530.000
Phi 76 – DN65	550.000	570.000	815.000
Phi 90 – DN80	600.000	580.000	990.000
Phi 114 – DN100	650.000	690.000	1.330.000
Phi 141 – DN125	1.000.000	1.030.000	1.700.000
Phi 168 – DN150	1.300.000	1.365.000	1.985.000
Phi 219 – DN200	1.600.000	1.685.000	3.400.000
Phi 273 – DN250	2.600.000	2.730.000	4.915.000
Phi 325 – DN300	2.800.000	2.960.000	7.950.000
Phi 355 – DN350	3.500.000	3.730.000	10.200.000
Phi 400 – DN400	5.100.000	5.460.000	12.300.000
Phi 450 – DN450	6.400.000	6.830.000	13.500.000
Phi 500 – DN500	7.500.000	7.900.000	Liên hệ
Phi 600 – DN600	8.500.000	Liên hệ	Liên hệ

6.2 Bảng Giá Mặt Bích Mù Inox 316

• Xuất xứ: Taiwan, Malaysia
• Vật liệu: Inox sus 316
• Đơn vị: Đồng/cái

Đường kính (mm)	Tiêu chuẩn PN 16	Tiêu chuẩn JIS 10K	Tiêu chuẩn ANSI Class 150
Phi 21 – DN15	145.000	170.000	150.000
Phi 27 – DN20	190.000	200.000	265.000
Phi 34 – DN25	230.000	290.000	265.000
Phi 42 – DN32	330.000	380.000	380.000
Phi 49 – DN40	380.000	415.000	455.000
Phi 60 – DN50	515.000	515.000	570.000
Phi 76 – DN65	635.000	700.000	800.000
Phi 90 – DN80	835.000	795.000	1.100.000
Phi 114 – DN100	1.100.000	1.040.000	1.890.000
Phi 141 – DN125	1.500.000	1.630.000	2.300.000
Phi 168 – DN150	1.900.000	2.300.000	2.835.000
Phi 219 – DN200	2.900.000	3.200.000	5.000.000
Phi 273 – DN250	4.500.000	5.300.000	7.750.000
Phi 325 – DN300	6.300.000	6.400.000	12.300.000
Phi 355 – DN350	9.400.000	8.700.000	15.700.000
Phi 400 – DN400	13.500.000	12.200.000	20.800.000
Phi 450 – DN450	18.200.000	16.600.000	Liên hệ
Phi 500 – DN500	26.900.000	20.800.000	Liên hệ
Phi 600 – DN600	30.000.000	Liên hệ	Liên hệ

Lưu ý:

• Giá mặt bích inox chưa bao gồm VAT và phí vận chuyển, chỉ mang tính tham khảo và có thể thay đổi theo thực tế.
• Asia Industry có nhận gia công theo yêu cầu – vui lòng liên hệ 0981 286 316 hoặc gửi bản vẽ qua vattuasia@gmail.com để được báo giá tốt nhất.

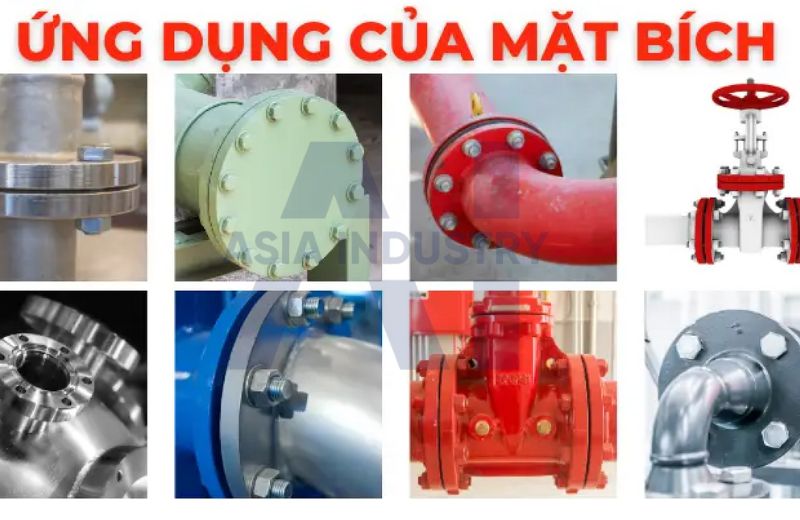

7. Ứng Dụng Của Mặt Bích Inox

Mặt bích inox, làm từ inox 304 và inox 316 cao cấp, có tính ứng dụng rộng trong nhiều ngành nghề:

• Đóng tàu, thuyền: Chống ăn mòn, oxi hóa hiệu quả trong môi trường nước biển.
• Hệ thống đường ống sinh hoạt: Dùng trong các tòa nhà, khu công nghiệp đảm bảo độ bền và an toàn.
• Đường ống dẫn hóa chất, xăng dầu, khí gas: Chịu được áp lực và tác động của hóa chất nhờ tính năng chống ăn mòn của inox.
• Hệ thống thực phẩm, dược phẩm: Độ bền và độ sáng bóng cao, đảm bảo vệ sinh và an toàn trong sản xuất, đạt tiêu chuẩn an toàn thực phẩm.

Mặt bích inox giúp nâng cao tuổi thọ hệ thống và đảm bảo vận hành ổn định trong nhiều môi trường khắc nghiệt.

8. Hướng Dẫn Kết Nối Mặt Bích Inox Đúng Kỹ Thuật

Để hệ thống đường ống vận hành an toàn, hạn chế rò rỉ và kéo dài tuổi thọ, việc lắp đặt và kết nối mặt bích inox đúng kỹ thuật là yếu tố vô cùng quan trọng. Dưới đây là các bước cơ bản:

🔹 Bước 1: Chuẩn Bị Vật Tư

• Kiểm tra mặt bích inox đảm bảo đúng kích thước, tiêu chuẩn (JIS, DIN, ANSI, BS).

• Chuẩn bị gioăng làm kín (cao su, PTFE, kim loại mềm…) phù hợp với môi trường làm việc.

• Bu lông, ê-cu và long đen phải đồng bộ về kích thước, cấp bền.

🔹 Bước 2: Căn Chỉnh Mặt Bích

• Đặt hai mặt bích đối diện, căn chỉnh sao cho các lỗ bu lông trùng khớp.

• Lắp gioăng vào đúng vị trí, không để lệch gây mất kín khít.

🔹 Bước 3: Siết Bu Lông Theo Đúng Thứ Tự

• Siết bu lông đối xứng theo hình sao (chéo góc), từng chút một để phân bổ đều lực ép.

• Không siết chặt ngay một bu lông, tránh cong vênh hoặc nứt mặt bích.

• Kiểm tra lực siết theo mô-men khuyến nghị cho từng loại bích và cấp áp lực.

🔹 Bước 4: Kiểm Tra Sau Khi Lắp Đặt

• Sau khi hoàn tất, tiến hành thử áp lực để đảm bảo độ kín.

• Quan sát gioăng và các mối nối, nếu có rò rỉ cần tháo ra căn chỉnh và siết lại.

Lưu Ý Quan Trọng Khi Lắp Đặt Mặt Bích Inox:

• Dùng mặt bích đúng cùng tiêu chuẩn (JIS – JIS, ANSI – ANSI), không lắp chéo.

• Chọn gioăng phù hợp môi trường: EPDM (nước sạch), PTFE (hóa chất), Graphite (nhiệt độ cao).

• Sử dụng cờ lê lực để siết bu lông đúng mô-men, tránh siết tay tự do.

• Lắp đủ bu lông, siết đều và theo thứ tự chéo, không bỏ sót hay siết lệch.

👉 Thực hiện đúng các bước trên sẽ giúp tăng độ kín khít, an toàn vận hành và kéo dài tuổi thọ hệ thống.

9. Cách Lựa Chọn Mặt Bích Inox Phù Hợp

Để chọn đúng loại mặt bích inox, người dùng cần cân nhắc nhiều yếu tố kỹ thuật thay vì chỉ dựa vào giá thành. Một số tiêu chí quan trọng gồm:

Xác định tiêu chuẩn kết nối: Hãy chọn mặt bích theo đúng tiêu chuẩn của hệ thống đường ống (JIS, DIN, ANSI, BS). Việc lắp sai chuẩn sẽ gây hở, rò rỉ và nguy hiểm khi vận hành.

Chọn chất liệu inox phù hợp:

+ Inox 201: Giá rẻ, dùng cho môi trường khô ráo, ít ăn mòn.

+ Inox 304: Thông dụng nhất, thích hợp cho hệ thống nước sạch, thực phẩm, dược phẩm.

+ Inox 316/316L: Chống ăn mòn hóa chất, muối, axit – phù hợp dầu khí, hóa chất, công trình ven biển.

+ Inox 310/310S: Chịu nhiệt cao, dùng cho lò hơi, lò đốt.

Lựa chọn kiểu kết nối: Cân nhắc giữa bích hàn, ren, hàn cổ, slip-on, bích lỏng… tùy theo yêu cầu áp lực, không gian và tần suất tháo lắp.

Xem xét môi trường và điều kiện vận hành: Áp lực, nhiệt độ, độ ăn mòn sẽ quyết định loại gioăng, bu lông và cấp bích cần dùng.

👉 Một lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Asia Industry – Địa Chỉ Mua Mặt Bích Inox Uy Tín Tại Hà Nội và TP. HCM

Tại Asia Industry, chất lượng và sự tin cậy là ưu tiên hàng đầu. Với kho mặt bích inox đa dạng, đạt chuẩn quốc tế và dịch vụ nhanh chóng tại Việt Nam. Ngoài inox ra, chúng tôi còn cung cấp đa dạng các loại mặt bích thép, mặt bích nhựa,…và gia công mặt bích theo yêu cầu kỹ thuật riêng . Đội ngũ chuyên gia tận tâm luôn đồng hành, tư vấn giúp bạn chọn giải pháp tối ưu cho công trình vững chắc và hiệu quả.

Chúng tôi cam kết:

• Chất lượng đảm bảo: Mặt bích inox đạt tiêu chuẩn quốc tế, bền bỉ và ổn định trong mọi môi trường.
• Kho hàng lớn, giao hàng nhanh: Luôn sẵn sàng đáp ứng kịp thời mọi yêu cầu thi công tại Hà Nội và TP. HCM.
• Minh bạch và uy tín: Cung cấp đầy đủ chứng chỉ CO, CQ và hóa đơn VAT theo yêu cầu khách hàng.
• Giá cả cạnh tranh: Cam kết mang đến sản phẩm chất lượng với mức giá hợp lý, tối ưu chi phí cho dự án.

Thông tin liên hệ Asia Industry:

📍 Địa chỉ: 934 Bạch Đằng, Thanh Lương, Hai Bà Trưng, Hà Nội

📞 Hotline: 0981 286 316

✉️ Email: vattuasia@gmail.com

🌐 Website: https://inoxsteel.vn

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về mặt bích inox – từ cấu tạo, phân loại đến ứng dụng thực tiễn và bảng giá tham khảo 2025.
Nếu cần tư vấn hoặc báo giá chi tiết cho công trình của mình, hãy liên hệ ngay với Asia Industry để được hỗ trợ nhanh chóng và chính xác nhất.
