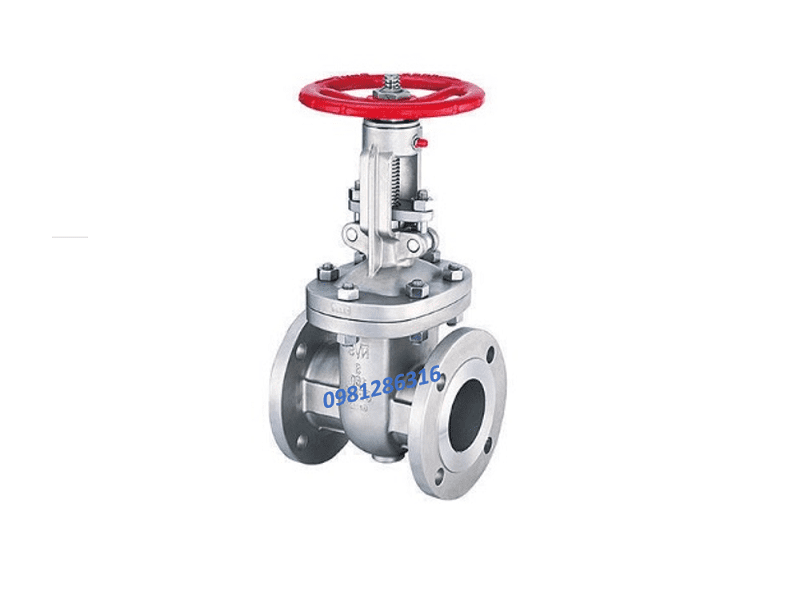

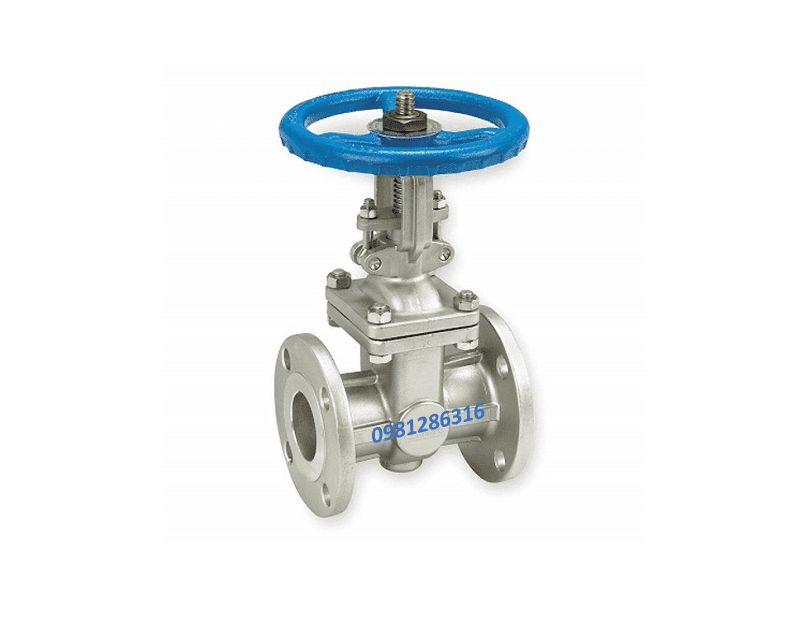

Van cổng inox DN100

Van cổng inox DN100 là phụ kiện cơ khí quan trọng trong hệ thống đường ống được ghép nối bằng phương pháp ghép mặt bích giữa bơm với van hay van với đường ống giúp đóng hoặc mở dòng chảy của lưu chất thông

1 Khái niệm về van cổng inox DN100

Van cổng inox DN100 hay còn gọi là van cửa (van chặn) được sản xuất từ chất liệu inox 304,inox 316.Van cổng inox DN100( Phi 114) được thiết kế với kích thước tiêu chuẩn của lòng ống van vừa với kích đường ống hoặc các phụ kiện khác có cùng kích thước là Phi 114.Đối với van cửa thì khi được lắp đặt vào hệ thống đường ống sẽ có nhiệm vụ đóng hoặc mở giúp dẫn lưu chất lưu thông qua đường ống hoặc chặn đứng lưu chất lại ở trước cửa van.Đặc biệt van cửa còn có thiết kế để khi được mở 100% thì lá van sẽ nằm lên trên hoàn toàn khỏi lòng ống van giúp cho lưu lượng lưu chất chảy qua không bị ảnh hưởng

2 Thông số kĩ thuật

• Kích thước tiêu chuẩn: DN100 (Phi 114)
• Chất liệu sản phẩm: Inox 201,inox 304,inox 316
• Áp lực làm việc: PN10,PN16,PN20,PN25,PN40
• Giới hạn nhiệt độ: Tối đa lên đến 250ºC
• Hình thức kết nối: Ghép mặt bích
• Môi trường làm việc: Nước,xăng dầu,khí gas,axit…
• Tiêu chuẩn quốc tế: ANSI,BS,JIS.DIN…
• Xuất xứ: Việt Nam,Hàn Quốc,Trung Quốc,Đài Loan…

3 Cấu tạo và nguyên lí hoạt động

Van cổng inox DN100 có cấu tạo khá đơn giản gồm 6 bộ phận chính như thân van,nắp van,cánh van,trục van,tay quay và gioang làm kín.Dưới đây là chi tiết từng bộ phận và công dụng của bộ phận đó

• Thân van được sản xuất 100% từ chất liệu inox được đúc liền khối.Có gắn kèm hai mặt bích ở hai đầu van giúp kết nối với đường ống một cách chắc chắn
• Nắp van cũng được sản xuất từ inox dược gắn với thân van nhờ bulong con ốc giúp cố định những bộ phận khác bên trong
• Trục van là bộ phận liên kết giữa tay quay và lá van giúp kéo lá van di chuyển lên xuống khi đóng mở
• Lá van đóng hoặc mở để lưu chất chạn lại ở cửa van hoặc lưu thông qua
• Tay quay được quay trái hoặc phải giúp truyền động cho trục quay và lá van
• Gioang làm kín sẽ bịt kín những đểm liên kết với một bộ phận khác để tránh dò gỉ

Với cấu tạo đơn giản nên nguyên lí hoạt động và vận hành của van cổng inox DN100 cũng khá đơn giản khi chúng ta chỉ việc dùng lực tay quay vô lăng theo chiều thuận hoặc ngược chiều kim đồng hồ từ đó trục quay đã được gắn cố định vào vô lăng và lá van sẽ truyền động kéo lá van di chuyển lên xuống giúp mở hoặc đóng van

4 Ứng dụng rộng rãi cho các lĩnh vực khác nhau

Với chất liệu inox thì van cổng inox DN100 đảm bảo đáp ứng được các tính chất vật lí cho hệ thống đường ống như độ cứng,khả năng chịu áp lực và chịu nhiệt và khả năng chống ăn mòn tốt

• Sử dụng trong đường ống của nhà máy sản xuất cung cấp nước sạch
• Sử dụng trong các giàn khoan thuộc lĩnh vực dầu khí,khai thác mỏ…
• Dùng trong hệ thống đường ống dẫn xăng dầu,khí gas…
• Các đường ống phục vụ phòng cháy chữa cháy và thủy lợi
• Sử dụng trong nhà máy và đường ống dẫn hóa chất
• Sử dụng trong hệ thống ống dẫn của nhà máy xử lí nước thải

5 Asia Industry trao uy tín nhận niềm tin

Asia Industry là nhà cung ứng hàng đầu Việt Nam về các mặt hàng phụ kiện đường ống.Với tiêu chí uy tín và chất lượng sản phẩm đặt lên hàng đầu thì chúng tôi luôn nhập về kho những phụ kiện chất lượng có nguồn gốc xuất xứ rõ ràng với sự đa dạng về mẫu mã và kích thước,chắc chắn mang lại cho quý khách hàng những trải nghiệm tốt nhất về sản phẩm với giá cả phải chăng hướng đến mục tiêu hợp tác lâu dài với công ty chúng tôi.Hiện chúng tôi luôn hỗ trợ giao hàng nhanh trên toàn quốc,giao luôn trong ngày để đến tay khách hàng sớm nhất

Mọi chi tiết xin liên hệ về Hotline 0981286316. Xin cảm ơn !
